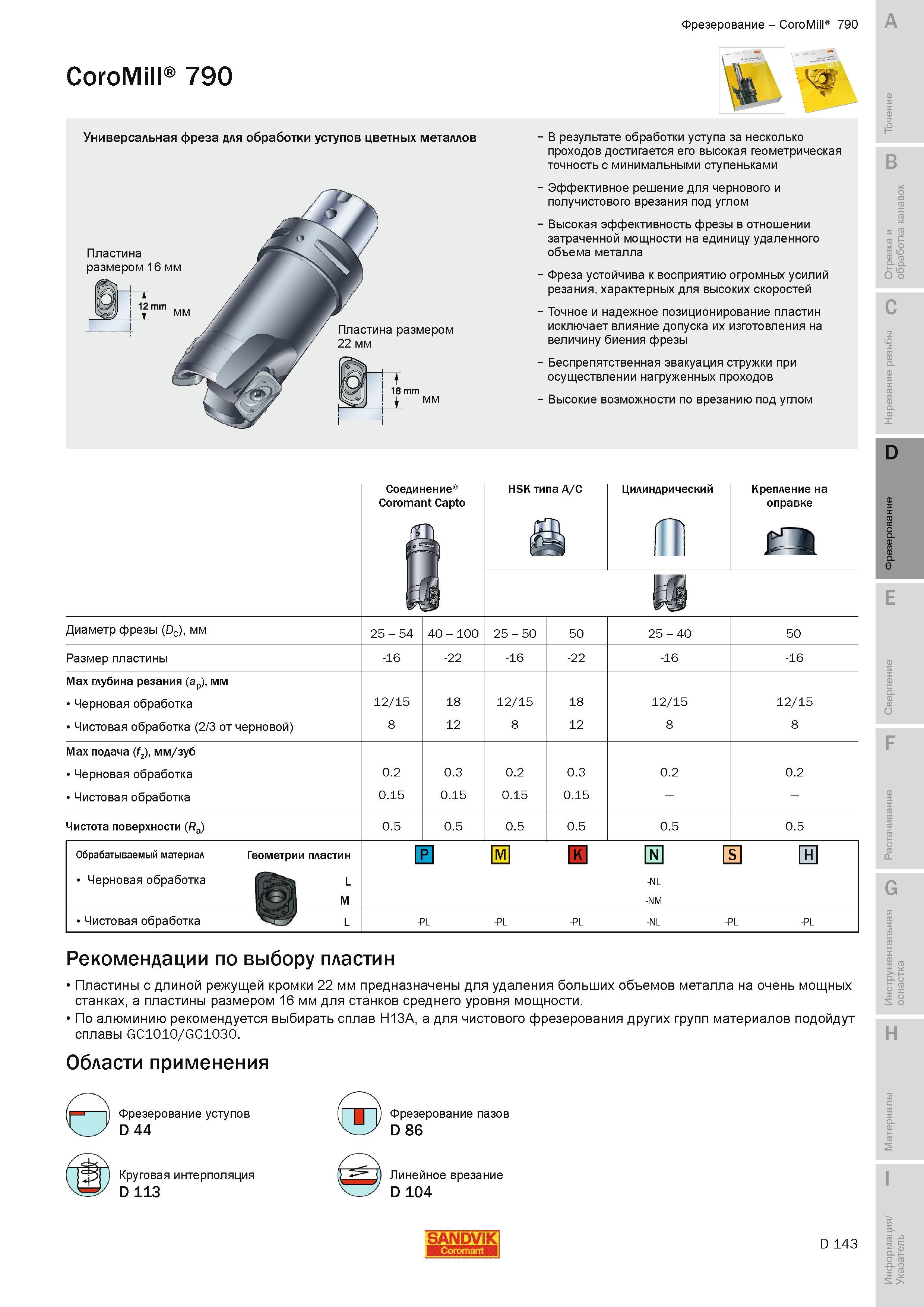

Обзор технологических возможностей ассортимента и режимов резания для универсальной сборной фрезы Сандвик CoroMill 790 для высокопроизводительной фрезерной механической обработки прямоугольных уступов цветных металлов алюминия и алюминиевых сплавов Сменная режущая твердосплавная пластина размером 16 22 мм 18 mm мм В результате обработки уступа за несколько проходов достигается его высокая геометрическая точность с минимальными ступеньками Эффективное решение для чернового и получистового врезания под углом Высокая эффективность фрезы в отношении затраченной мощности на единицу удаленного объема металла Фреза устойчива к восприятию огромных усилий резания характерных для высоких скоростей Точное и надежное позиционирование пластин исключает влияние допуска их изготовления на величину биения фрезы Беспрепятственная эвакуация стружки при осуществлении нагруженных проходов Высокие возможности по врезанию под углом B ТО рр тб Оо C Фрезерование уступов D 44 Круговая интерполяция D 113 I) Фрезерование пазов D 86 Р 3) Линейное врезание D 104 D Соединение Coromant Capto HSK типа A C Цилиндрический Крепление на оправке Диаметр фрезы (Dc) мм 25 - 54 40 - 100 25 - 50 50 25 - 40 50 Размер пластины -16 -22 -16 -22 -16 -16 Max глубина резания (ap) мм Черновая обработка 12 15 18 12 15 18 12 15 12 15 Чистовая обработка (2 3 от черновой) 8 12 8 12 8 8 Max подача (fz) мм/зуб Черновая обработка 0.2 0.3 0.2 0.3 0.2 0.2 Чистовая обработка 0.15 0.15 0.15 0.15 Чистота поверхности (Ra) 0.5 0.5 0.5 0.5 0.5 0.5 E F Обрабатываемый материал Геометрии пластин S Черновая обработка L -NL (C3y -NM Чистовая обработка L -PL -PL -PL -NL -PL -PL G Рекомендации по выбору пластин Пластины с длиной режущей кромки 22 мм предназначены для удаления больших объемов металла на очень мощных станках а пластины размером 16 мм для станков среднего уровня мощности. По алюминию рекомендуется выбирать сплав H13A а для чистового фрезерования других групп материалов подойдут сплавы GC1010 GC1030. Области применения а мк S рс H SANDVIK Фрезерование CoroMill 790 A мм 4 1 12 mm Пластина размером
