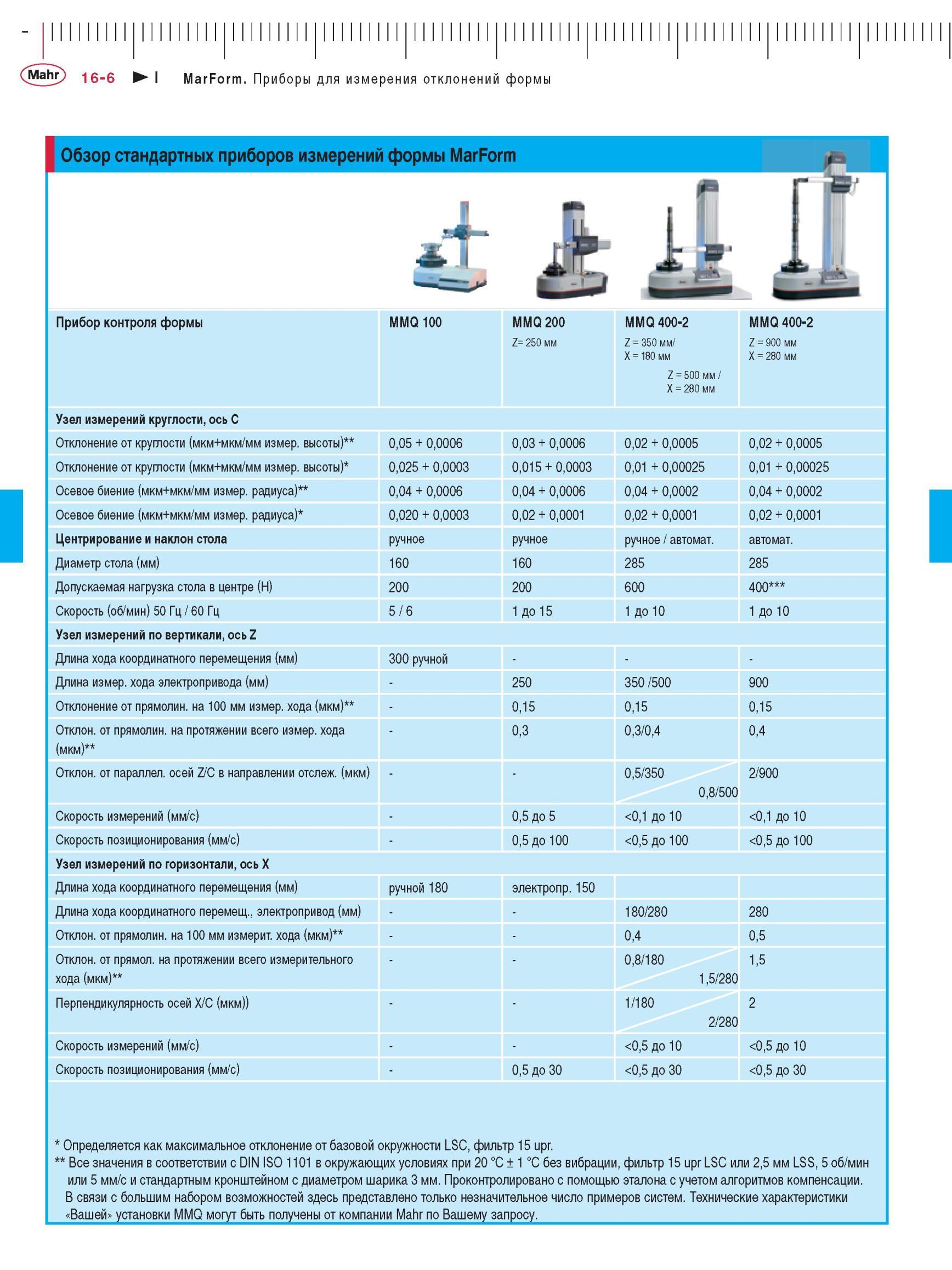

Обзор стандартных приборов измерений формы MarForm Прибор контроля формы Длина хода координатного перемещения (мм) 300 ручной MMQ 100 MMQ

Обзор стандартных приборов измерений формы MarForm Прибор контроля формы Длина хода координатного перемещения (мм) 300 ручной MMQ 100 MMQ 200 MMQ 400-2 MMQ 400-2 Z= 250 мм Z = 350 мм/ X = 180 мм Z = 500 мм / X = 280 мм Z = 900 мм X = 280 мм Узел измерений круглости, ось C Отклонение от круглости (мкм+мкм/мм измер. высоты) 0,05 + 0,0006 0,03 + 0,0006 0,02 + 0,0005 0,02 + 0,0005 Отклонение от круглости (мкм+мкм/мм измер. высоты) 0,025 + 0,0003 0,015 + 0,0003 0,01 + 0,00025 0,01 + 0,00025 Осевое биение (мкм+мкм/мм измерительного радиуса) 0,04 + 0,0006 0,04 + 0,0006 0,04 + 0,0002 0,04 + 0,0002 Осевое биение (мкм+мкм/мм измер. радиуса) 0,020 + 0,0003 0,02 + 0,0001 0,02 + 0,0001 0,02 + 0,0001 MarForm Приборы для измерения отклонений формы Центрирование и наклон стола ручное ручное ручное / автомат. автомат. Диаметр стола (мм) 160 160 285 285 Допускаемая нагрузка стола в центре (Н) 200 200 600 400 Скорость (об/мин) 50 Гц / 60 Гц 5 / 6 1 до 15 1 до 10 1 до 10 Узел измерений по вертикали, ось Z - 1 Длина измерительного хода электропривода (мм) - 250 350 /500 900 Отклонение от прямолинейности на 100 мм измер. хода (мкм) - 0,15 0,15 0,15 Отклон. от прямолин. на протяжении всего измер. хода (мкм) - 0,3 0,3/0,4 0,4 Отклонение от параллельности осей Z/C в направлении отслеживания (мкм) 0,5/350 0,8/500 2/900 Скорость измерений (мм/с) - 0,5 до 5 0,1 до 10 0,1 до 10 Скорость позиционирования (мм/с) - 0,5 до 100 0,5 до 100 0,5 до 100 Узел измерений по горизонтали, ось X Длина хода координатного перемещения (мм) ручной 180 электропр. 150 Длина хода координатного перемещения, электропривод (мм) 180/280 280 Отклон. от прямолин. на 100 мм измерит. хода (мкм) 0,4 0,5 Отклон. от прямол. на протяжении всего измерительного хода (мкм) 0,8/180 1,5/280 1,5 Перпендикулярность осей X/C (мкм)) 1/180 2/280 2 Скорость измерений (мм/с) 0,5 до 10 0,5 до 10 Скорость позиционирования (мм/с) - 0,5 до 30 0,5 до 30 0,5 до 30 Определяется как максимальное отклонение от базовой окружности LSC, фильтр 15 upr. Все значения в соответствии с DIN ISO 1101 в окружающих условиях при 20 °C ± 1 °C без вибрации, фильтр 15 upr LSC или 2,5 мм LSS, 5 об/мин или 5 мм/с и стандартным кронштейном с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики Вашей установки MMQ могут быть получены от компании Mahr по Вашему запросу.
