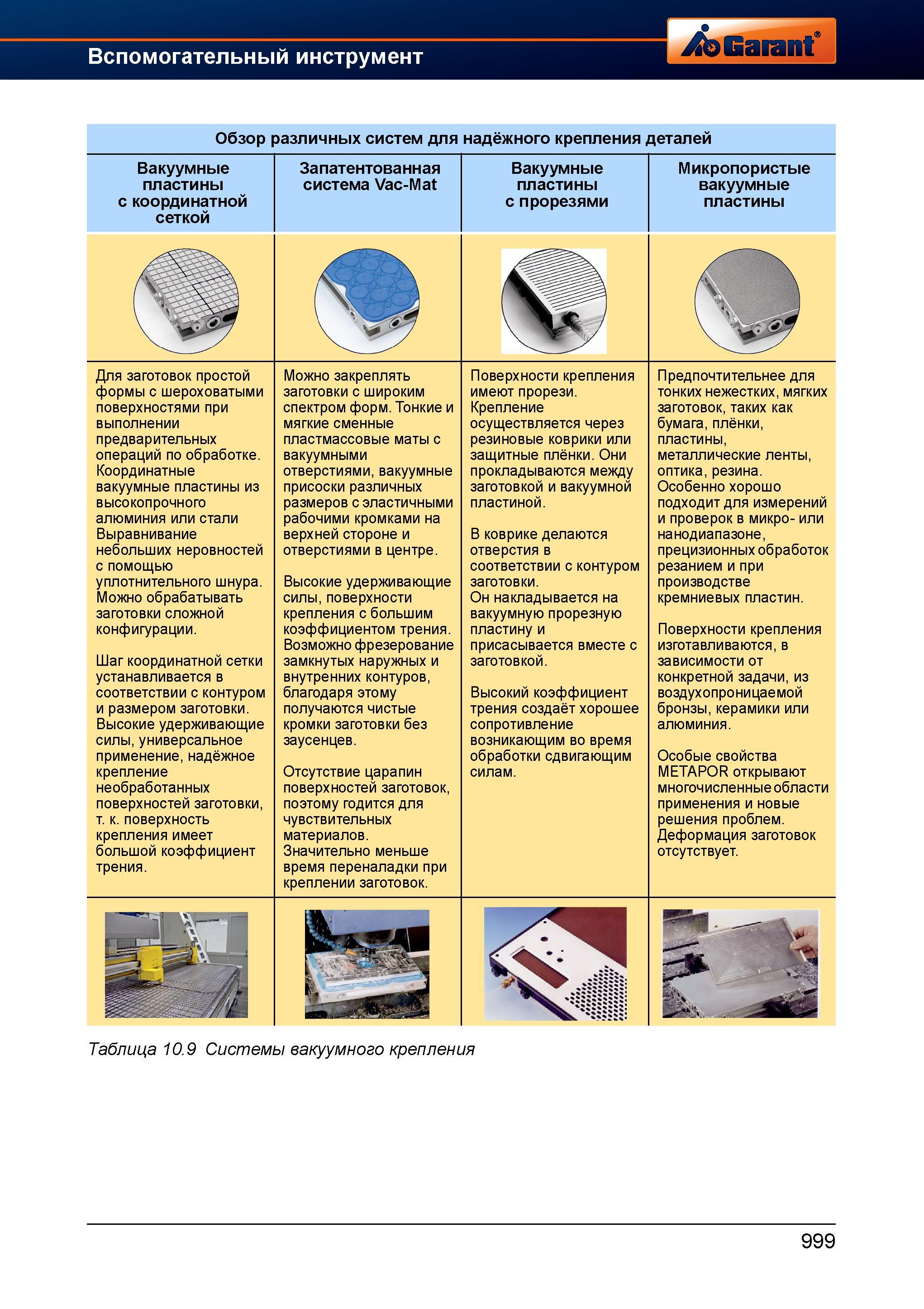

Обзор различных вакуумных станочных приспособлений для надёжного крепления обрабатываемых заготовок на промышленном оборудовании Вакуумные пластины с координатной сеткой Запатентованная система Vac-Mat Вакуумные пластины с прорезями Микропористые вакуумные пластины 0 ( ) Для заготовок простой формы с шероховатыми поверхностями при выполнении предварительных операций по обработке. Координатные вакуумные пластины из высокопрочного алюминия или стали Выравнивание небольших неровностей с помощью уплотнительного шнура. Можно обрабатывать заготовки сложной конфигурации. Шаг координатной сетки устанавливается в соответствии с контуром и размером заготовки. Высокие удерживающие силы, универсальное применение, надёжное крепление необработанных поверхностей заготовки, т. к. поверхность крепления имеет большой коэффициент трения. Можно закреплять заготовки с широким спектром форм. Тонкие и мягкие сменные пластмассовые маты с вакуумными отверстиями, вакуумные присоски различных размеров с эластичными рабочими кромками на верхней стороне и отверстиями в центре. Высокие удерживающие силы, поверхности крепления с большим коэффициентом трения. Возможно фрезерование замкнутых наружных и внутренних контуров, благодаря этому получаются чистые кромки заготовки без заусенцев. Отсутствие царапин поверхностей заготовок, поэтому годится для чувствительных материалов. Значительно меньше время переналадки при креплении заготовок. Поверхности крепления имеют прорези. Крепление осуществляется через резиновые коврики или защитные плёнки. Они прокладываются между заготовкой и вакуумной пластиной. В коврике делаются отверстия в соответствии с контуром заготовки. Он накладывается на вакуумную прорезную пластину и присасывается вместе с заготовкой. Высокий коэффициент трения создаёт хорошее сопротивление возникающим во время обработки сдвигающим силам. Предпочтительнее для тонких нежестких, мягких заготовок, таких как бумага, плёнки, пластины, металлические ленты, оптика, резина. Особенно хорошо подходит для измерений и проверок в микро- или нанодиапазоне, прецизионных обработок резанием и при производстве кремниевых пластин. Поверхности крепления изготавливаются, в зависимости от конкретной задачи, из воздухопроницаемой бронзы, керамики или алюминия. Особые свойства METAPOR открывают многочисленные области применения и новые решения проблем. Деформация заготовок отсутствует. jjj Таблица 10.9 Системы вакуумного крепления 999
