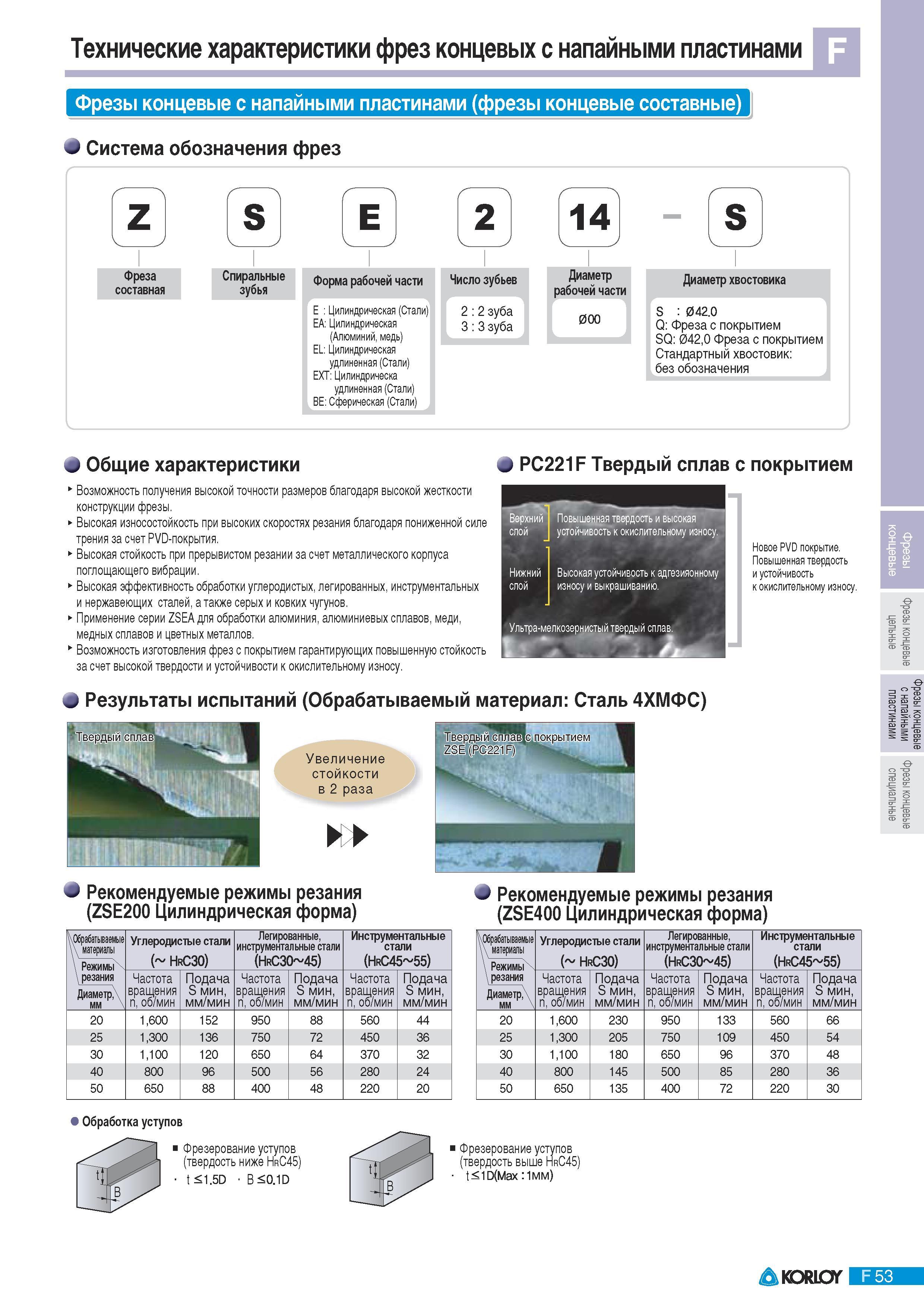

Общие характеристики концевых фрез Korloy с напайными твердосплавными пластинами Возможность получения высокой точности размеров благодаря высокой жесткости конструкции данного фрезерного металлорежущего инструмента Высокая износостойкость при высоких скоростях резания благодаря пониженной силе трения за счет PVD-покрытия. Высокая стойкость при прерывистом резании за счет металлического корпуса поглощающего вибрации. Высокая эффективность обработки углеродистых легированных инструментальных и нержавеющих сталей а также серых и ковких чугунов. Применение серии ZSEA для обработки алюминия алюминиевых сплавов меди медных сплавов и цветных металлов. Возможность изготовления фрез с покрытием гарантирующих повышенную стойкость за счет высокой твердости и устойчивости к окислительному износу. 4 Результаты испытаний (Обрабатываемый материал Сталь 4ХМФС) Верхний Повышенная твердость и высокая слой устойчивость к окислительному износу. Нижний Высокая устойчивость к адгезияонному слой износу и выкрашиванию. Ультра-мелкозернистый твердый сплав. Новое PVD покрытие. Повышенная твердость и устойчивость к окислительному износу. Увеличение стойкости в 2 раза Рекомендуемые режимы резания (ZSE200 Цилиндрическая форма) 1 03 Рекомендуемые режимы резания (ZSE400 Цилиндрическая форма) Обрабатываемые материалы Режимы резания ДиаметрХ мм Углеродистые стали ( HrC30) Легированные инструментальные стали (HrC30 45) Инструментальные стали (HrC45 55) 1й fi гГ" iS- i рам Рр и Обр Углеродистые стали ( HrC30) Легированные инструментальные стали (HrC30 45) Инструментальные стали (HrC45 55) Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин 20 1600 152 950 88 560 44 20 1600 230 950 133 560 66 25 1300 136 750 72 450 36 25 1300 205 750 109 450 54 30 1100 120 650 64 370 32 30 1100 180 650 96 370 48 40 800 96 500 56 280 24 40 800 145 500 85 280 36 50 650 88 400 48 220 20 50 650 135 400 72 220 30 Обработка уступов Фрезерование уступов (твердость ниже HrC45) t1.5D B 0.1 D Фрезерование усту (твердость выше Hf t1D(Max :1мм) пов rC45) KORLOY F 53 Технические характеристики фрез концевых с напайными пластинами (фрезы концевые составные) Система обозначения фрезерного инструмента Фреза Спиральные составная зубья Форма рабочей части Число зубьев E Цилиндрическая(Стали) EA Цилиндрическая (Алюминий медь) EL Цилиндрическая удлиненная(Стали) EXT Цилиндрическа удлиненная(Стали) BE Сферическая (Стали) 2 2 зуба 3 3 зуба 14 Диаметр рабочей части 000 S Диаметр хвостовика S 042.0 Q Фреза с покрытием SQ 0420 Фреза с покрытием Стандартный хвостовик без обозначения 4 PC221F Твердый сплав с покрытием 4 Общие характеристики
