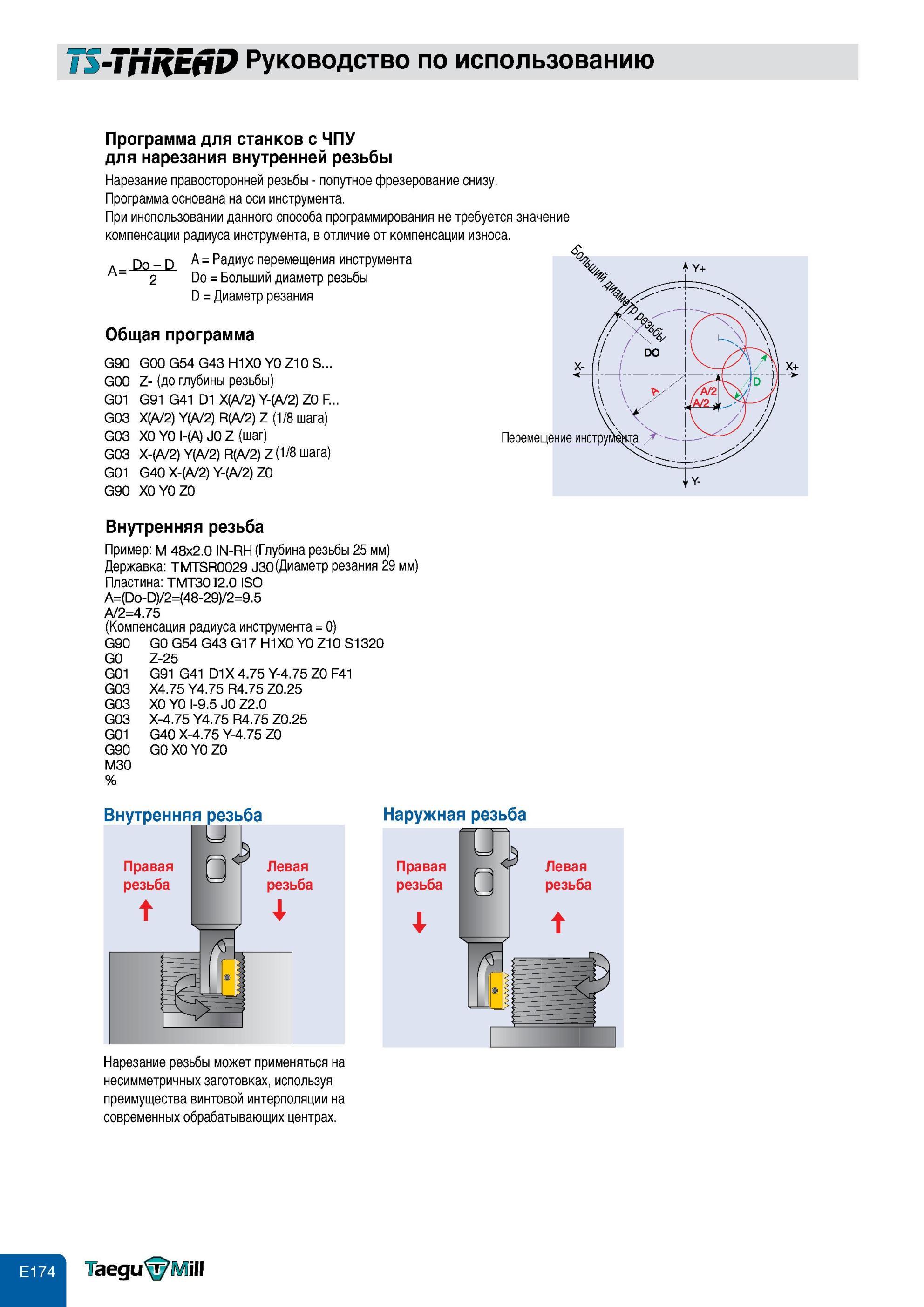

Общая управляющая программа для станков с ЧПУ для фрезерования внутренней резьбы Нарезание правосторонней резьбы Попутное фрезерование снизу Данная ЧПУ программа основана на оси режущего инструмента При инспользовании данного способа ЧПУ-программирования не требуется значение компенсации радиуса инструмента, в отличие от компенсации износа. Do - D A = Радиус перемещения инструмента А= 2 Do = Больший диаметр резьбы D = Диаметр резания Общая программа G90 G00G54G43H1X0Y0Z10S GOO Z- (до глубины резьбы) G01 G91 G41 D1 Х(А/2) Y-(A/2) ZO F G03 Х(А/2) Y(A/2) R(A/2) Z (1/8 шага) G03 ХО YO l-(A) JO Z (шаг) G03 Х-(А/2) Y(A/2) R(A/2) Z (1/8 шага) G01 G40 X-(A/2) Y-(A/2) ZO G90 XO YO ZO Перемещение инстру Внутренняя резьба Пример м 48x2.0 IN-RH (Глубина резьбы 25 мм) Державка TMTSR0029 изо(Диаметр резания 29 мм) Пластина TMT30I2.0 ISO A=(Do-D)/2=(48-29)/2=9.5 А/2=4.75 (Компенсация радиуса инструмента = 0) G90 GO G54 G43 G17 Н1Х0 YO Z10 S1320 GO Z-25 G01 G91 G41 D1X 4.75 Y-4.75 ZO F41 G03 X4.75 Y4.75 R4.75 Z0.25 G03 XO YO I-9.5 JO Z2.0 G03 X-4.75 Y4.75 R4.75 Z0.25 G01 G40 X-4.75 Y-4.75 ZO G90 GO XO YO ZO M30 Внутренняя резьба Правая резьба Левая резьба Наружная резьба D1 Правая резьба Левая резьба Нарезание резьбы может применяться на несимметричных заготовках, используя преимущества винтовой интерполяции на современных обрабатывающих центрах. 1111 7 Резьбофрезерование не требуется значение компенсации радиуса инструмента Диаметр резания Руководство по использованию Программа для станков с ЧПУ для нарезания внутренней резьбы
