Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

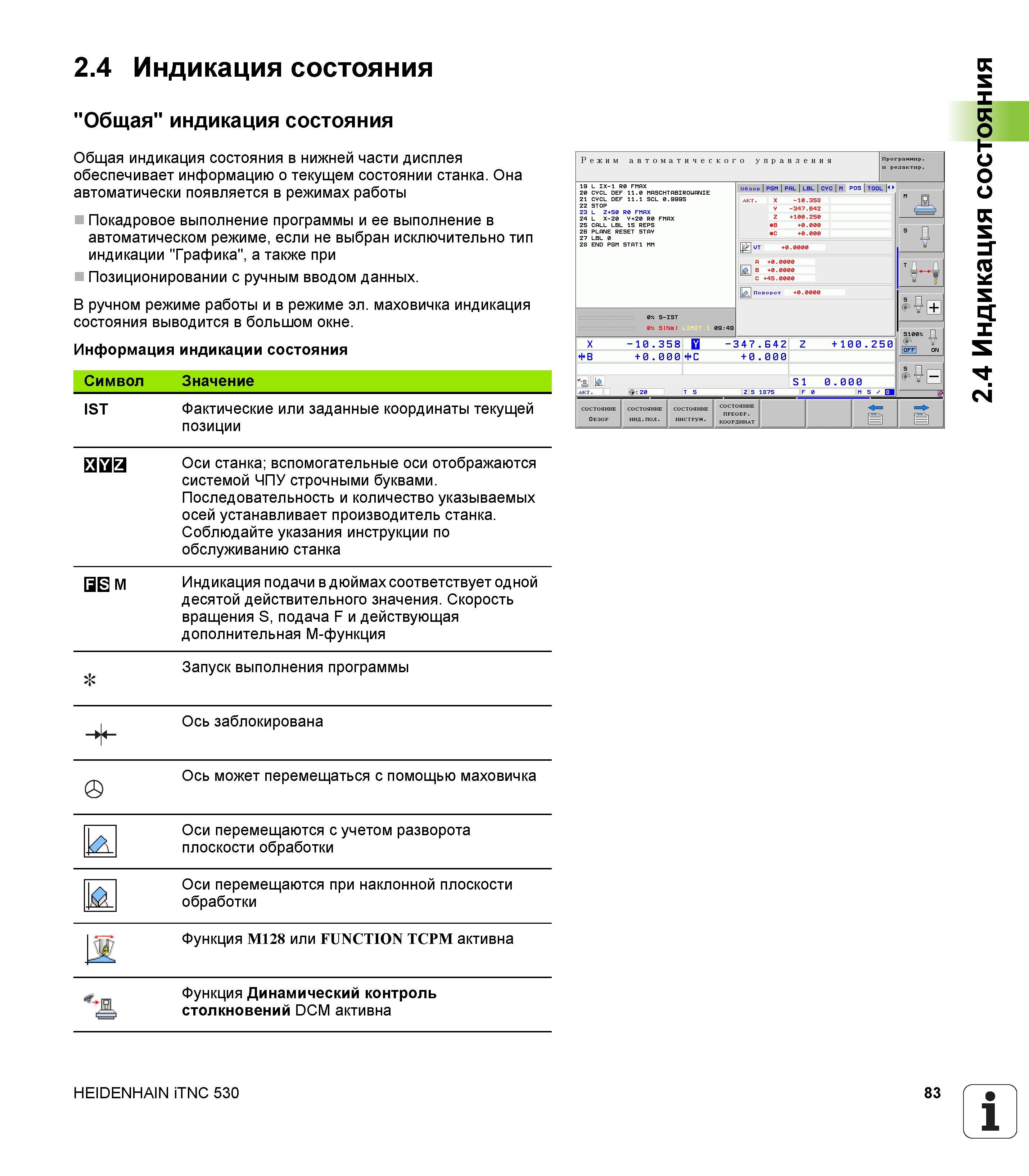

83 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.83 |
|||||
Общая индикация состояния в нижней части дисплея обеспечивает информацию о текущем состоянии станка Она автоматически появляется в режимах рОбщая индикация состояния в нижней части дисплея обеспечивает информацию о текущем состоянии станка. Она автоматически появляется в режимах работы Покадровое выполнение программы и ее выполнение в автоматическом режиме, если не выбран исключительно тип индикации "Графика", а также при Позиционировании с ручным вводом данных. В ручном режиме работы и в режиме эл. маховичка индикация состояния выводится в большом окне. Информация индикации состояния Символ Значение IST Фактические или заданные координаты текущей позиции XYZ Оси станка; вспомогательные оси отображаются системой ЧПУ строчными буквами. Последовательность и количество указываемых осей устанавливает производитель станка. Соблюдайте указания инструкции по обслуживанию станка Fg m Индикация подачи в дюймах соответствует одной десятой действительного значения. Скорость вращения S, подача F и действующая дополнительная М-функция -V Запуск выполнения программы Ось заблокирована Ось может перемещаться с помощью маховичка Оси перемещаются с учетом разворота плоскости обработки Оси перемещаются при наклонной плоскости М обработки Функция М128 или FUNCTION ТСРМ активна Функция Динамический контроль столкновений DCM активна HEIDENHAIN iTNC 530 2.4 Индикация состояния 2.4 Индикация состояния "Общая" индикация состояния |
|||||
