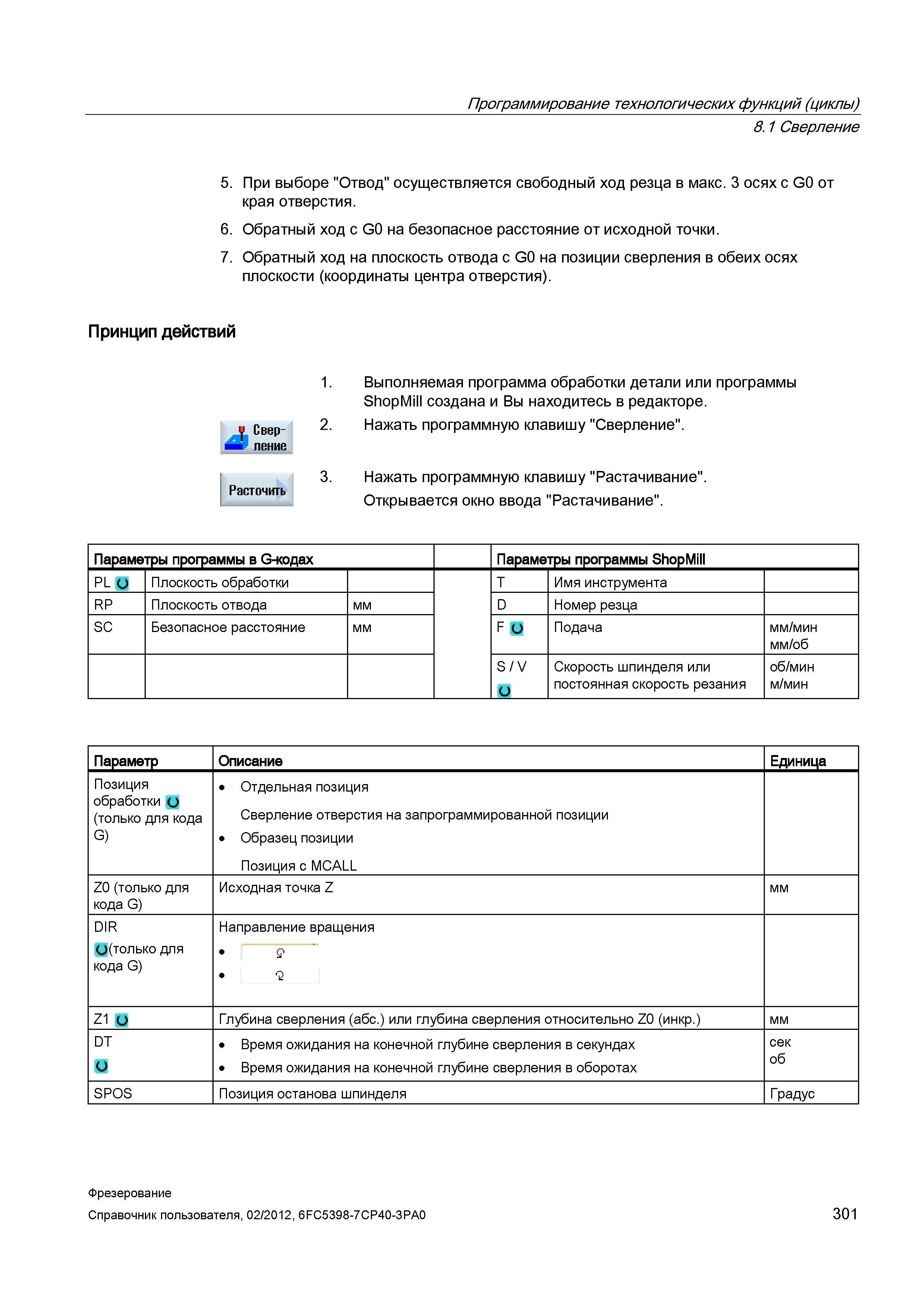

Обратный ход с G0 на безопасное расстояние от исходной точки 7 Обратный ход на плоскость отвода с G0 на позиции сверления в обеих осях плоск

Обратный ход с G0 на безопасное расстояние от исходной точки. 7. Обратный ход на плоскость отвода с G0 на позиции сверления в обеих осях плоскости (координаты центра отверстия). Принцип действий Свер- ление 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". Нажать программную клавишу "Растачивание". Открывается окно ввода "Растачивание". Параметры программы в G-кодах Параметры программы ShopMill PL О Плоскость обработки T Имя инструмента RP Плоскость отвода мм D Номер резца SC Безопасное расстояние мм F О Подача мм/мин мм/об S / V и Скорость шпинделя или постоянная скорость резания об/мин м/мин Параметр Описание Единица Позиция обработки и (только для кода G) Отдельная позиция Сверление отверстия на запрограммированной позиции Образец позиции Позиция с MCALL Z0 (только для кода G) Исходная точка Z мм DIR (только для кода G) Направление вращения Z1 и Глубина сверления (абс.) или глубина сверления относительно Z0 (инкр.) мм DT Время ожидания на конечной глубине сверления в секундах Время ожидания на конечной глубине сверления в оборотах сек об SPOS Позиция останова шпинделя Градус Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 301 Программирование технологических функций (циклы) 8.1 Сверление 5. При выборе "Отвод" осуществляется свободный ход резца в макс. 3 осях с G0 от края отверстия. 6.
