Обработка труб на токарных станках металлорежущим инструментом со сменными режущими твердосплавными пластинами

Обработка труб на токарных станках металлорежущим инструментом со сменными режущими твердосплавными пластинами

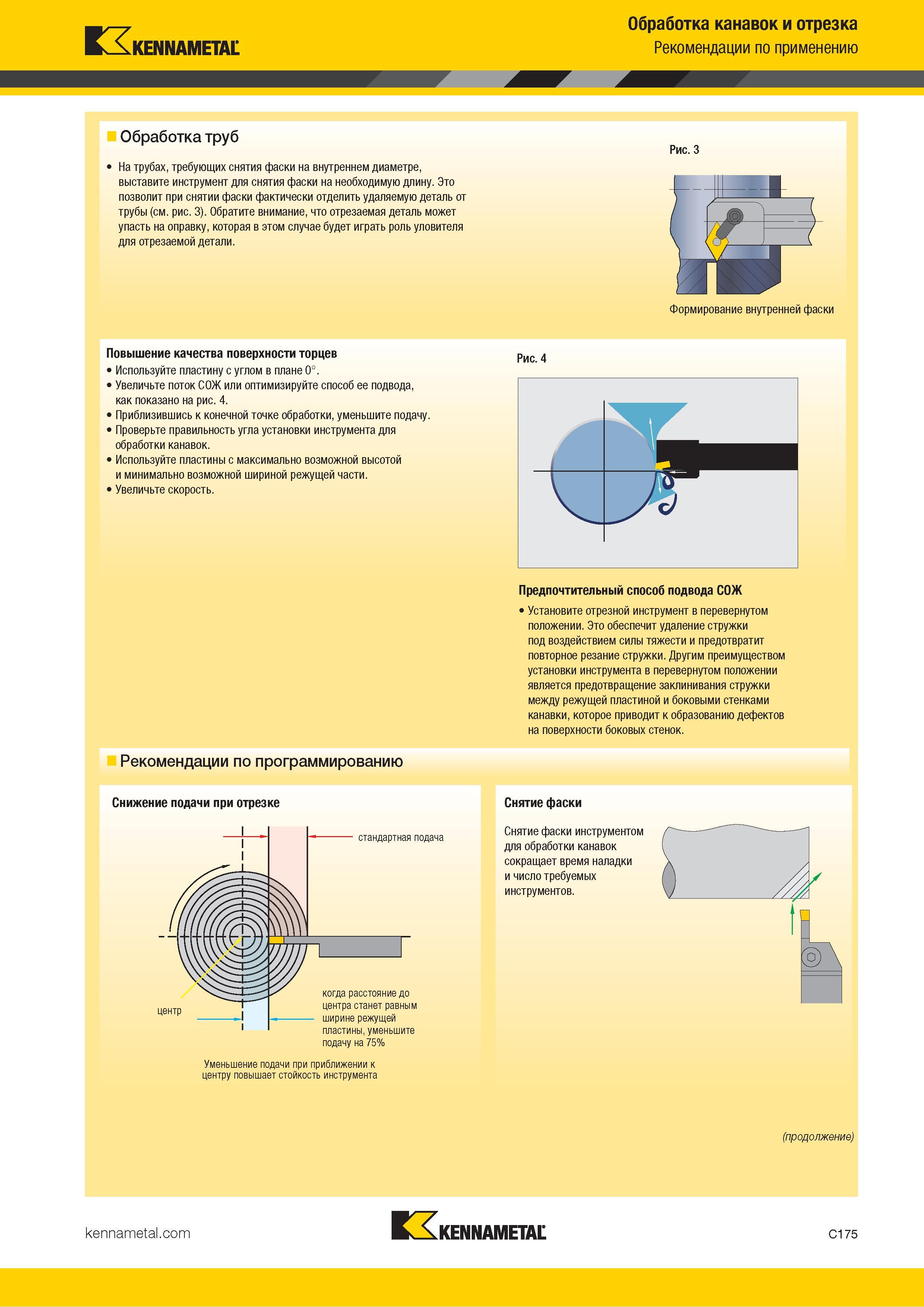

Обработка труб на токарных станках металлорежущим инструментом со сменными режущими твердосплавными пластинами _ На трубах, требующих снятия фаски на внутреннем диаметре, выставите инструмент для снятия фаски на необходимую длину. Это позволит при снятии фаски фактически отделить удаляемую деталь от трубы (см. рис. 3). Обратите внимание, что отрезаемая деталь может упасть на оправку, которая в этом случае будет играть роль уловителя для отрезаемой детали. Рис. 3 Формирование внутренней фаски Повышение качества поверхности торцев Используйте пластину с углом в плане 0°. Увеличьте поток СОЖ или оптимизируйте способ ее подвода, как показано на рис. 4. Приблизившись к конечной точке обработки, уменьшите подачу. Проверьте правильность угла установки инструмента для обработки канавок. Используйте пластины с максимально возможной высотой и минимально возможной шириной режущей части. Увеличьте скорость. Рис. 4 Рекомендации по программированию Предпочтительный способ подвода СОЖ Установите отрезной инструмент в перевернутом положении. Это обеспечит удаление стружки под воздействием силы тяжести и предотвратит повторное резание стружки. Другим преимуществом установки инструмента в перевернутом положении является предотвращение заклинивания стружки между режущей пластиной и боковыми стенками канавки, которое приводит к образованию дефектов на поверхности боковых стенок. Снижение подачи при отрезке Снятие фаски стандартная подача центр Снятие фаски инструментом для обработки канавок сокращает время наладки и число требуемых инструментов. когда расстояние до центра станет равным ширине режущей пластины, уменьшите подачу на 75% Уменьшение подачи при приближении к центру повышает стойкость инструмента (продолжение) Kennametal C175
