Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system PRAMET | Каталог PRAMET 2014 Токарная обработка (Всего 399 стр.) |
|||||

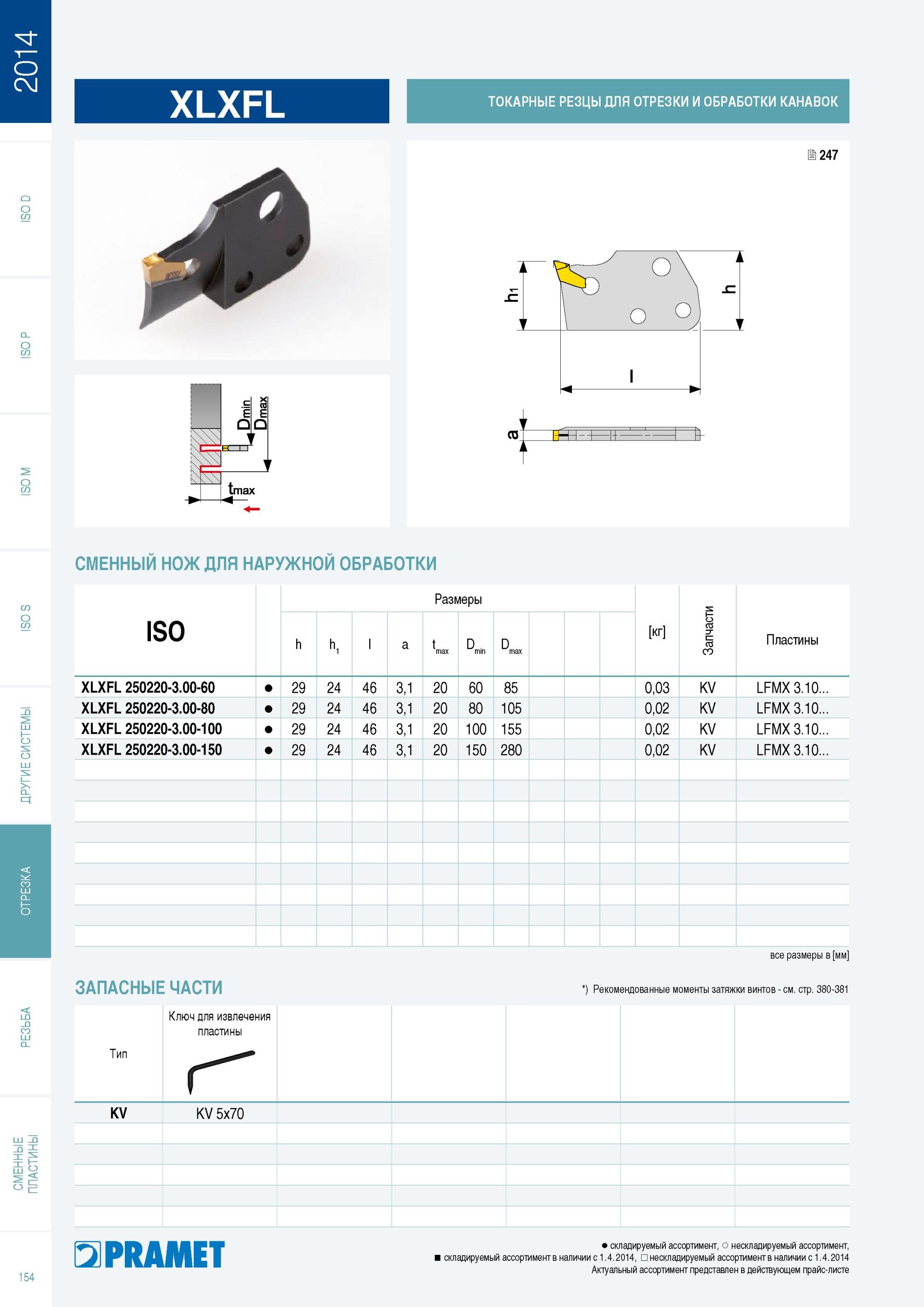

Обработка торцевых канавок на токарном станке Картридж Pramet XLXFL с СРП Сменный нож для наружной обработки Максимальный и минимальный допустимый диаметр155 Каталог PRAMET 2014 Токарная обработка Отрезка Обработка канавок Нарезание резьбы от PRAMET Стр.154 |
|||||
Обработка торцевых канавок на токарном станке Картридж Pramet XLXFL с СРП Сменный нож для наружной обработки Максимальный и минимальный допустимый диаметр Обработка торцевых канавок на токарном станке Картридж Pramet XLXFL с СРП Сменный нож для наружной обработки Максимальный и минимальный допустимый диаметр обработки XLXFL Е О ТОКАРНЫЕ РЕЗЦЫ ДЛЯ ОТРЕЗКИ И ОБРАБОТКИ КАНАВОК 2 247 СО] tmax СМЕННЫЙ НОЖ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ ISO Размеры Вес указан в кг Запчасти Пластины h h1 I a t max D min D max XLXFL 250220-3.00-60 29 24 46 3,1 20 60 85 0,03 KV LFMX 3.10 XLXFL 250220-3.00-80 29 24 46 3,1 20 80 105 0,02 KV LFMX 3.10 XLXFL 250220-3.00-100 29 24 46 3,1 20 100 155 0,02 KV LFMX 3.10 XLXFL 250220-3.00-150 29 24 46 3,1 20 150 280 0,02 KV LFMX 3.10 Запасные части Все размеры указаны в мм Рекомендованные моменты затяжки винтов Тип Ключ для извлечения пластины KV KV 5x70 154 PRAMET складируемый ассортимент нескладируемый ассортимент, складируемый ассортимент в наличии с 1. 4. 2014, нескладируемый ассортимент в наличии с 1. 4. 2014 Актуальный ассортимент представлен в действующем прайс-листе |
|||||
