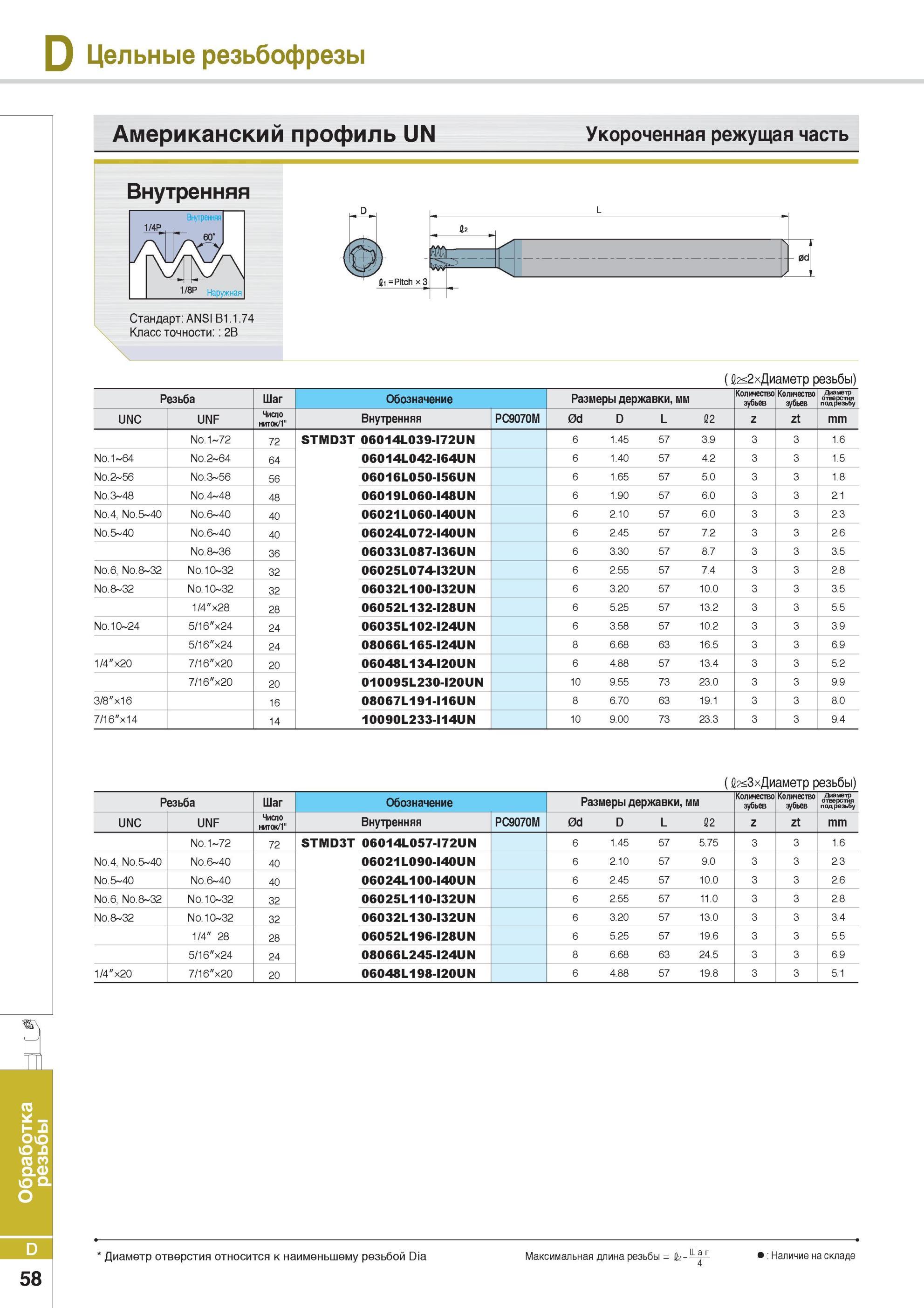

Обработка резьбы Фрезерный инструмент Korloy Цельные резьбофрезы Американский профиль UN Укороченная режущая часть

Обработка резьбы Фрезерный инструмент Korloy Цельные резьбофрезы Американский профиль UN Укороченная режущая часть

Обработка резьбы Фрезерный инструмент Korloy Цельные резьбофрезы Американский профиль UN Укороченная режущая часть _ Внутренняя = Pitch хЗ Стандарт ANSI B1.1.74 Класс точности 2B (Й2<2хДиаметр резьбы) Резьба Шаг Обозначение Размеры державки, мм Колжество зубьев Количество зубьев Диаметр отверстия под резьбу UNC UNF Число ниток/1" Внутренняя PC9070M 0d D L 12 z zt mm No.1 72 72 STMD3T 06014L039-I72UN 6 1.45 57 3.9 3 3 1.6 No.1 64 No.2 64 64 06014L042-I64UN 6 1.40 57 4.2 3 3 1.5 No.2 56 No.3 56 56 06016L050-I56UN 6 1.65 57 5.0 3 3 1.8 No.3 48 No.4 48 48 06019L060-I48UN 6 1.90 57 6.0 3 3 2.1 No.4, No.5 40 No.6 40 40 06021L060-I40UN 6 2.10 57 6.0 3 3 2.3 No.5 40 No.6 40 40 06024L072-I40UN 6 2.45 57 7.2 3 3 2.6 No.8 36 36 06033L087-I36UN 6 3.30 57 8.7 3 3 3.5 No.6, No.8 32 No.10 32 32 06025L074-I32UN 6 2.55 57 7.4 3 3 2.8 No.8 32 No.10 32 32 06032L100-I32UN 6 3.20 57 10.0 3 3 3.5 1/4"х28 28 06052L132-I28UN 6 5.25 57 13.2 3 3 5.5 No.10 24 5/16"х24 24 06035L102-I24UN 6 3.58 57 10.2 3 3 3.9 5/16"х24 24 08066L165-I24UN 8 6.68 63 16.5 3 3 6.9 1/4"х20 7/16"х20 20 06048L134-I20UN 6 4.88 57 13.4 3 3 5.2 7/16"х20 20 010095L230-I20UN 10 9.55 73 23.0 3 3 9.9 3/8"х16 16 08067L191-I16UN 8 6.70 63 19.1 3 3 8.0 7/16"х14 14 10090L233-I14UN 10 9.00 73 23.3 3 3 9.4 (12<3хДиаметр резьбы) Резьба Шаг Обозначение Размеры державки, мм Колжество зубьев Количество зубьев Диаметр отверстия под резьбу UNC UNF Число ниток/1" Внутренняя PC9070M 0d D L 12 z zt mm No.1 72 72 STMD3T 06014L057-I72UN 6 1.45 57 5.75 3 3 1.6 No.4, No.5 40 No.6 40 40 06021L090-I40UN 6 2.10 57 9.0 3 3 2.3 No.5 40 No.6 40 40 06024L100-I40UN 6 2.45 57 10.0 3 3 2.6 No.6, No.8 32 No.10 32 32 06025L110-I32UN 6 2.55 57 11.0 3 3 2.8 No.8 32 No.10 32 32 06032L130-I32UN 6 3.20 57 13.0 3 3 3.4 8 2 /4" 28 06052L196-I28UN 6 5.25 57 19.6 3 3 5.5 5/16"х24 24 08066L245-I24UN 8 6.68 63 24.5 3 3 6.9 1/4 "х20 7/16"х20 20 06048L198-I20UN 6 4.88 57 19.8 3 3 5.1 58 " Диаметр отверстия относится к наименьшему резьбой Dia Максимальная длина резьбы = Шаг 4 Наличие на складе
