Обработка отверстий Сверло со сменными режущими твердосплавными пластинами Taegutec T-DRILL Втулка для центрирования сверла / Эксцентриковая втулка Рекоме Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. D75 0397 Lab2u

Обновлено 2020-04-11 06:58:51

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

397 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D75

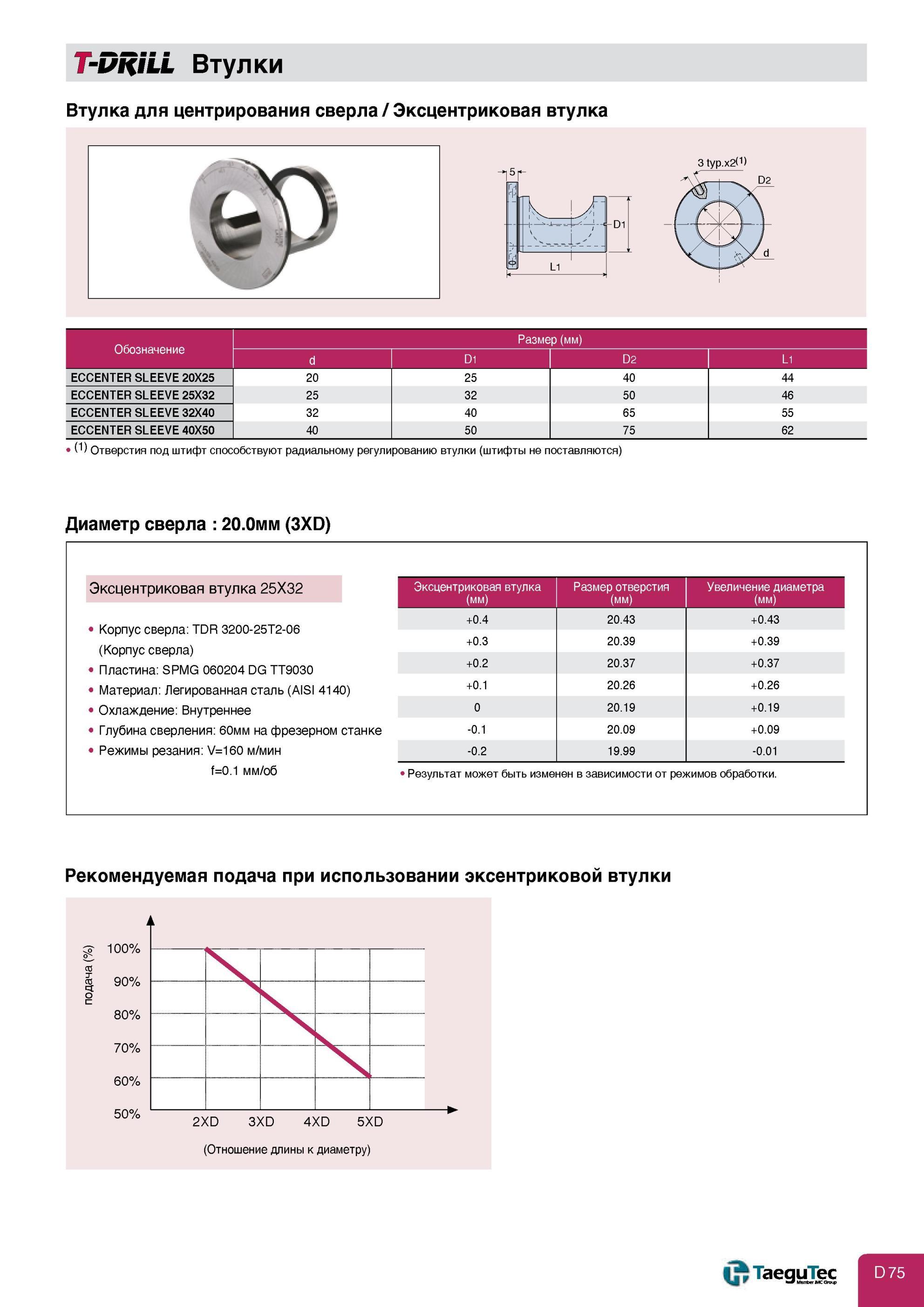

Обработка отверстий Сверло со сменными режущими твердосплавными пластинами Taegutec T-DRILL Втулка для центрирования сверла / Эксцентриковая втулка Рекоме Обработка отверстий Сверло со сменными режущими твердосплавными пластинами Taegutec T-DRILL Втулка для центрирования сверла / Эксцентриковая втулка Рекомендуемая по T-DRHL Втулки Втулка для центрирования сверла / Эксцентриковая втулка 3typ.x2(1) Обозначение Размер (мм) d D1 D2 L1 ECCENTER SLEEVE 20X25 20 25 40 44 ECCENTER SLEEVE 25X32 25 32 50 46 ECCENTER SLEEVE 32X40 32 40 65 55 ECCENTER SLEEVE 40X50 40 50 75 62 (1) Отверстия под штифт способствуют радиальному регулированию втулки (штифты не поставляются) Диаметр сверла 20.0мм (3XD) Эксцентриковая втулка 25X32 Корпус сверла TDR 3200-25T2-06 (Корпус сверла) Пластина SPMG 060204 DG TT9030 Материал Легированная сталь (AISI 4140) Охлаждение Внутреннее Глубина сверления 60мм на фрезерном станке Режимы резания V=160 м/мин f=0.1 мм/об Эксцентриковая втулка (мм) Размер отверстия (мм) Увеличение диаметра (мм) +0.4 20.43 +0.43 +0.3 20.39 +0.39 +0.2 20.37 +0.37 +0.1 20.26 +0.26 0 20.19 +0.19 -0.1 20.09 +0.09 -0.2 19.99 -0.01 Результат может быть изменен в зависимости от режимов обработки. Рекомендуемая подача при использовании эксентриковой втулки (Отношение длины к диаметру) TaeguTec подача(%)
См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table			Аналоги марок стали / Workpiece material conversion table
Отклонение размера детали / Fit tolerance table			Перевод оборотов в скорость / Surface speed to RPM conversion
Диаметр под резьбу / Tap drill sizes			Виды резьбы в машиностроении / Thread types and applications
Дюймы в мм Таблица / Inches to mm Conversion table			Современные инструментальные материалы / Cutting tool materials

TAEGUTEC

Каталог TAEGUTEC 2016 Сборный и монолитный вращающийся инструмент (1045 страниц)	Каталог TAEGUTEC 2016 Токарный металлорежущий инструмент (825 страниц)	Каталог TAEGUTEC 2016 Инструмент вращающийся (англ.яз. / ENG) (1057 страниц)	Каталог TAEGUTEC 2016 Металлорежущий токарный инструмент (англ.яз. / ENG) (841 страница)	Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (1627 страниц)	Каталог TAEGUTEC 2015 Новый инструмент и оснастка (англ.яз. / ENG) (205 страниц)
Каталог TAEGUTEC 2014 Металлорежущий инструмент (англ.яз. / ENG) (1599 страниц)	Каталог TAEGUTEC 2013 Сменные режущие токарные пластины (англ.яз. / ENG) (150 страниц)	Каталог TAEGUTEC 2013 Общий Инструмента и оснастки (952 страницы)	Каталог TAEGUTEC 2012 Новый режущий инструмент для металлообработки (англ.яз. / ENG) (108 страниц)	Каталог TAEGUTEC 2011 Режущий инструмент и оснастка (900 страниц)	Каталог TAEGUTEC 2008 Инструмент и оснастка (1201 страница)

Каталоги инструмента и оснастки для металлообработки на станках / Cutting tools and tooling system catalogs

Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

394	395	396	398 При использовании на токарном станке, эксцентриковая втулка Taegutec может выравнивать ось сборного сверла со сменными твердосплавными режущими пластинами	399	400

--- ---
