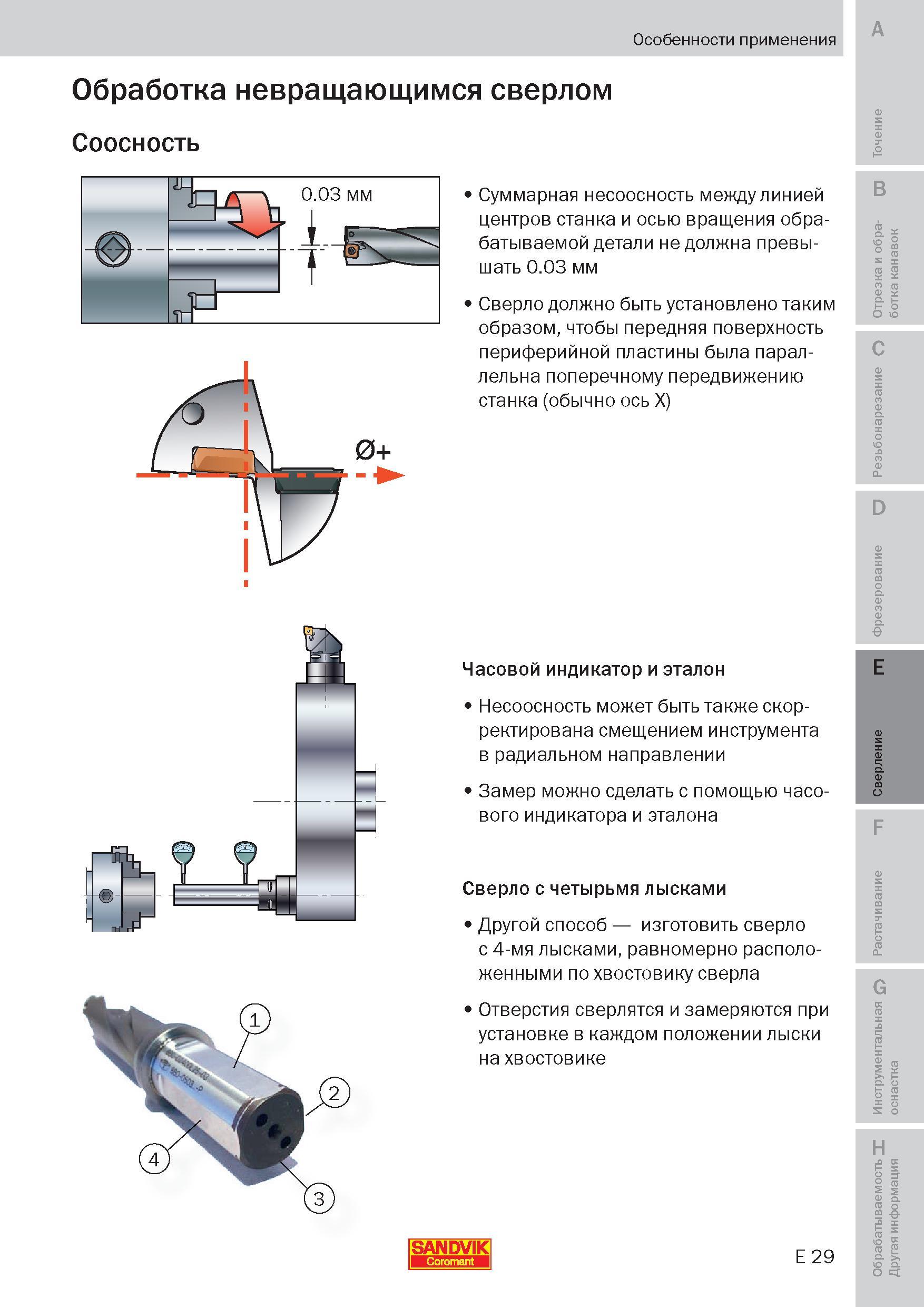

Обработка невращающимся сверлом на токарном металлобрабатывающем оборудовании Особенности применения сверлильного металлорежущего инструмента со сменными режущими пластинами Суммарная несоосность между линией центров станка и осью вращения обрабатываемой детали не должна превышать 0.03 мм Сверло должно быть установлено таким образом, чтобы передняя поверхность периферийной пластины была параллельна поперечному передвижению станка (обычно ось X) и Часовой индикатор и эталон Несоосность может быть также скорректирована смещением инструмента в радиальном направлении Замер можно сделать с помощью часового индикатора и эталона Сверло с четырьмя лысками Другой способ изготовить сверло с 4-мя лысками, равномерно расположенными по хвостовику сверла Отверстия сверлятся и замеряются при установке в каждом положении лыски на хвостовике Особенности применения Соосность 0.03 мм
