Обработка нержавейки Дисперсионно-твердеющая ферритная или аустенитная нержавеющая сталь имеет повышенную прочность на растяжение Коды MC

Обработка нержавейки Дисперсионно-твердеющая ферритная или аустенитная нержавеющая сталь имеет повышенную прочность на растяжение Коды MC

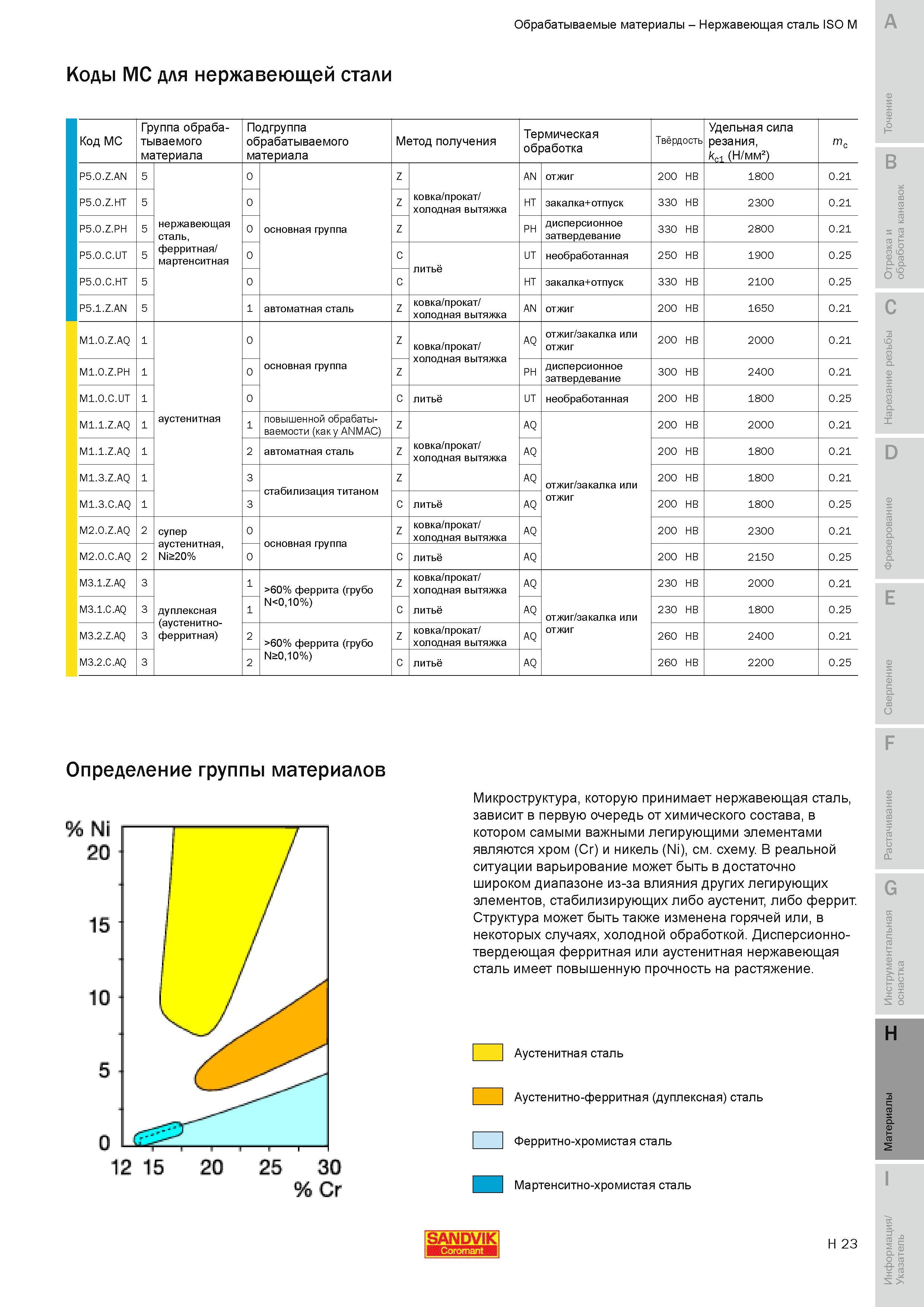

Обработка нержавейки Дисперсионно-твердеющая ферритная или аустенитная нержавеющая сталь имеет повышенную прочность на растяжение Коды MC _ для нержавеющей стали Группа обрабатываемого материала Метод получения Термическая обработка Твёрдость Удельная сила резания км (Н/мм2) тс P5.0.Z.AN 5 0 Z AN отжиг 200 HB 1800 0.21 P5.0.Z.HT 5 0 Z ковка прокат холодная вытяжка HT закалка+отпуск 330 HB 2300 0.21 P5.0.Z.PH 5 нержавеющая сталь 0 основная группа Z PH дисперсионное затвердевание 330 HB 2800 0.21 P5.0.C.UT 5 ферритная мартенситная 0 C литьё UT необработанная 250 HB 1900 0.25 P5.0.C.HT 5 0 C HT закалка+отпуск 330 HB 2100 0.25 P5.1.Z.AN 5 1 автоматная сталь Z ковка прокат холодная вытяжка AN отжиг 200 HB 1650 0.21 M1.0.Z.AQ 1 0 Z ковка прокат холодная вытяжка AQ отжиг закалка или отжиг 200 HB 2000 0.21 M1.0.Z.PH 1 0 основная группа Z PH дисперсионное затвердевание 300 HB 2400 0.21 M1.0.C.UT 1 0 C литьё UT необработанная 200 HB 1800 0.25 M1.1.Z.AQ 1 аустенитная 1 повышенной обрабатываемости (как у ANMAC) Z AQ 200 HB 2000 0.21 M1.1.Z.AQ 1 2 автоматная сталь Z ковка прокат холодная вытяжка AQ 200 HB 1800 0.21 M1.3.Z.AQ 1 3 стабилизация титаном Z AQ отжиг закалка или 200 HB 1800 0.21 M1.3.C.AQ 1 3 C литьё AQ отжиг 200 HB 1800 0.25 M2.0.Z.AQ 2 супер 0 основная группа Z ковка прокат холодная вытяжка AQ 200 HB 2300 0.21 M2.0.C.AQ 2 Ni20% 0 C литьё AQ 200 HB 2150 0.25 M3.1.Z.AQ 3 1 60% феррита (грубо Z ковка прокат холодная вытяжка AQ 230 HB 2000 0.21 M3.1.C.AQ 3 дуплексная (аустенитно- ферритная) 1 N010%) C литьё AQ отжиг закалка или 230 HB 1800 0.25 M3.2.Z.AQ 3 2 60% феррита (грубо Z ковка прокат холодная вытяжка AQ отжиг 260 HB 2400 0.21 M3.2.C.AQ 3 2 N010%) C литьё AQ 260 HB 2200 0.25 Определение группы материалов Микроструктура которую принимает нержавеющая сталь зависит в первую очередь от химического состава в котором самыми важными легирующими элементами являются хром (Cr) и никель (Ni) см. схему. В реальной ситуации варьирование может быть в достаточно широком диапазоне из-за влияния других легирующих элементов стабилизирующих либо аустенит либо феррит. Структура может быть также изменена горячей или в некоторых случаях холодной обработкой. Дисперсионно-твердеющая ферритная или аустенитная нержавеющая сталь имеет повышенную прочность на растяжение. Аустенитная сталь Аустенитно-ферритная (дуплексная) сталь Ферритно-хромистая сталь Мартенситно-хромистая сталь SANDVIK H 23 Обрабатываемые материалы Нержавеющая сталь ISO М Подгруппа обрабатываемого материала
