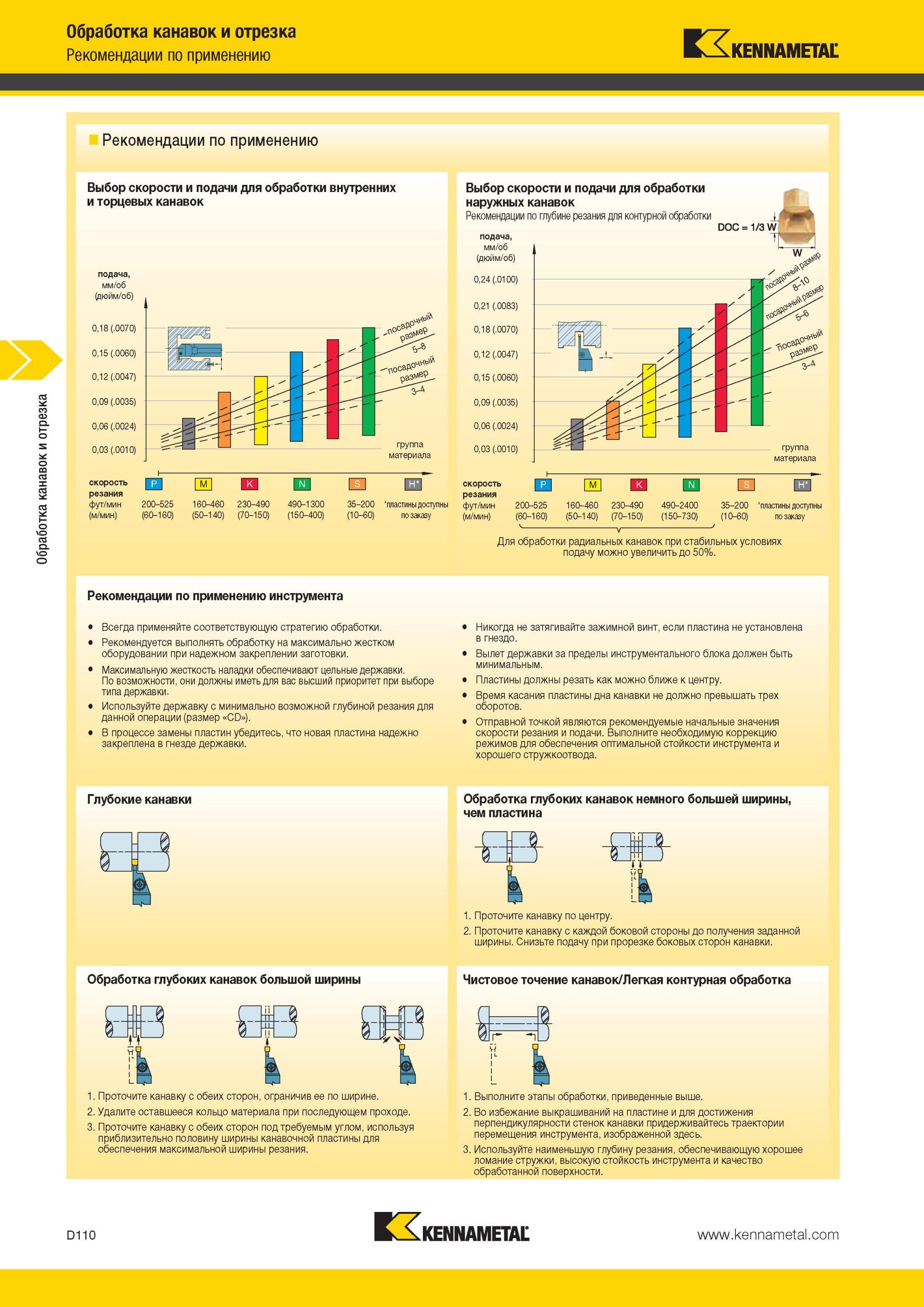

Обработка канавок и отрезка Рекомендации Kennametal по применению Выбор скорости и подачи для обработки внутренних и торцевых канавок подача, мм/об ( дюйм/об ) 0,18 (.0070) 0,15 (.0060) 0,12 (.0047) 0,09 (.0035) 0,06 (.0024) 0,03 (.0010) Выбор скорости и подачи для обработки наружных канавок Рекомендации по глубине резания для контурной обработки подача, мм/об ( дюйм/об ) 0,24 (.0100) 0,21 (.0083) 0,18 (.0070) 0,12 (.0047) 0,15 (.0060) 0,09 (.0035) 0,06 (.0024) группа материала 0,03 (.0010) группа материала скорость р И К N S И скорость И К М и резания резания фут/мин 200-525 160-460 230-490 490-1300 35-200 'пластины доступны фут/мин 200-525 160-460 230-490 490-2400 35-200 'пластины доступны ( м/мин ) (60-160) (50-140) (70-150) (150-400) (10-60) по заказу ( м/мин ) (60-160) (50-140) (70-150) (150-730) (10-60) по заказу Для обработки радиальных канавок при стабильных условиях подачу можно увеличить до 50%. Рекомендации по применению инструмента Всегда применяйте соответствующую стратегию обработки. Рекомендуется выполнять обработку на максимально жестком оборудовании при надежном закреплении заготовки. Максимальную жесткость наладки обеспечивают цельные державки. По возможности, они должны иметь для вас высший приоритет при выборе типа державки. Используйте державку с минимально возможной глубиной резания для данной операции (размер CD). В процессе замены пластин убедитесь, что новая пластина надежно закреплена в гнезде державки. Никогда не затягивайте зажимной винт, если пластина не установлена в гнездо. Вылет державки за пределы инструментального блока должен быть минимальным. Пластины должны резать как можно ближе к центру. Время касания пластины дна канавки не должно превышать трех оборотов. Отправной точкой являются рекомендуемые начальные значения скорости резания и подачи. Выполните необходимую коррекцию режимов для обеспечения оптимальной стойкости инструмента и хорошего стружкоотвода. Глубокие канавки Обработка глубоких канавок немного большей ширины, чем пластина да 1. Проточите канавку по центру. 2. Проточите канавку с каждой боковой стороны до получения заданной ширины. Снизьте подачу при прорезке боковых сторон канавки. Обработка глубоких канавок большой ширины Чистовое точение канавок/Легкая контурная обработка 1. Проточите канавку с обеих сторон, ограничив ее по ширине. 2. Удалите оставшееся кольцо материала при последующем проходе. 3. Проточите канавку с обеих сторон под требуемым углом, используя приблизительно половину ширины канавочной пластины для обеспечения максимальной ширины резания. 1. Выполните этапы обработки, приведенные выше. 2. Во избежание выкрашиваний на пластине и для достижения перпендикулярности стенок канавки придерживайтесь траектории перемещения инструмента, изображенной здесь. 3. Используйте наименьшую глубину резания, обеспечивающую хорошее ломание стружки, высокую стойкость инструмента и качество обработанной поверхности. D110
