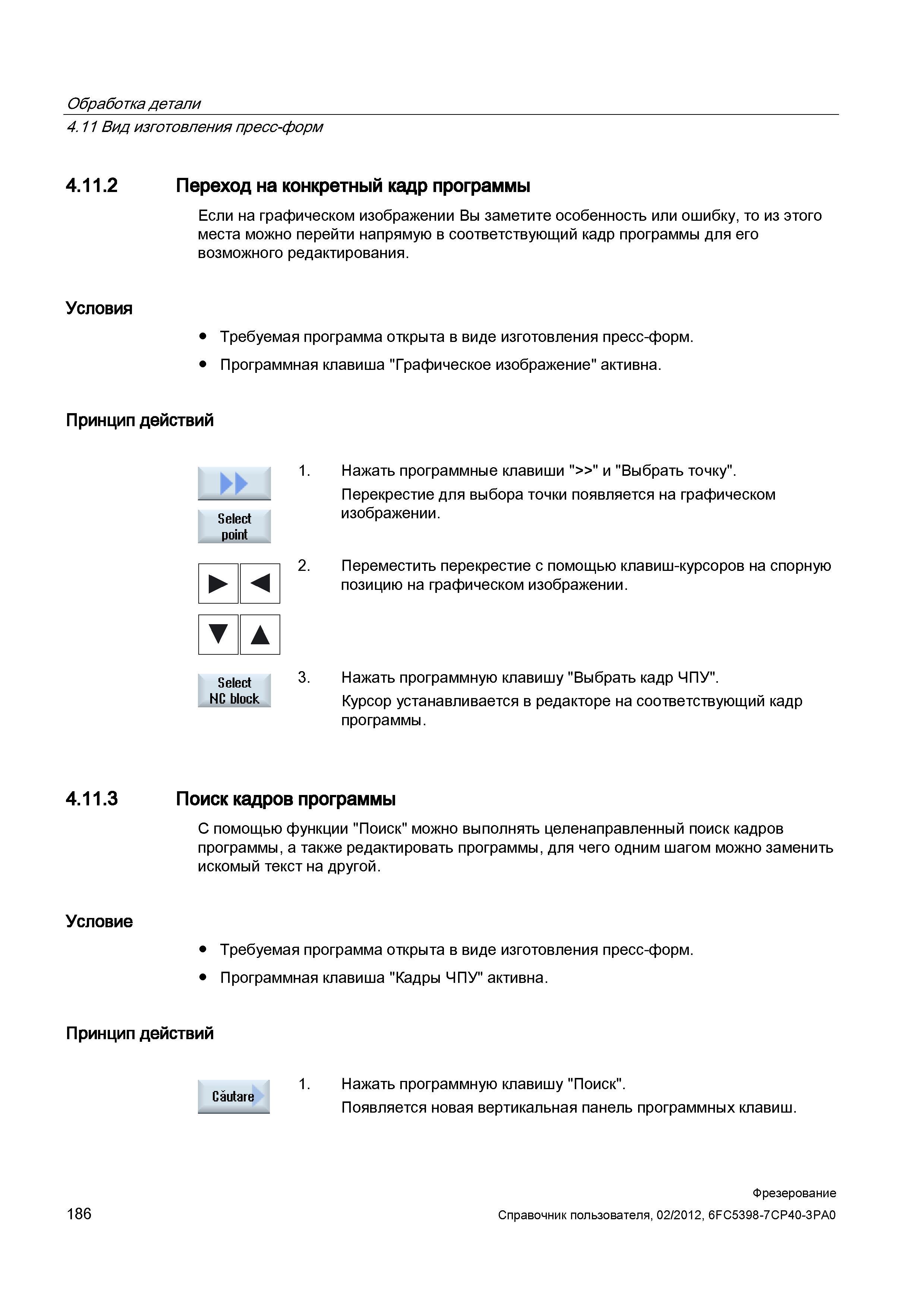

Обработка детали 4 11 Вид изготовления пресс-форм 4 11 2 Переход на конкретный кадр программы Если на графическом изображении Вы заметите ос

Обработка детали 4.11 Вид изготовления пресс-форм 4.11.2 Переход на конкретный кадр программы Если на графическом изображении Вы заметите особенность или ошибку, то из этого места можно перейти напрямую в соответствующий кадр программы для его возможного редактирования. Условия Требуемая программа открыта в виде изготовления пресс-форм. Программная клавиша "Графическое изображение" активна. Принцип действий Select point Нажать программные клавиши ">>" и "Выбрать точку". Перекрестие для выбора точки появляется на графическом изображении. Переместить перекрестие с помощью клавиш-курсоров на спорную позицию на графическом изображении. Select НС block 3. Нажать программную клавишу "Выбрать кадр ЧПУ". Курсор устанавливается в редакторе на соответствующий кадр программы. 4.11.3 Поиск кадров программы С помощью функции "Поиск" можно выполнять целенаправленный поиск кадров программы, а также редактировать программы, для чего одним шагом можно заменить искомый текст на другой. Условие Требуемая программа открыта в виде изготовления пресс-форм. Программная клавиша "Кадры ЧПУ" активна. Принцип действий 1. Нажать программную клавишу "Поиск". Появляется новая вертикальная панель программных клавиш. Фрезерование 186 Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
