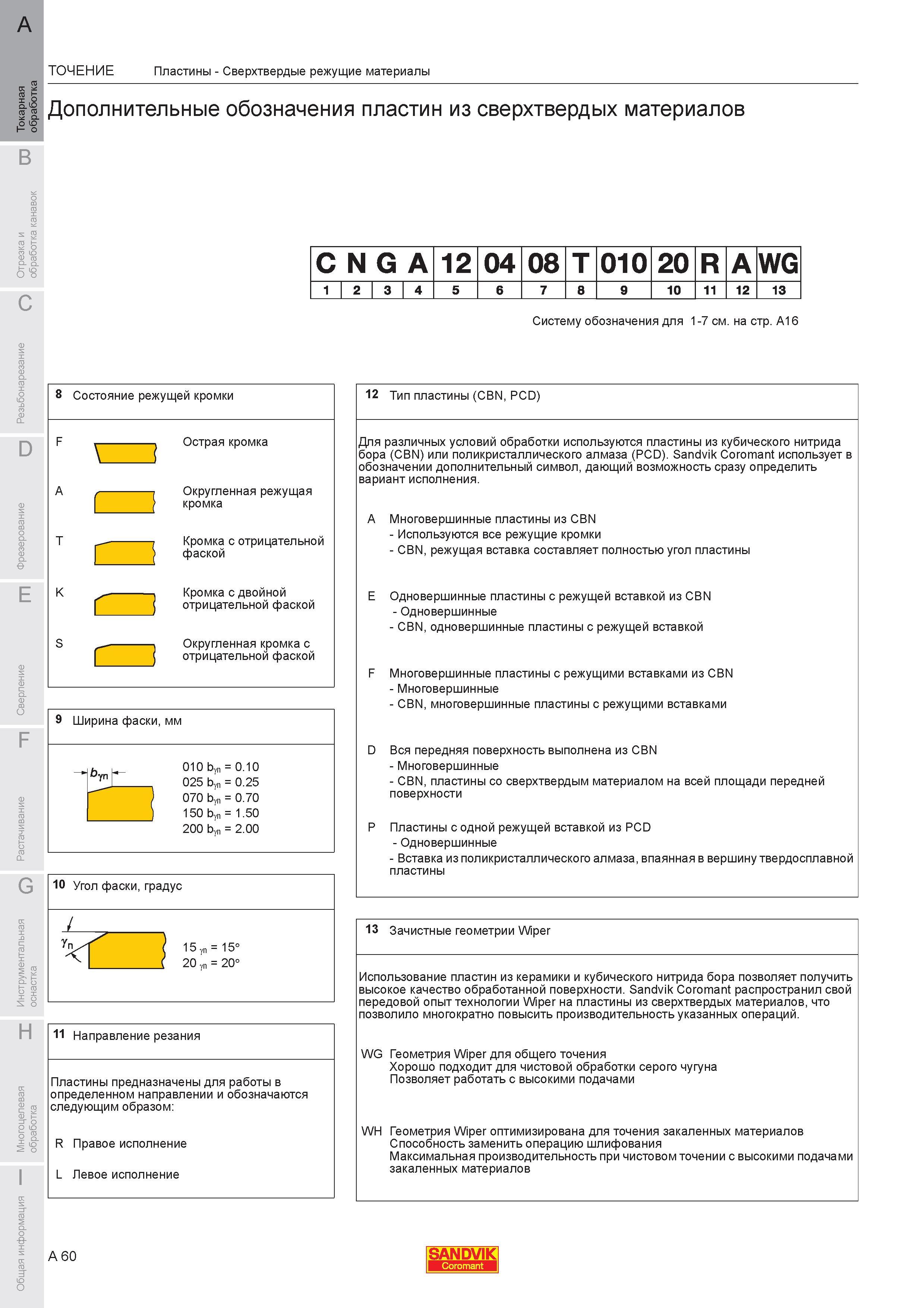

Расшифровка дополнительных кодов обозначения сменных режущих пластин Sandvik из сверхтвердых материалов С N G А Состояние режущей кромки Острая кромка Округленная режущая кромка С С С Кромка с отрицательной фаской Кромка с двойной отрицательной фаской Округленная кромка с отрицательной фаской F A T K S 10 Угол фаски градус 11 Направление резания Пластины предназначены для работы в определенном направлении и обозначаются следующим образом R Правое исполнение L Левое исполнение A 60 13 Зачистные геометрии Wiper Использование пластин из керамики и кубического нитрида бора позволяет получить высокое качество обработанной поверхности. Sandvik Coromant распространил свой передовой опыт технологии Wiper на пластины из сверхтвердых материалов что позволило многократно повысить производительность указанных операций. WG Геометрия Wiper для общего точения Хорошо подходит для чистовой обработки серого чугуна Позволяет работать с высокими подачами WH Геометрия Wiper оптимизирована для точения закаленных материалов Способность заменить операцию шлифования Максимальная производительность при чистовом точении с высокими подачами закаленных материалов 12 Тип пластины (CBN PCD) Для различных условий обработки используются пластины из кубического нитрида бора (CBN) или поликристаллического алмаза (PCD). Sandvik Coromant использует в обозначении дополнительный символ дающий возможность сразу определить вариант исполнения. A Многовершинные пластины из CBN Используются все режущие кромки CBN режущая вставка составляет полностью угол пластины E Одновершинные пластины с режущей вставкой из CBN Одновершинные CBN одновершинные пластины с режущей вставкой F Многовершинные пластины с режущими вставками из CBN Многовершинные CBN многовершинные пластины с режущими вставками D Вся передняя поверхность выполнена из CBN Многовершинные CBN пластины со сверхтвердым материалом на всей площади передней поверхности P Пластины с одной режущей вставкой из PCD Одновершинные Вставка из поликристаллического алмаза впаянная в вершину твердосплавной пластины SANDVIK Coromant ТОЧЕНИЕ Пластины Сверхтвердые режущие материалы 12 04 08 010 20 R А WG в 7 8 9 10 11 12 13 Систему обозначения для 1-7 см. на стр. A16 8
