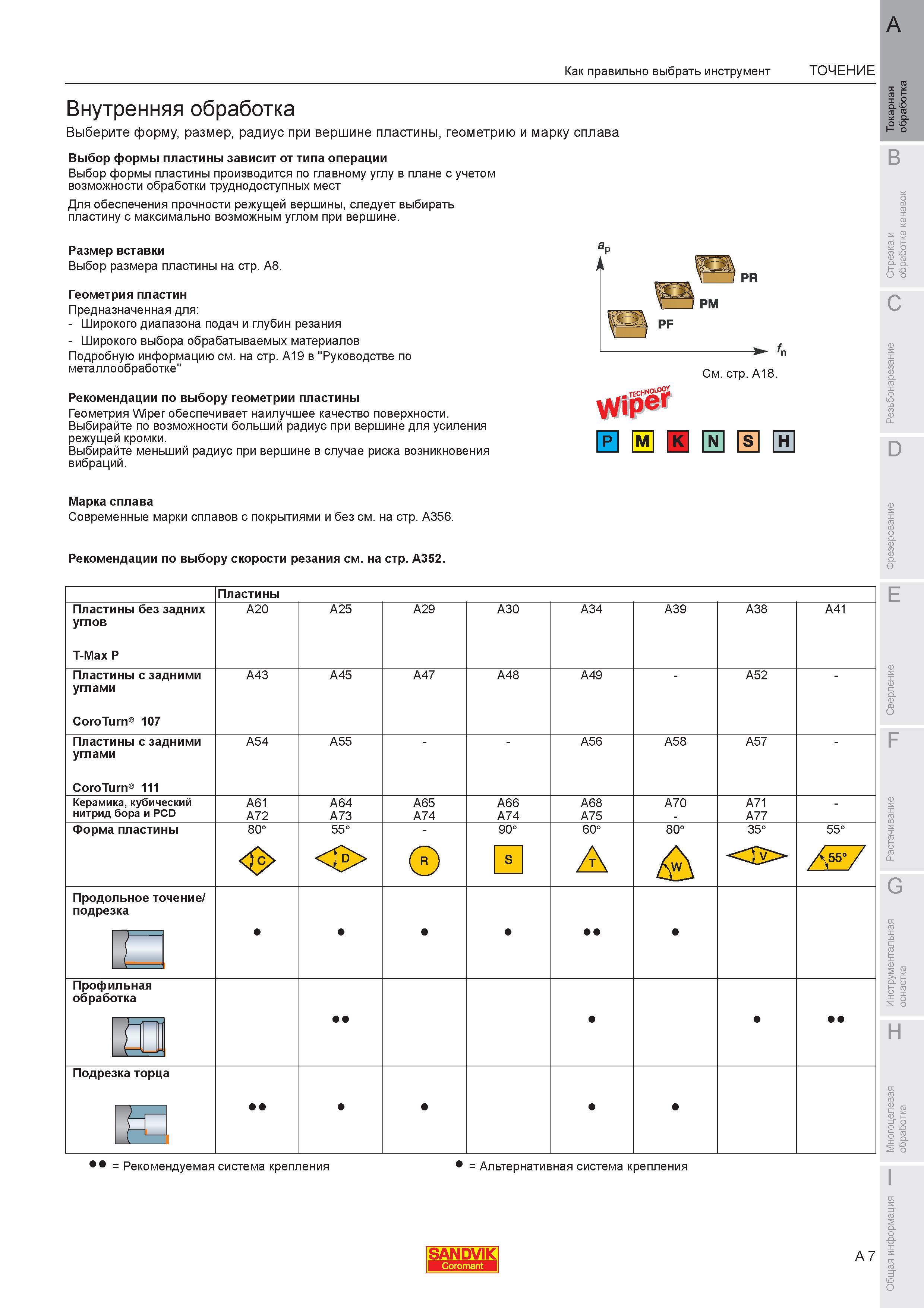

Правильная последовательность подбора сменных режущих многогранных пластин Sandvik Coromant для сборных расточных оправок при внутреннем растачивании

Правильная последовательность подбора сменных режущих многогранных пластин Sandvik Coromant для сборных расточных оправок при внутреннем растачивании

Правильная последовательность подбора сменных режущих многогранных пластин Sandvik Coromant для сборных расточных оправок при внутреннем растачивании Выберите форму размер радиус при вершине пластины геометрию и марку сплава Выбор формы пластины зависит от типа операции Выбор формы пластины производится по главному углу в плане с учетом возможности обработки труднодоступных мест Для обеспечения прочности режущей вершины следует выбирать пластину с максимально возможным углом при вершине. Размер вставки Выбор размера пластины на стр. A8. Геометрия пластин Предназначенная для Широкого диапазона подач и глубин резания Широкого выбора обрабатываемых материалов Подробную информацию см. на стр. A19 в "Руководстве по металлообработке" Рекомендации по выбору геометрии пластины Геометрия Wiper обеспечивает наилучшее качество поверхности. Выбирайте по возможности больший радиус при вершине для усиления режущей кромки. Выбирайте меньший радиус при вершине в случае риска возникновения вибраций. Марка сплава Современные марки сплавов с покрытиями и без см. на стр. A356. Рекомендации по выбору скорости резания см. на стр. A352. .TECHNgifSl WiPe Пластины Пластины без задних углов T-Max P A20 A25 A29 A30 A34 A39 A38 A41 Пластины с задними углами CoroTurn 107 A43 A45 A47 A48 A49 A52 Пластины с задними углами CoroTurn 111 A54 A55 A56 A58 A57 Керамика кубический нитрид бора и PCD A61 A72 A64 A73 A65 A74 A66 A74 A68 A75 A70 A71 A77 Форма пластины 80 8 55 g 90 60 А 80- 35 О 55 S Л55- Продо подрез льное ка I зчение Профильная обработка Подрезка торца 2 Рекомендуемая система крепления Альтернативная система крепления SANDVIK A 7 ТОЧЕНИЕ Как правильно выбрать токарный инструмент Внутренняя обработка
