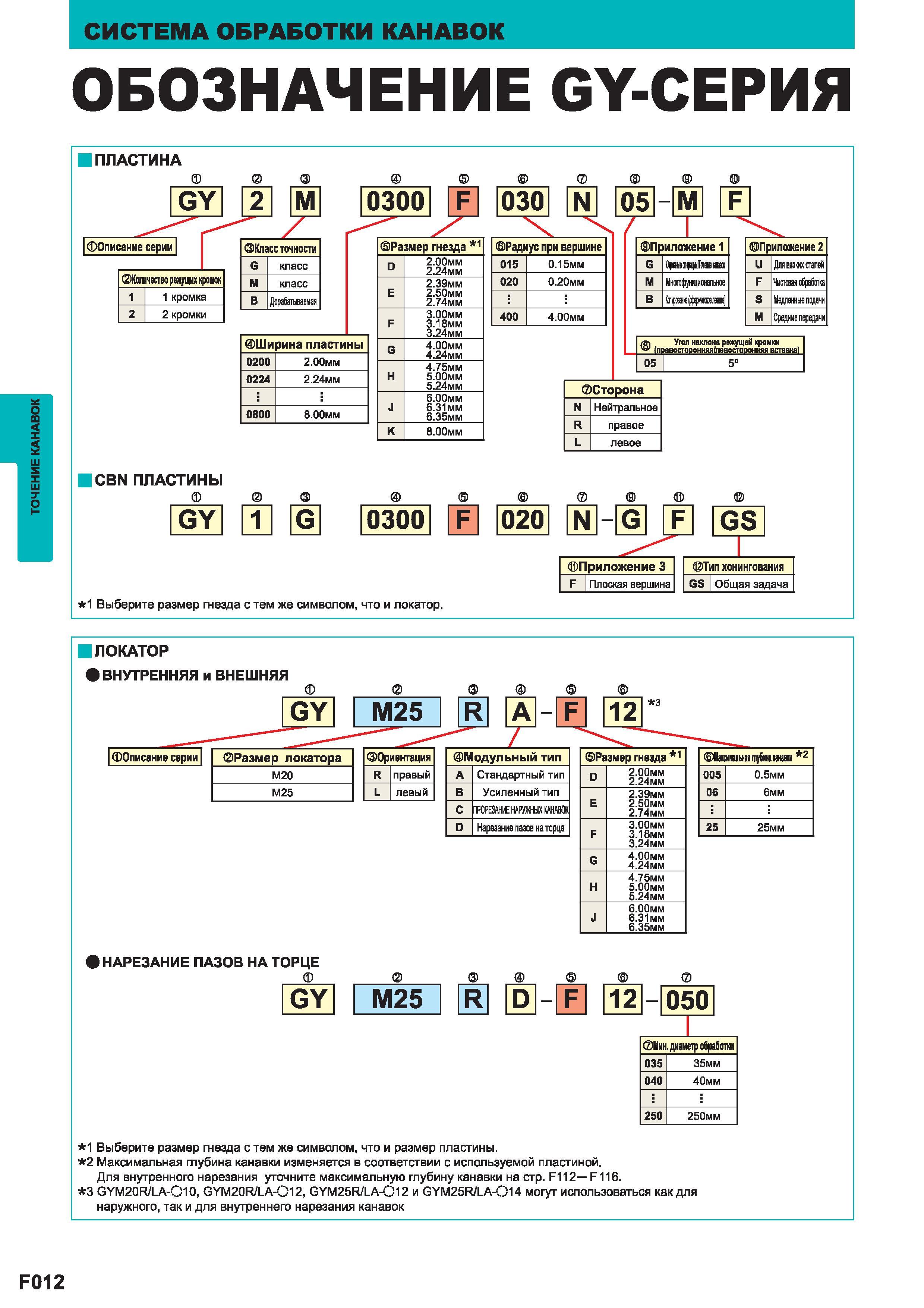

ОБОЗНАЧЕНИЕ GY-СЕРИЯ ПЛАСТИНА Mitsubishi Описание серии Количество режущих кромок 1 1 кромка 2 2 кромки (3) GY 2 М 0300 F 030 N 05 F Класс точнос

ОБОЗНАЧЕНИЕ GY-СЕРИЯ ПЛАСТИНА Mitsubishi Описание серии Количество режущих кромок 1 1 кромка 2 2 кромки (3) GY 2 М 0300 F 030 N 05 F Класс точности G класс М класс В Дорабативаемая Ши рина пластины 0200 2.00мм 0224 2.24мм 0800 8.00мм Размер гнезда 1 2.00мм 2.24мм Е 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм Н 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.35мм К 8.00мм Радиус при вершине 015 0.15мм 020 0.20мм 400 4.00мм Приложение 1 G Оцшдцйнн Мнотфунщишаше в Ил1фик т1Ш ( Приложение 2 и Для вяж стала F Чистовая обработка S Медленные пцдачи М Средние передачи )Угол наклона режущей кромки (правосторонняя левосторонняя вставка) 05 Сторона N Нейтральное R правое L левое 5 CBN ПЛАСТИНЫ GY 1 G 0300 F 020 N - G F GS 1 Выберите размер гнезда с тем же символом что и локатор. Приложение 3 Тип хонингования F Плоская вершина GS Общая задача IЛОКАТОР ВНУТРЕННЯЯ и ВНЕШНЯЯ GY М25 R А F 12 Описание серии Размер локатора М20 М25 Ориентация R правый L левый Z 3 Модульный тип А Стандартный тип в Усиленный тип с 1Р0РЕЗАНИЕ НАРУЖНЫХ КАНАВОК D Нарезание пазов на торце Размер гнезда 1 D 2.00мм 2.24мм Е 2.39мм 2.50мм 2.74мм F 3.00мм 3.18мм 3.24мм G 4.00мм 4.24мм Н 4.75мм 5.00мм 5.24мм J 6.00мм 6.31мм 6.35мм Ьшшаяпубшашш 2 005 0.5мм 06 6мм 25 25мм НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY М25 R D F 12 050 Мин. диаметр ебрабопм 035 35мм 040 40мм 250 250мм 1 Выберите размер гнезда с тем же символом что и размер пластины. 2 Максимальная глубина канавки изменяется в соответствии с используемой пластиной. Для внутренного нарезания уточните максимальную глубину канавки на стр. F112 F116. 3 GYM20R/LA-O10 GYM20R/LA-O12 GYM25R/LA-012 и GYM25R/LA-014 могут использоваться как для наружного так и для внутреннего нарезания канавок F012 ТОЧЕНИЕ КАНАВОК СИСТЕМА ОБРАБОТКИ КАНАВОК
