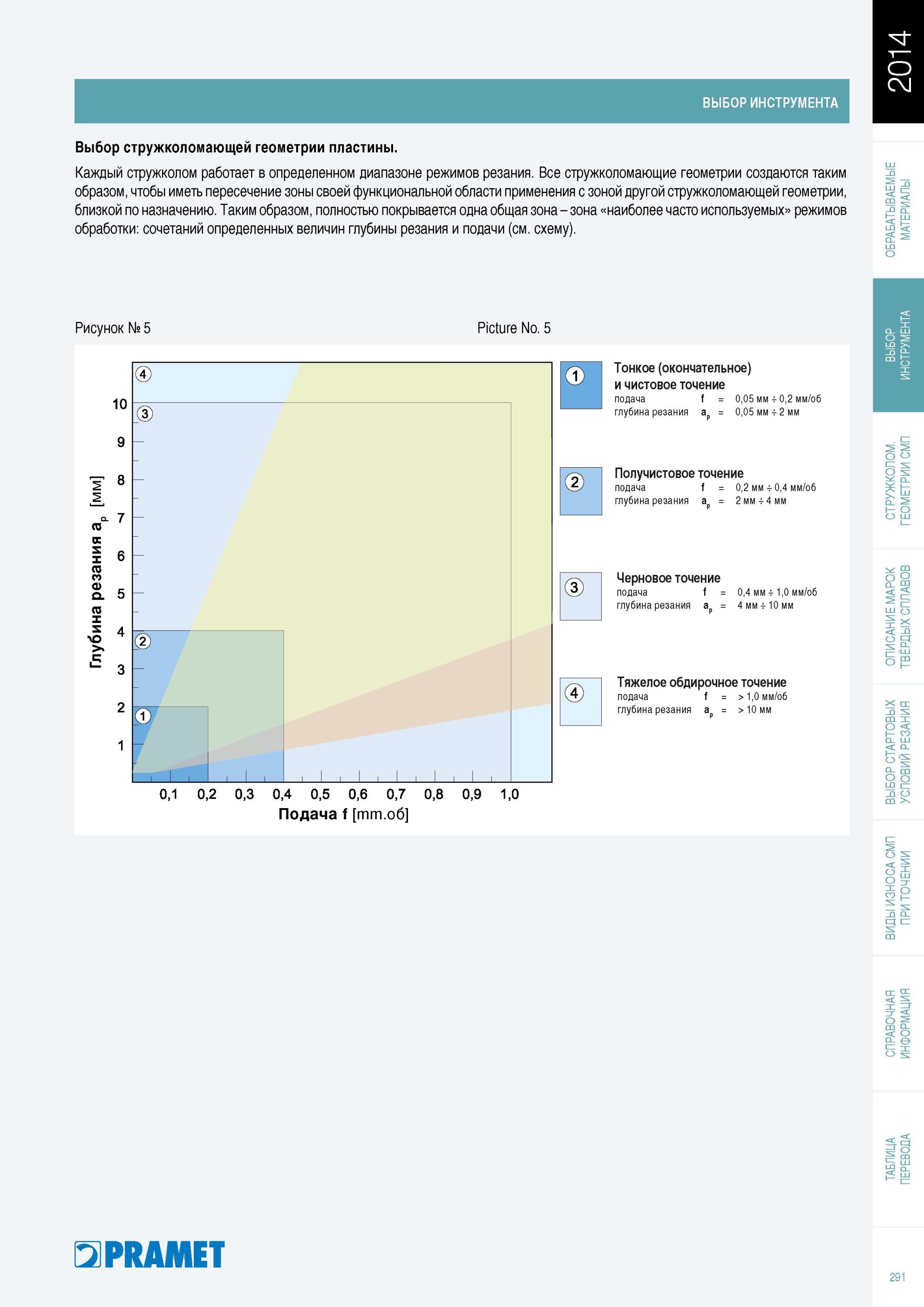

Области устойчивого стружкодробления при токарной обработке режущим токарным инструментом с механическим креплением сменных многогранных пластин с разной геометрией ВЫБОР ИНСТРУМЕНТА Выбор стружколомающей геометрии пластины. Каждый стружколом работает в определенном диапазоне режимов резания. Все стружколомающие геометрии создаются таким образом, чтобы иметь пересечение зоны своей функциональной области применения с зоной другой стружколомающей геометрии, близкой по назначению. Таким образом, полностью покрывается одна общая зона зона наиболее часто используемых режимов обработки сочетаний определенных величин глубины резания и подачи (см. схему Рисунок № 5 Picture No. 5 Глубина резания ap [мм] Тонкое (окончательное и чистовое точение подача f = 0,05 мм 0,2 мм/об Получистовое точение подача f = 0,2 мм 0,4 мм/об глубина резания ap = 2 мм 4 мм Черновое точение подача f = 0,4 мм 1,0 мм/об глубина резания ap = 4 мм 10 мм Тяжелое обдирочное точение подача f = 1,0 мм/об глубина резания ap = 10 мм Подача f [mm.ob] глубина резания ap = 0,05 мм 2 мм PRAMET 291 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
