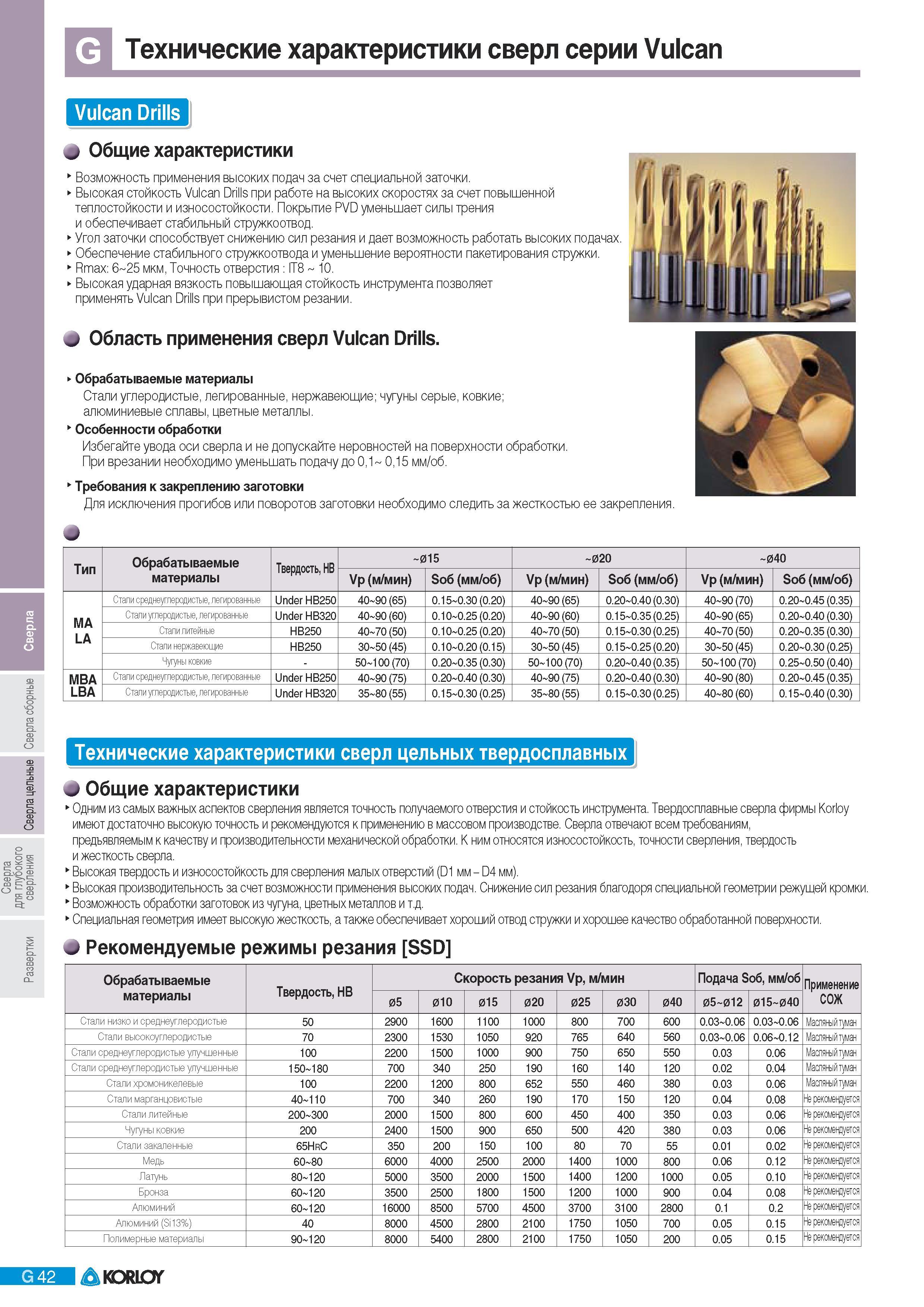

Область применения и основные особенности спиральных монолитных сверл Korloy Vulcan Возможность применения высоких подач сверлильного инструмента за счет специальной заточки. Высокая стойкость Vulcan Drills при работе на высоких скоростях за счет повышенной теплостойкости и износостойкости. Покрытие PVD уменьшает силы трения и обеспечивает стабильный стружкоотвод. Угол заточки способствует снижению сил резания и дает возможность работать высоких подачах. Обеспечение стабильного стружкоотвода и уменьшение вероятности пакетирования стружки. Rmax 6 25 мкм Точность отверстия IT8 10. Высокая ударная вязкость повышающая стойкость инструмента позволяет применять Vulcan Drills при прерывистом резании. Область применения сверл Vulcan Drills. Обрабатываемые материалы Стали углеродистые легированные нержавеющие; чугуны серые ковкие; алюминиевые сплавы цветные металлы. Особенности обработки Избегайте увода оси сверла и не допускайте неровностей на поверхности обработки. При врезании необходимо уменьшать подачу до 01 015 мм/об. Требования к закреплению заготовки Для исключения прогибов или поворотов заготовки необходимо следить за жесткостью ее закрепления Тип Обрабатываемые материалы Твердость НВ -015 -020 -040 Vр (м мин) Эоб (мм/об) Vр (м мин) Эоб (мм/об) Vр (м мин) Эоб (мм/об) MA LA Стали среднеуглеродистые легированные Under HB250 40 90 (65) 0.15 0.30 (0.20) 40 90 (65) 0.20 0.40 (0.30) 40 90 (70) 0.20 0.45 (0.35) Стали углеродистыелегированные Under HB320 40 90 (60) 0.10 0.25 (0.20) 40 90 (60) 0.15 0.35(0.25) 40 90 (65) 0.20 0.40 (0.30) Стали литейные HB250 40 70 (50) 0.10 0.25 (0.20) 40 70 (50) 0.15 0.30(0.25) 40 70 (50) 0.20 0.35 (0.30) Стали нержавеющие HB250 30 50 (45) 0.10 0.20 (0.15) 30 50 (45) 0.15 0.25(0.20) 30 50 (45) 0.20 0.30 (0.25) Чугуны ковкие - 50 100 (70) 0.20 0.35 (0.30) 50 100 (70) 0.20 0.40 (0.35) 50 100 (70) 0.25 0.50 (0.40) MBA LBA Стали среднеуглеродистые легированные Under HB250 40 90 (75) 0.20 0.40 (0.30) 40 90 (75) 0.20 0.40 (0.30) 40 90 (80) 0.20 0.45 (0.35) Стали углеродистыелегированные Under HB320 35 80 (55) 0.15 0.30 (0.25) 35 80 (55) 0.15 0.30(0.25) 40 80 (60) 0.15 0.40 (0.30) Технические характеристики сверл цельных твердосплавных Общие характеристики Одним из самых важных аспектов сверления является точность получаемого отверстия и стойкость инструмента. Твердосплавные сверла фирмы Korloy имеют достаточно высокую точность и рекомендуются к применению в массовом производстве. Сверла отвечают всем требованиям предъявляемым к качеству и производительности механической обработки. К ним относятся износостойкость точности сверления твердость и жесткость сверла. Высокая твердость и износостойкость для сверления малых отверстий (D1 мм - D4 мм). Высокая производительность за счет возможности применения высоких подач. Снижение сил резания благодоря специальной геометрии режущей кромки. Возможность обработки заготовок из чугуна цветных металлов Специальная геометрия имеет высокую жесткость а также обеспечивает хороший отвод стружки и хорошее качество обработанной поверхности. Рекомендуемые режимы резания SSD Обрабатываемые материалы Твердость НВ Скорость резания Vр мин Подача Эоб мм/об Применение СОЖ 05 010 015 020 025 030 040 05-012 015-040 Стали низко и среднеуглеродистые 50 2900 1600 1100 1000 800 700 600 0.03 0.06 0.03 0.06 Масляный туман Стали высокоуглеродистые 70 2300 1530 1050 920 765 640 560 0.03 0.06 0.06 0.12 Масляный туман Стали среднеуглеродистые улучшенные 100 2200 1500 1000 900 750 650 550 0.03 0.06 Масляный туман Стали среднеуглеродистые улучшенные 150 180 700 340 250 190 160 140 120 0.02 0.04 Масляный туман Стали хромоникелевые 100 2200 1200 800 652 550 460 380 0.03 0.06 Масляный туман Стали марганцовистые 40 110 700 340 260 190 170 150 120 0.04 0.08 Не рекомендуется Стали литейные 200 300 2000 1500 800 600 450 400 350 0.03 0.06 Не рекомендуется Чугуны ковкие 200 2400 1500 900 650 500 420 380 0.03 0.06 Не рекомендуется Стали закаленные 65HrC 350 200 150 100 80 70 55 0.01 0.02 Не рекомендуется Медь 60 80 6000 4000 2500 2000 1400 1000 800 0.06 0.12 Не рекомендуется Латунь 80 120 5000 3500 2000 1500 1400 1200 1000 0.05 0.10 Не рекомендуется Бронза 60 120 3500 2500 1800 1500 1200 1000 900 0.04 0.08 Не рекомендуется Алюминий 60 120 16000 8500 5700 4500 3700 3100 2800 0.1 0.2 Не рекомендуется Алюминий (Si13%) 40 8000 4500 2800 2100 1750 1050 700 0.05 0.15 Не рекомендуется Полимерные материалы 90 120 8000 5400 2800 2100 1750 1050 200 0.05 0.15 Не рекомендуется G 42 KORLOY Технические характеристики сверл серии Vulcan Vulcan Drills Общие характеристики
