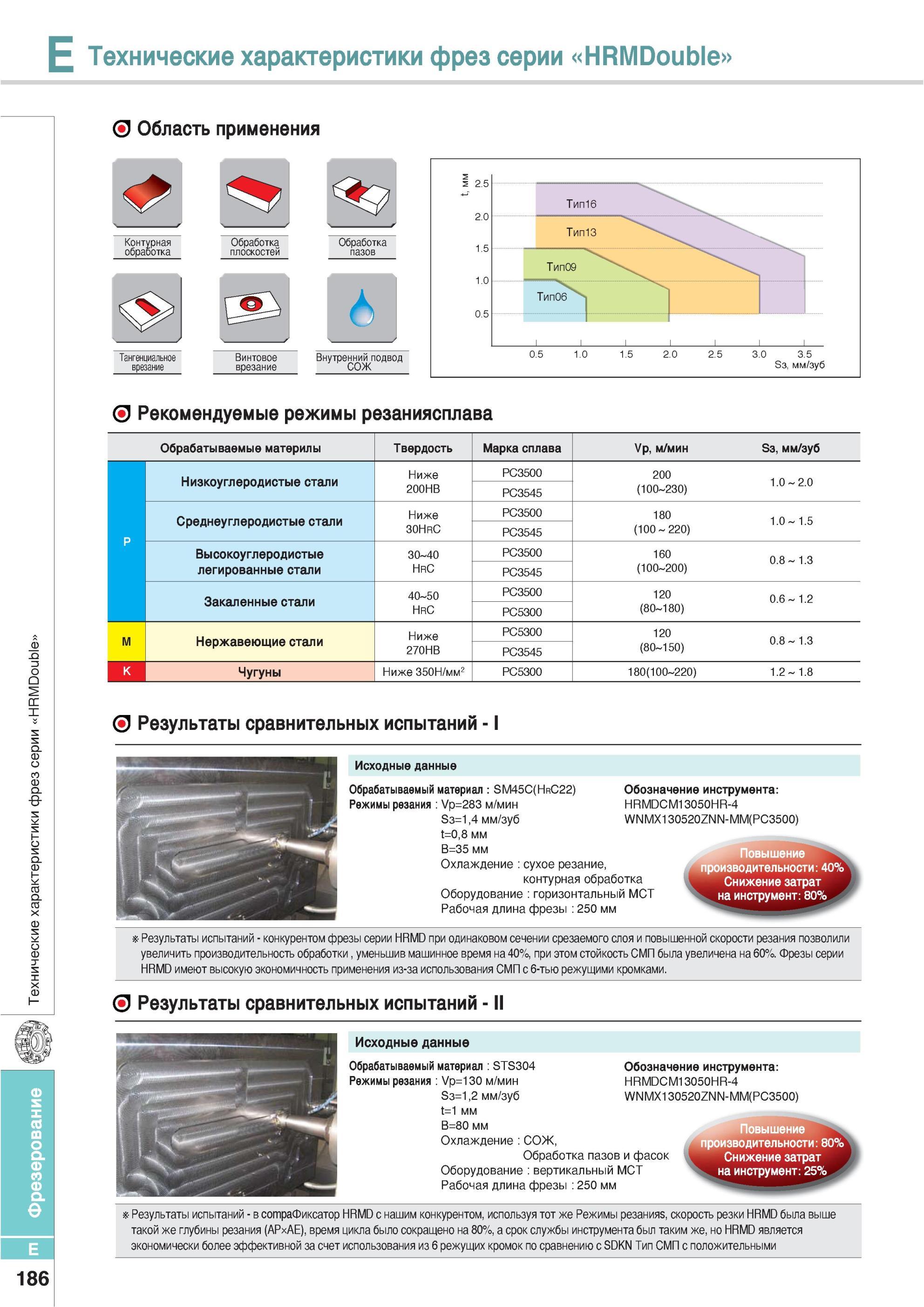

Область применения фрез Korloy серии HRMDouble Контурная обработка Обработка плоскостей Обработка пазов Тангенциальное врезание Винтовое врезание Внутренний подвод сож Тип16 Тип13 Тип09 Тип06 Рекомендуемые режимы резаниясплава Обрабатываемые материлы Т вердость Марка сплава Vp м/мин S3 мм/зуб Низкоуглеродистые стали Ниже PC3500 200 1.0 2.0 200HB PC3545 (100 230) Среднеуглеродистые стали Ниже PC3500 180 1.0 1.5 30HRC PC3545 (100 220) Высокоуглеродистые 30 40 PC3500 160 0.8 1.3 легированные стали HrC PC3545 (100 200) Закаленные стали 40 50 PC3500 120 0.6 1.2 HRC PC5300 (80 180) Нержавеющие стали Ниже PC5300 120 0.8 1.3 270HB PC3545 (80 150) Чугуны Ниже 350Н/мм2 PC5300 180(100 220) 1.2 1.8 Результаты сравнительных испытаний Исходные данные Обрабатываемый материал БM45C(HRC22) Режимы резания Vp=283 м/мин Бз=1,4 мм/зуб t=0,8 мм В=35 мм Охлаждение сухое резание контурная обработка Оборудование горизонтальный МСТ Рабочая длина фрезы 250 мм Обозначение инструмента HRMDCM13050HR-4 WNMX130520ZNN-MM(PC3500) Повышение производительности 40% Снижение затрат на инструмент 80% Результаты испытаний конкурентом фрезы серии HRMD при одинаковом сечении срезаемого слоя и повышенной скорости резания позволили увеличить производительность обработки уменьшив машинное время на 40% при этом стойкость СМП была увеличена на 60%. Фрезы серии HRMD имеют высокую экономичность применения из-за использования СМП с 6-тью режущими кромками. Результаты сравнительных испытаний Исходные данные Обрабатываемый материал Б1Б304 Режимы резания Vp=130 м/мин Бз=1,2 мм/зуб t=1 мм В=80 мм Охлаждение СОЖ Обработка пазов и фасок Оборудование вертикальный МСТ Рабочая длина фрезы 250 мм Обозначение инструмента HRMDCM13050HR-4 WNMX130520ZNN-MM(PC3500) Повышение производительности 80% Снижение затрат на инструмент 25% j Результаты испытаний в сотраФиксатор HRMD с нашим конкурентом используя тот же Режимы резанияБ скорость резки HRMD была выше такой же глубины резания (APkAE) время цикла было сокращено на 80% а срок службы инструмента был таким же но HRMD является экономически более эффективной за счет использования из 6 режущих кромок по сравнению с БDKN Тип СМП с положительными K E 186 Технические характеристики
