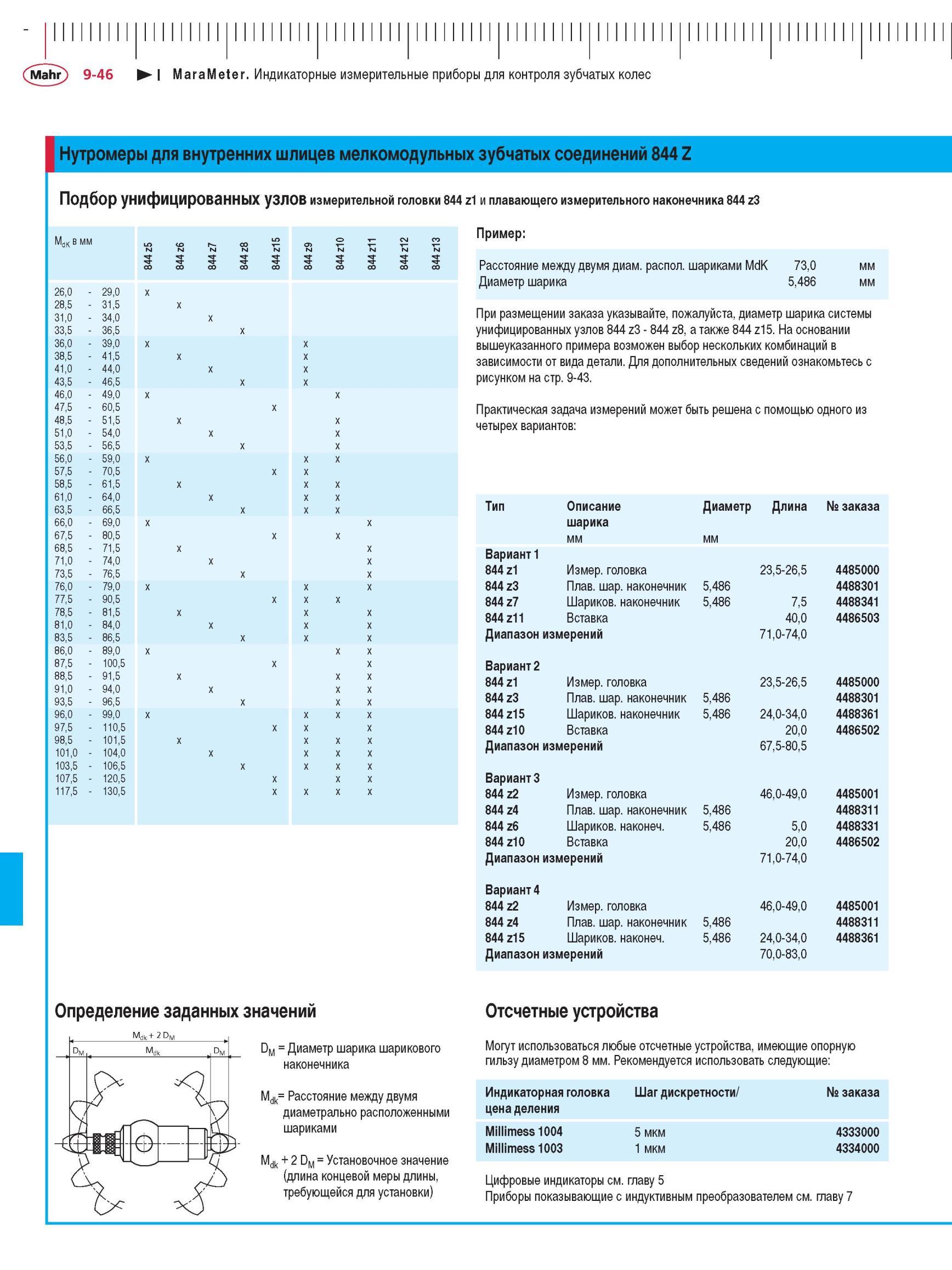

Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Подбор унифицированных узлов измерительной головки 844 z1 и плава

Нутромеры для внутренних шлицев мелкомодульных зубчатых соединений 844 Z Подбор унифицированных узлов измерительной головки 844 z1 и плавающего измерительного наконечника 844 z3 Пример N 55 Расстояние между двумя диаметрально расположенными шариками MdK 73,0 Диаметр шарика 5,486 MdK в мм LO N 00 0 N 00 f- N 00 00 N 00 00 00 о N 00 N 00 26,0 - 29,0 x 28,5 - 31,5 x 31,0 - 34,0 x 33,5 - 36,5 x 36,0 - 39,0 38,5 - 41,5 41,0 - 44,0 43,5 - 46,5 46,0 - 49,0 47,5 - 60,5 x 48,5 - 51,5 51,0 - 54,0 53,5 - 56,5 56,0 - 59,0 57,5 - 70,5 58,5 - 61,5 61,0 - 64,0 63,5 - 66,5 66,0 - 69,0 67,5 - 80,5 68,5 - 71,5 71,0 - 74,0 73,5 - 76,5 76,0 - 79,0 77,5 - 90,5 78,5 - 81,5 81,0 - 84,0 83,5 - 86,5 86,0 - 89,0 87,5 - 100,5 88,5 - 91,5 91,0 - 94,0 93,5 - 96,5 96,0 - 99,0 x 97,5 - 110,5 98,5 - 101,5 x 101,0 - 104,0 x 103,5 - 106,5 x 107,5 - 120,5 117,5 - 130,5 x мм При размещении заказа указывайте, пожалуйста, диаметр шарика системы унифицированных узлов 844 z3 - 844 z8, а также 844 z15. На основании вышеуказанного примера возможен выбор нескольких комбинаций в зависимости от вида детали. Для дополнительных сведений ознакомьтесь с рисунком на стр. 9-43. Практическая задача измерений может быть решена с помощью одного из четырех вариантов Тип Описание шарика мм Диаметр мм Длина № заказа Вариант 1 844 z1 Измерительная головка 23,5-26,5 4485000 844 z3 Плавающий шариковый наконечник 5,486 4488301 844 z7 Шариков. наконечник 5,486 7,5 4488341 844 z11 Вставка 40,0 4486503 Диапазон измерений 71,0-74,0 Вариант 2 844 z1 Измерительная головка 23,5-26,5 4485000 844 z3 Плав. шар. наконечник 5,486 4488301 844 z15 Шариков. наконечник 5,486 24,0-34,0 4488361 844 z10 Вставка 20,0 4486502 Диапазон измерений 67,5-80,5 Вариант 3 844 z2 Измер. головка 46,0-49,0 4485001 844 z4 Плав. шар. наконечник 5,486 4488311 844 z6 Шариковый наконечник 5,486 5,0 4488331 844 z10 Вставка 20,0 4486502 Диапазон измерений 71,0-74,0 Вариант 4 844 z2 Измер. головка 46,0-49,0 4485001 844 z4 Плав. шар. наконечник 5,486 4488311 844 z15 Шариков. наконеч. 5,486 24,0-34,0 4488361 Диапазон измерений 70,0-83,0 Определение заданных значений DM = Диаметр шарика шарикового наконечника Mdk= Расстояние между двумя диаметрально расположенными шариками Mdk + 2 DM = Установочное значение (длина концевой меры длины, требующейся для установки) Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикаторная головка Шаг дискретности/ № заказа цена деления Millimess 1004 5 мкм 4333000 Millimess 1003 1 мкм 4334000 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. главу 7 MaraMeter. Индикаторные измерительные приборы для контроля зубчатых колес
