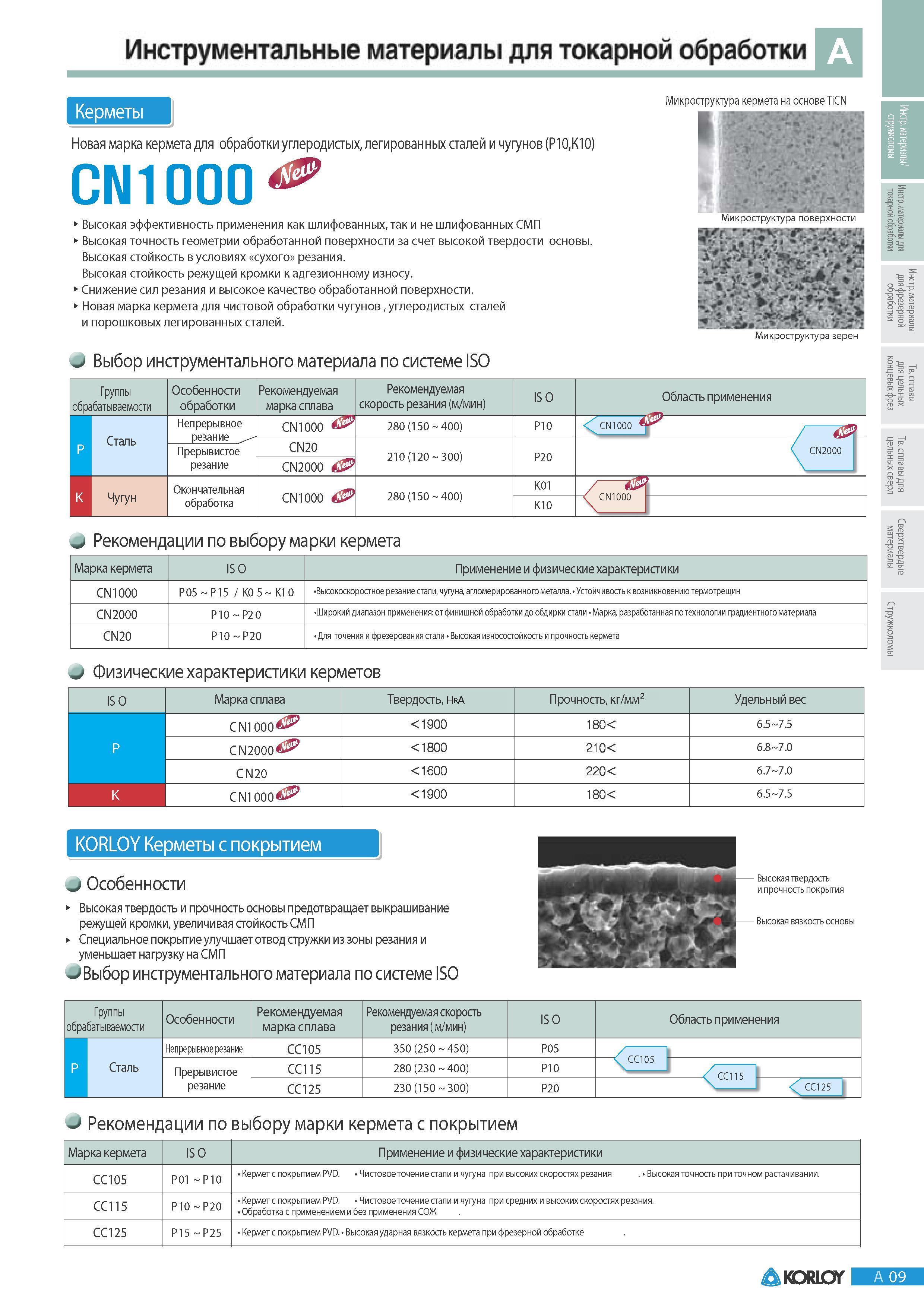

Новая марка кермета Korloy для обработки углеродистых легированных сталей и чугунов (Р10К10) Микроструктура кермета на основе TiCN Высокая эффективность пр

Новая марка кермета Korloy для обработки углеродистых легированных сталей и чугунов (Р10К10) Микроструктура кермета на основе TiCN Высокая эффективность применения как шлифованных так и не шлифованных СМП Высокая точность геометрии обработанной поверхности за счет высокой твердости основы. Высокая стойкость в условиях сухого резания. Высокая стойкость режущей кромки к адгезионному износу. Снижение сил резания и высокое качество обработанной поверхности. Новая марка кермета для чистовой обработки чугунов углеродистых сталей и порошковых легированных сталей. Выбор инструментального материала по системе ISO Микроструктура поверхности r Микроструктура зерен Группы обрабатываемости Особенности Рекомендуемая обработки марка сплава Рекомендуемая скорость резания (м мин) ISO Область применения CN1000 Сталь Непрерывное резание CN1000 280 (150 400) P10 Прерывистое резание CN20 CN2000 Р 210 (120 300) P20 CN2000 Чугун Окончательная обработка CN1000 280 (150 400) K01 K10 CN1000 Рекомендации по выбору марки кермета Марка кермета ISO Применение и физические характеристики CN1000 P05 P15 K0 5 K10 Высокоскоростное резание стали чугуна агломерированного металла. Устойчивость к возникновению термотрещин CN2000 P10 P20 Широкий диапазон применения от финишной обработки до обдирки стали Марка разработанная по технологии градиентного материала CN20 P10 P20 Для точения и фрезерования стали Высокая износостойкость и прочность кермета Физические характеристики керметов IS O Марка сплава Твердость hrA Прочность кг/мм2 Удельный вес P CN1000'- 7 1900 180 6.5 7.5 CN2000 1800 210 6.8 7.0 CN20 1600 220 6.7 7.0 CN1000 - 1900 180 6.5 7.5 KORLOY Керметы с покрытием Особенности Высокая твердость и прочность основы предотвращает выкрашивание режущей кромки увеличивая стойкость СМП Специальное покрытие улучшает отвод стружки из зоны резания и уменьшает нагрузку на СМП -'Выбор инструментального материала по системе ISO Высокая твердость и прочность покрытия Высокая вязкость основы Особенности Рекомендуемая марка сплава Рекомендуемая скорость резания ( мин) ISO Область применения Непрерывное резание CC105 350 (250 450) P05 Прерывистое резание CC115 280 (230 400) P10 X 1 i CC125 230 (150 300) P20 115 CC125 Группы обрабатываемости Сталь J Рекомендации по выбору марки кермета с покрытием Марка кермета ISO Применение и физические характеристики CC105 P01 P10 Кермет с покрытием PVD. Чистовое точение стали и чугуна при высоких скоростях резания Высокая точность при точном растачивании. CC115 P10 P20 Кермет с покрытием PVD. Чистовоеточение стали и чугуна при средних и высоких скоростях резания. Обработка с применением и без применения СОЖ CC125 P15 P25 Кермет с покрытием PVD. Высокая ударная вязкость кермета при фрезерной обработке KORLOY A 09 Инструментальные материалы для токарной обработки Керметы
