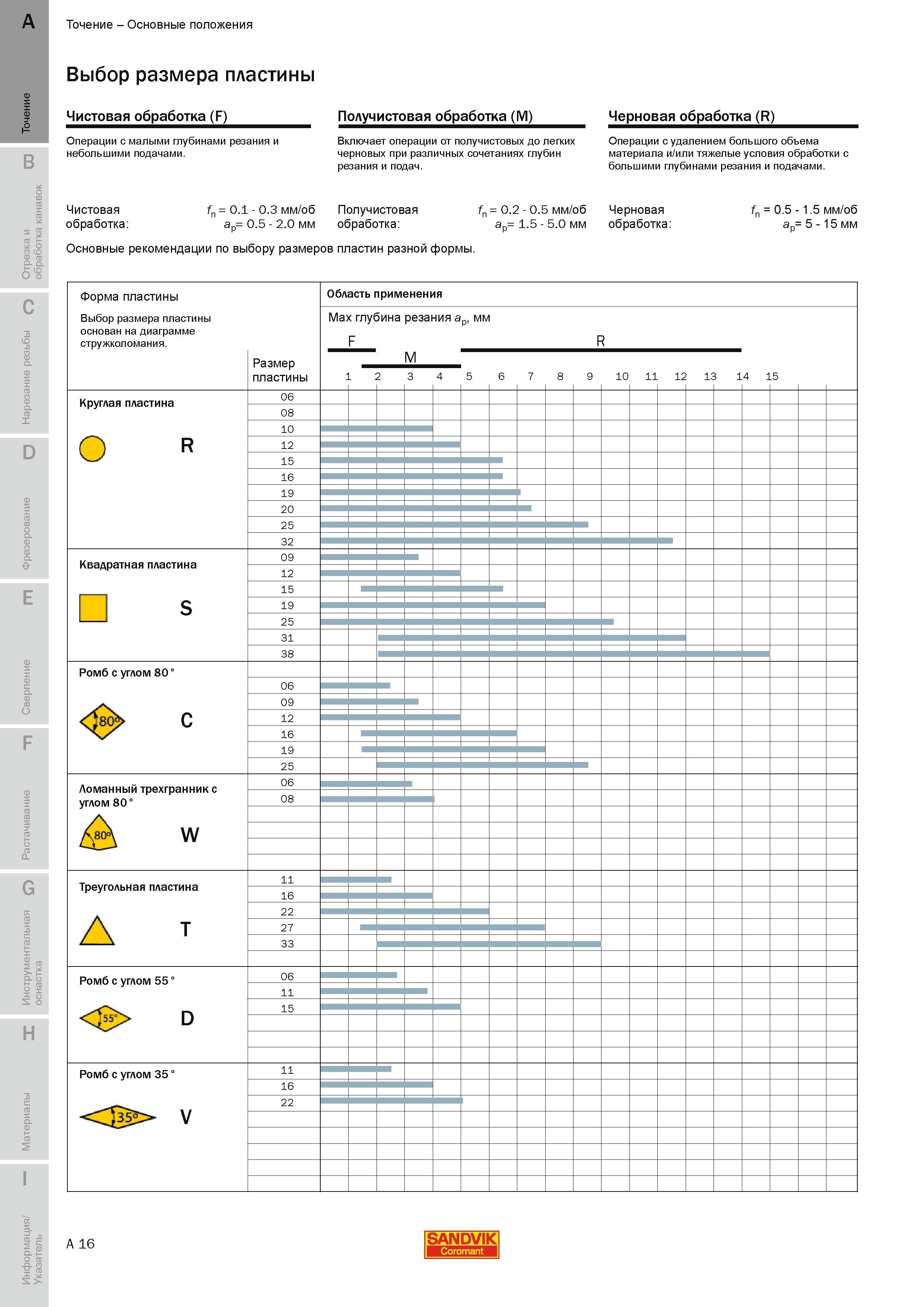

Выбор размера режущей пластины в зависимости от типа технологической операции Чистовое точение с малыми глубинами резания и небольшими подачами Получистовое точение (M) Включает операции от получистовых до легких черновых при различных сочетаниях глубин резания и подач. Черновая обработка (R) Операции с удалением большого объема материала и или тяжелые условия обработки с большими глубинами резания и подачами. Чистовая обработка fn 0.1 - 0.3 мм/об ap 0.5 - 2.0 мм Получистовая обработка fn 0.2 - 0.5 мм/об ap 1.5 - 5.0 мм Черновая обработка fn 0.5 - 1.5 мм/об ap 5 - 15 мм Основные рекомендации по выбору размеров пластин разной формы. Форма пластины Выбор размера пластины основан на диаграмме стружколомания. Размер пластины Область применения Max глубина резания ap мм F M 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Круглая пластина R 06 08 10 12 15 16 19 20 25 32 Квадратная пластина S 09 12 15 19 25 31 38 Ромб с углом 80 0 C 06 09 12 16 19 25 Ломанный трехгранник с углом 80 W 06 08 Треугольная пластина T 11 16 22 27 33 Ромб с углом 55 g D 06 11 15 Ромб с углом 35 V 11 16 22 R A 16 SANDVIK Coromant Точение Основные положения Выбор размера пластины Чистовая обработка (F)
