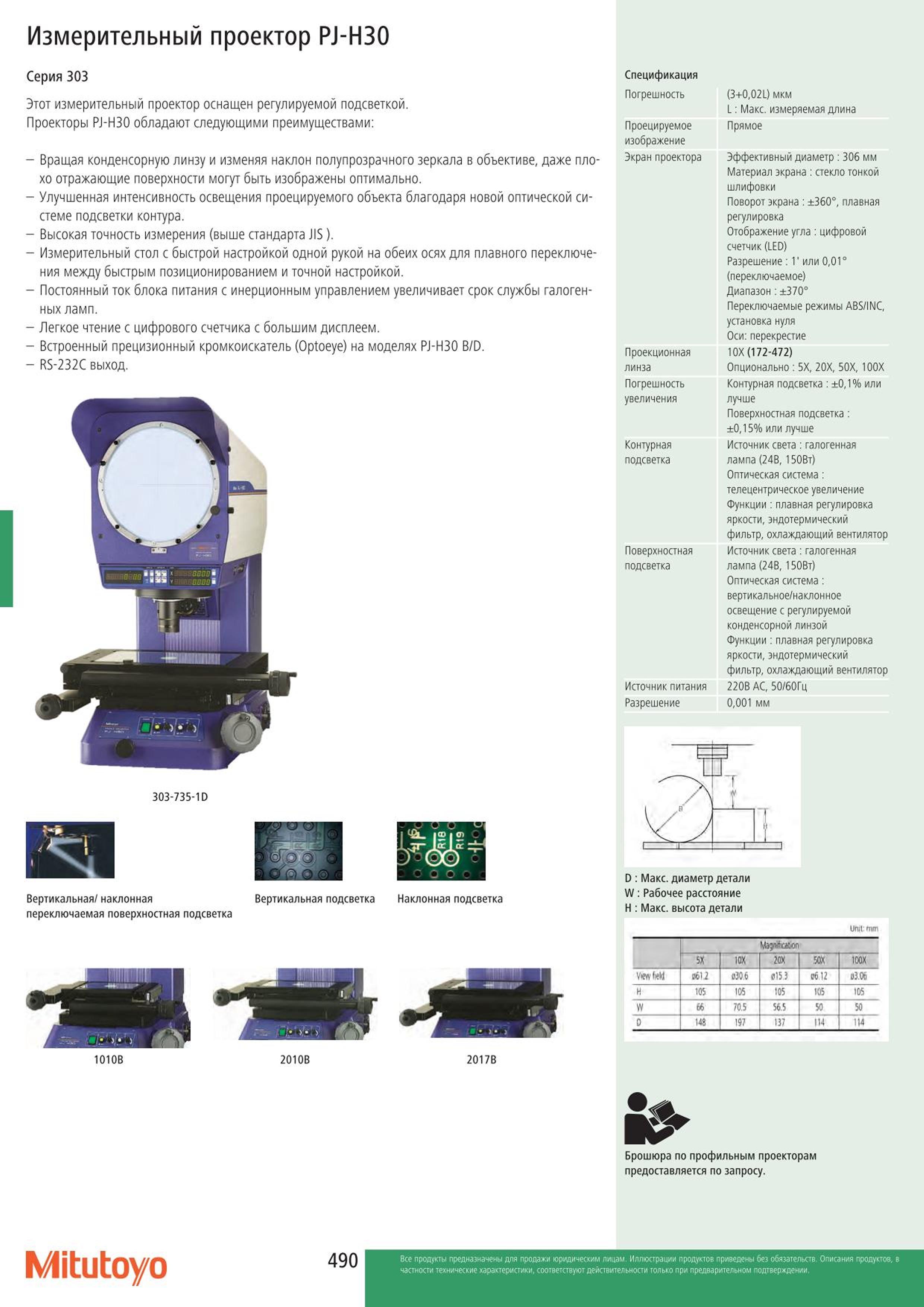

Настольные измерительные проекторы Mitutoyo PJ H30 дают высокую точность измерения которая превышает требования стандартов JIS Спецификация оптического оборудования Измерительный проектор PJ-H30 Серия 303 Этот измерительный проектор оснащен регулируемой подсветкой. Проекторы PJ-H30 обладают следующими преимуществами: Вращая конденсорную линзу и изменяя наклон полупрозрачного зеркала в объективе даже плохо отражающие поверхности могут быть изображены оптимально. Улучшенная интенсивность освещения проецируемого объекта благодаря новой оптической системе подсветки контура. Высокая точность измерения (выше стандарта JIS). Измерительный стол с быстрой настройкой одной рукой на обеих осях для плавного переключения между быстрым позиционированием и точной настройкой. Постоянный ток блока питания с инерционным управлением увеличивает срок службы галогенных ламп. Легкое чтение с цифрового счетчика с большим дисплеем. Встроенный прецизионный кромкоискатель (Optoeye) на моделях PJ-H30 B D. RS-232C выход. Спецификация Погрешность Проецируемое изображение Экран проектора Проекционная линза Погрешность увеличения Контурная подсветка Поверхностная подсветка Источник питания Разрешение (3+002L) мкм L: Макс. измеряемая длина Прямое Эффективный диаметр 306 мм Материал экрана стекло тонкой шлифовки Поворот экрана 360 плавная регулировка Отображение угла: цифровой счетчик (LED) Разрешение: или 00Г (переключаемое) Диапазон: 370 Переключаемые режимы ABS INC установка нуля Оси: перекрестие 10Х (172-472) Опционально 5Х 20Х 50Х 100Х Контурная подсветка 01% или лучше Поверхностная подсветка: 015% или лучше Источник света: галогенная лампа (24В 150Вт) Оптическая система: телецентрическое увеличение Функции: плавная регулировка яркости эндотермический фильтр охлаждающий вентилятор Источник света: галогенная лампа (24В 150Вт) Оптическая система: вертикальное наклонное освещение с регулируемой конденсорной линзой Функции: плавная регулировка яркости эндотермический фильтр охлаждающий вентилятор 220В АС 50 60Гц 0001 мм 303-735-1D ООО Вертикальная наклонная Вертикальная подсветка Наклонная подсветка переключаемая поверхностная подсветка D Макс. диаметр детали W: Рабочее расстояние Н Макс. высота детали Unit mm Magnification 5Х 10Х 50Х 100Х V ew 0612 оЗО.б 0)5.3 об 12 03.06 н 105 105 105 105 105 W 66 70.5 56.5 50 50 0 148 197 137 114 114 1010В 2010В 2017В Брошюра по профильным проекторам предоставляется по запросу. Mitutoyo 490 О .
