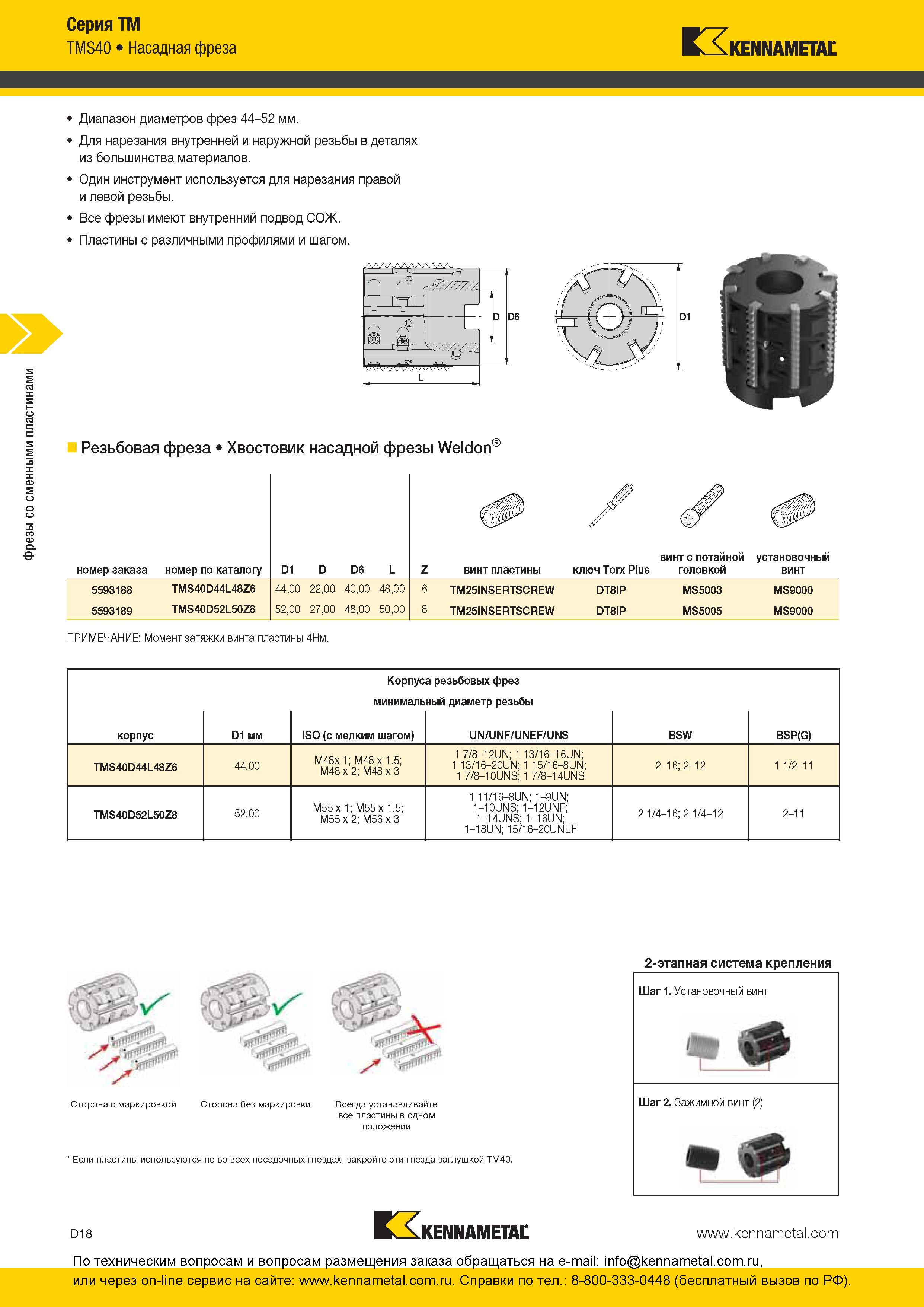

Насадные резьбонарезные фрезы Kennametal Диапазон диаметров резьбофрез 44-52 мм Металлорежущий инструмент нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. Резьбовая фреза Хвостовик насадной фрезы Weldon винт с потайной установочный номер заказа номер по каталогу D1 D D6 L Z винт пластины ключ Torx Plus головкой винт 5593188 TMS40D44L48Z6 44,00 22,00 40,00 48,00 6 TM25INSERTSCREW DT8IP MS5003 MS9000 5593189 TMS40D52L50Z8 52,00 27,00 48,00 50,00 8 TM25INSERTSCREW DT8IP MS5005 MS9000 ПРИМЕЧАНИЕ Момент затяжки винта пластины 4Нм. корпус D1 мм Корпус минималь ISO (с мелким шагом) а резьбовых фрез ный диаметр резьбы UN/UNF/UNEF/UNS BSW BSP(G) TMS40D44L48Z6 44.00 M48x 1; M48 x 1.5; M48 x 2; M48 x 3 1 7/8-12UN; 1 13/16-16UN; 1 13/16-20UN; 1 15/16-8UN; 1 7/8-10UNS; 1 7/8-14UNS 2-16; 2-12 1 1/2-11 TMS40D52L50Z8 52.00 M55 x 1; M55 x 1.5; M55 x 2; M56 x 3 1 11/16-8UN; 1-9UN; 1-10UNS; 1-12UNF; 1-14UNS; 1-16UN; 1-18UN; 15/16-20UNEF 2 1/4-16; 2 1/4-12 2-11 2-этапная система крепления Сторона с маркировкой Сторона без маркировки Всегда устанавливайте все пластины в одном положении Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушкой TM40. D18 KENNAMETAL Фрезы со сменными пластинами Серия TМ TMS40
