TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

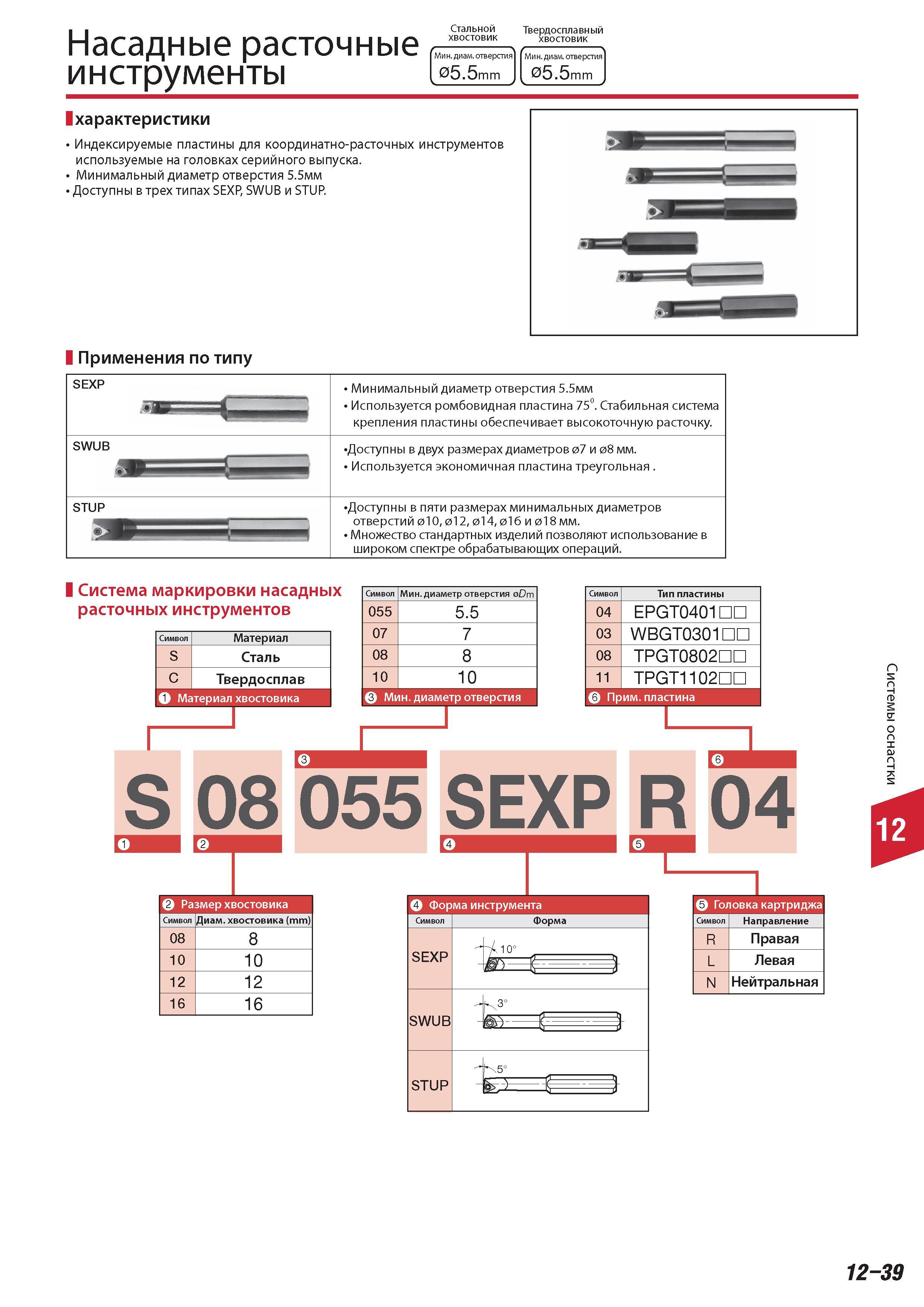

851 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.12-39 |
|||||
Насадные расточные инструменты Tungaloy Стальной хвостовик Твердосплавный хвостовик Минимальный диаметр отверстия 05 5 mm Индексируемые пластины для коордНасадные расточные инструменты Tungaloy Стальной хвостовик Твердосплавный хвостовик Минимальный диаметр отверстия 05.5 mm Индексируемые пластины для координатно-расточных инструментов используемые на головках серийного выпуска Минимальный диаметр отверстия 05.5 mm характеристики . Минимальный диаметр отверстия 5.5мм Доступны в трех типах SEXP SWUB и STUP. Применения по типу SEXP SWUB STUP Минимальный диаметр отверстия 5.5мм Используется ромбовидная пластина 75. Стабильная система крепления пластины обеспечивает высокоточную расточку. Доступны в двух размерах диаметров 07 и 08 мм. Используется экономичная пластина треугольная Доступны в пяти размерах минимальных диаметров отверстий 01 012 014 016 и 018 мм. Множество стандартных изделий позволяют использование в широком спектре обрабатывающих операций. Система маркировки насадных расточных инструментов Символ Материал S Сталь C Твердосплав О Материал хвостовика Символ Минимальный диаметр отверстия Dm 055 5.5 07 7 08 8 10 10 Минимальный диаметр отверстия Символ Тип пластины 04 EPGT0401 03 WBGT0301nn 08 TPGT0802m 11 TPGT1102rn Прим. пластина S 08 055 SEXP R 04 Размер хвостовика Форма инструмента Е53 Символ Диаметр хвостовика (mm) 08 8 10 10 12 12 16 16 Головка картриджа SEXP 10 SWUB STUP -gp Символ Направление R Правая L Левая N Нейтральная 12-39 Системы оснастки |
|||||
