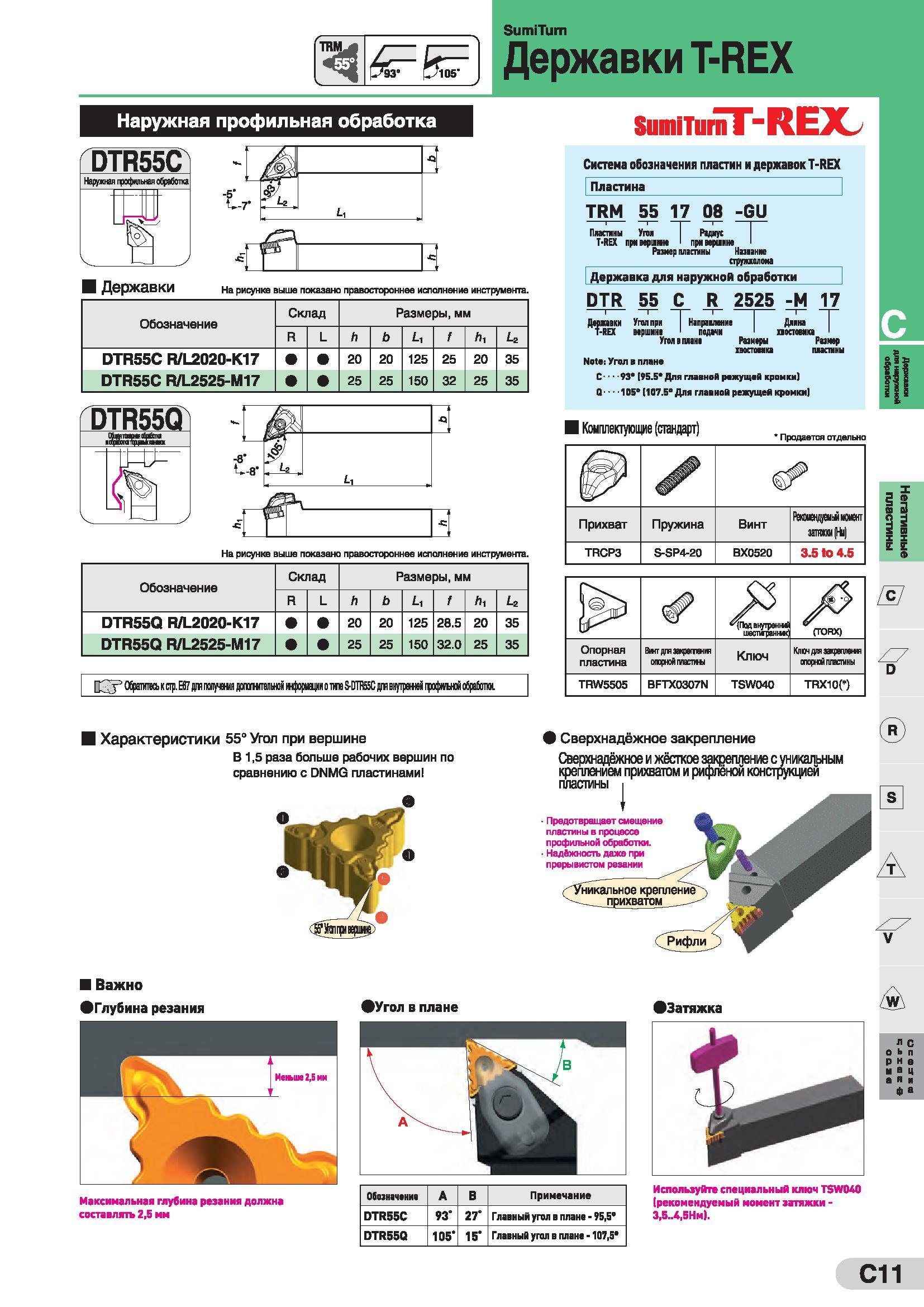

Наружные токарные державки Sumitomo T- REX серии со сменными режущими пластинами Сверхнадёжное и жёсткое закрепление СРП с уникальным креплением _ прихватом и рифленой конструкцией пластаны Предотвращает смещение пластины в процессе профильной обработки. Надёжность даже при прерывистом резании I Важно (Глубина резания Максимальная глубина резания должна составлять 2,5 им >Угол в плане 3атяжка Обозначение А В Примечание DTR55C 93 27° Главный угол в плане - 95,5 DTR55Q 105 15 Главный угол в плане -107,5 Используйте специальный ключ TSW040 (рекомендуемый момент затяжки -3,5..4,5Нм). с О Р Н В Н В а я я а С11 обработки пластины Наружная профильная обработка DTR55C Наружная профильная обработка Державки T-REX SumiTurn Система обозначения пластин и державок T-REX Пластина TRM 55 17 08 -GU П метины Упи Радиус Т-REX при вершим I привертим 1 Pantap пластины Название Державки На рисунка выше показано правостороннее исполнение инструмента. Обозначение Склад Размеры, мм R L h f / DTR55C R/L2020-K17 20 20 125 25 20 35 DTR55C R/L2525-M17 25 25 150 32 25 35 DTR55Q Li На рисунке выше показано правостороннее исполнение инструмента. Обозначение Склад Размеры, мм R L h t Лт J-2 DTR55Q R/L2020-K17 20 20 125 28.5 20 35 DTR55Q R/L2525-M17 25 25 150 32.0 25 35 Щу3 Обратитесь к стр. Е87 р парим ропительной жфорнации о tub S-DTR55C р внутрежв рфшойобрабопи. оррислии 1 Державка для наружной обработки | DTR 55 С Д 2525 -М 17 Державки Угол при Направление Длана Т-REX вершина 1 подачи 1 половика 1 Угол в плана Размеры Размер постоаика пластины Note; Угол в плане С-" -93 (95.5 Для главной режущей кромки) Q 105 (107.5 Для главной режущей кромки) I Комплектующие (стандарт) Продается отдельно ✓ Прихват Пружина Винт Реяшдш момент зшш Ни) TRCP3 S-SP4-20 ВХ0520 3.5 4.5 < шестиграни Опорная пластина Вжт для эакратет опорной маетны Ключ Клоч ДЛЯ ЭДЖМИ) опорной ппасшны TRW5505 BFTX0307N TSW040 TRX10O Характеристики 55° Угол при вершине В1,5 раза больше рабочих вершин по сравнению с DNMG пластинами | Сверхнадёжное закрепление
