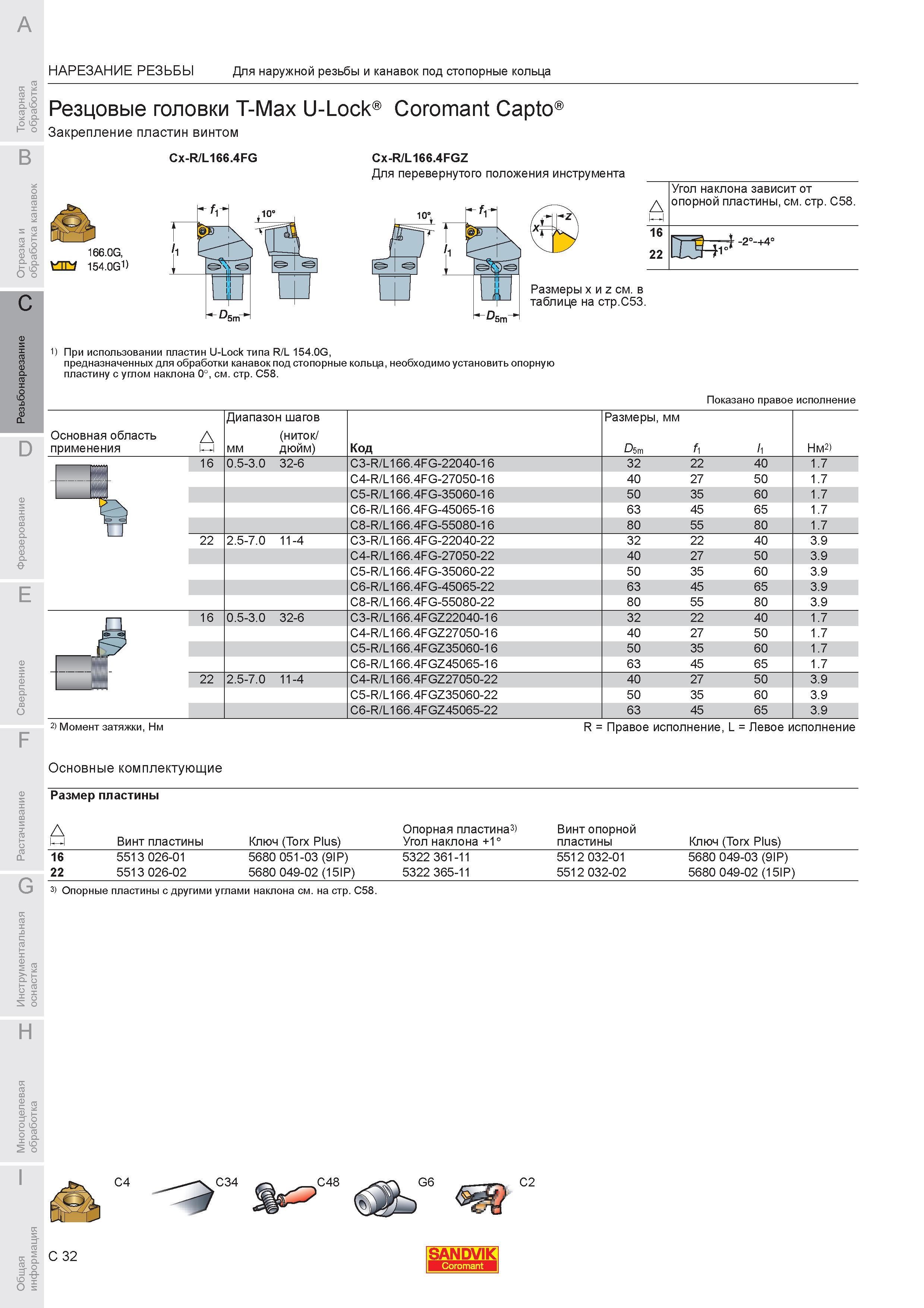

НАРЕЗАНИЕ РЕЗЬБЫ Для наружной резьбы и канавок под стопорные кольца Резцовые головки Sandvik T-Max U-Lock Coromant Capto Закрепление пластин винтом C

НАРЕЗАНИЕ РЕЗЬБЫ Для наружной резьбы и канавок под стопорные кольца Резцовые головки Sandvik T-Max U-Lock Coromant Capto Закрепление пластин винтом Cx-R/L166.4FG Cx-R/L166.4FGZ Для перевернутого положения инструмента 166.0G К М 154.0G1) Угол наклона зависит от опорной пластины см. стр. C58. -2-+4 При использовании пластин U-Lock типа R/L 154.0G предназначенных для обработки канавок под стопорные кольца необходимо установить опорную пластину с углом наклона 0 см. стр. C58. Показано правое исполнение D kj Диапазон шагов (ниток мм дюйм) Код Размеры мм D5m fi li Нм 16 0.5-3.0 32-6 C3-R/L166.4FG-22040-16 32 22 40 1.7 C4-R/L166.4FG-27050-16 40 27 50 1.7 C5-R/L166.4FG-35060-16 50 35 60 1.7 C6-R/L166.4FG-45065-16 63 45 65 1.7 C8-R/L166.4FG-55080-16 80 55 80 1.7 Основная область применения 22 2.5-7.0 11-4 C3-R/L166.4FG-22040-22 32 22 40 3.9 C4-R/L166.4FG-27050-22 40 27 50 3.9 C5-R/L166.4FG-35060-22 50 35 60 3.9 C6-R/L166.4FG-45065-22 63 45 65 3.9 C8-R/L166.4FG-55080-22 80 55 80 3.9 16 0.5-3.0 32-6 C3-R/L166.4FGZ22040-16 32 22 40 1.7 C4-R/L166.4FGZ27050-16 40 27 50 1.7 C5-R/L166.4FGZ35060-16 50 35 60 1.7 C6-R/L166.4FGZ45065-16 63 45 65 1.7 22 2.5-7.0 11-4 C4-R/L166.4FGZ27050-22 40 27 50 3.9 C5-R/L166.4FGZ35060-22 50 35 60 3.9 C6-R/L166.4FGZ45065-22 63 45 65 3.9 2) Момент затяжки Нм R Правое исполнение L Левое исполнение Основные комплектующие Размер пластины Опорная пластина3) Винт опорной к Винт пластины Ключ (Torx Plus) Угол наклона +1 пластины Ключ (Torx Plus) 16 5513 026-01 5680 051-03 (9IP) 5322 361-11 5512 032-01 5680 049-03 (9IP) 22 5513 026-02 5680 049-02 (15IP) 5322 365-11 5512 032-02 5680 049-02 (15IP) 3) Опорные пластины с другими углами наклона см. на стр. C58. C4 C34 C48 G6 C2 C 32 SANDVIK
