Направление инструмента макс : свободный ход макс в направлении инструмента Направление инструмента инкр : свободный ход инкр в направлении

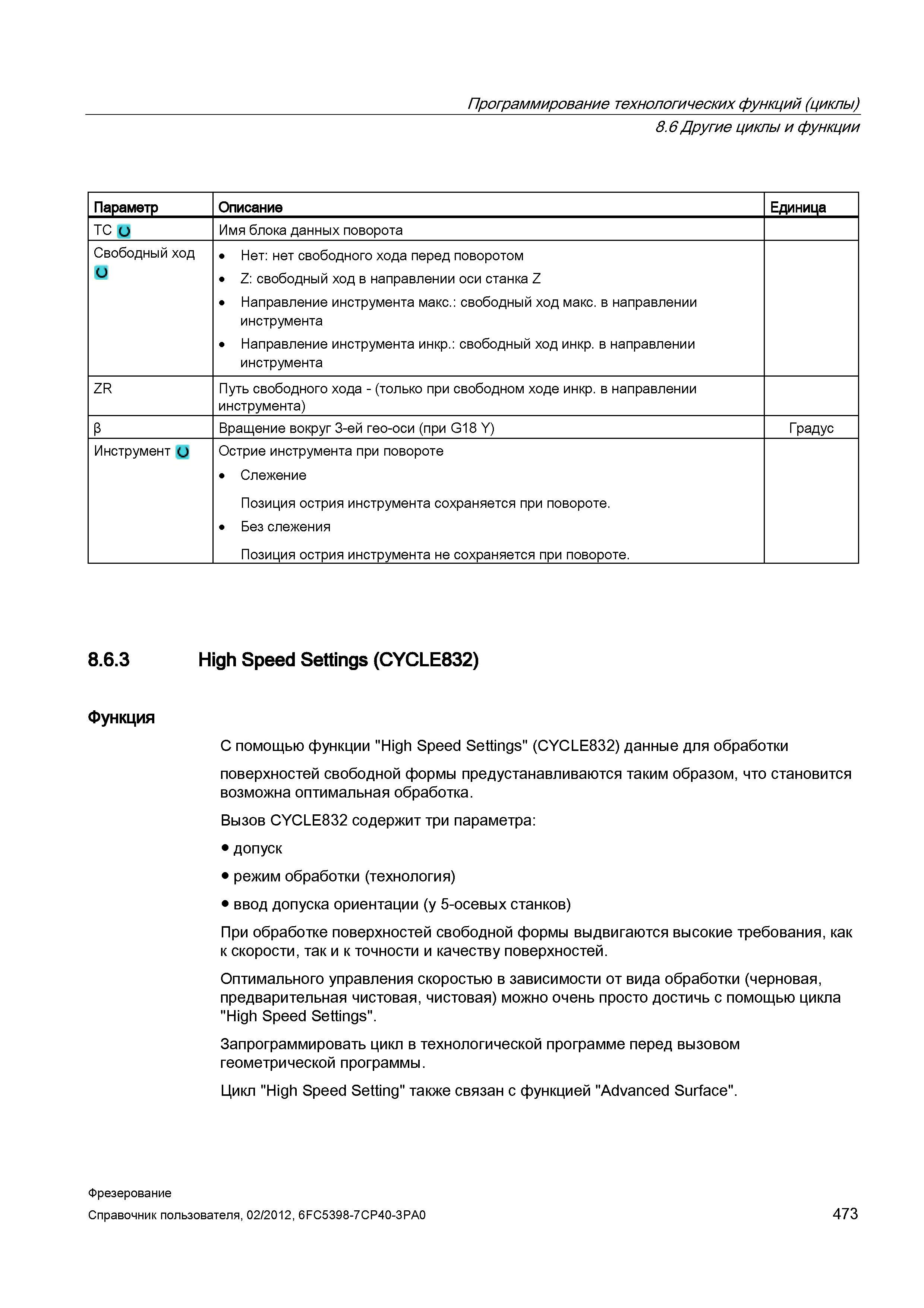

Направление инструмента макс.: свободный ход макс. в направлении инструмента Направление инструмента инкр.: свободный ход инкр. в направлении инструмента ZR Путь свободного хода - (только при свободном ходе инкр. в направлении инструмента) Р Вращение вокруг 3-ей гео-оси (при G18 Y) Градус Инструмент (J Острие инструмента при повороте Слежение Позиция острия инструмента сохраняется при повороте. Без слежения Позиция острия инструмента не сохраняется при повороте. 8.6.3 High Speed Settings (CYCLE832) Функция С помощью функции "High Speed Settings" (CYCLE832) данные для обработки поверхностей свободной формы предустанавливаются таким образом, что становится возможна оптимальная обработка. Вызов CYCLE832 содержит три параметра: допуск режим обработки (технология) ввод допуска ориентации (у 5-осевых станков) При обработке поверхностей свободной формы выдвигаются высокие требования, как к скорости, так и к точности и качеству поверхностей. Оптимального управления скоростью в зависимости от вида обработки (черновая, предварительная чистовая, чистовая) можно очень просто достичь с помощью цикла "High Speed Settings". Запрограммировать цикл в технологической программе перед вызовом геометрической программы. Цикл "High Speed Setting" также связан с функцией "Advanced Surface". Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 473 Программирование технологических функций (циклы) 8.6 Другие циклы и функции Параметр Описание Единица тс и Имя блока данных поворота Свободный ход Нет: нет свободного хода перед поворотом Z: свободный ход в направлении оси станка Z
