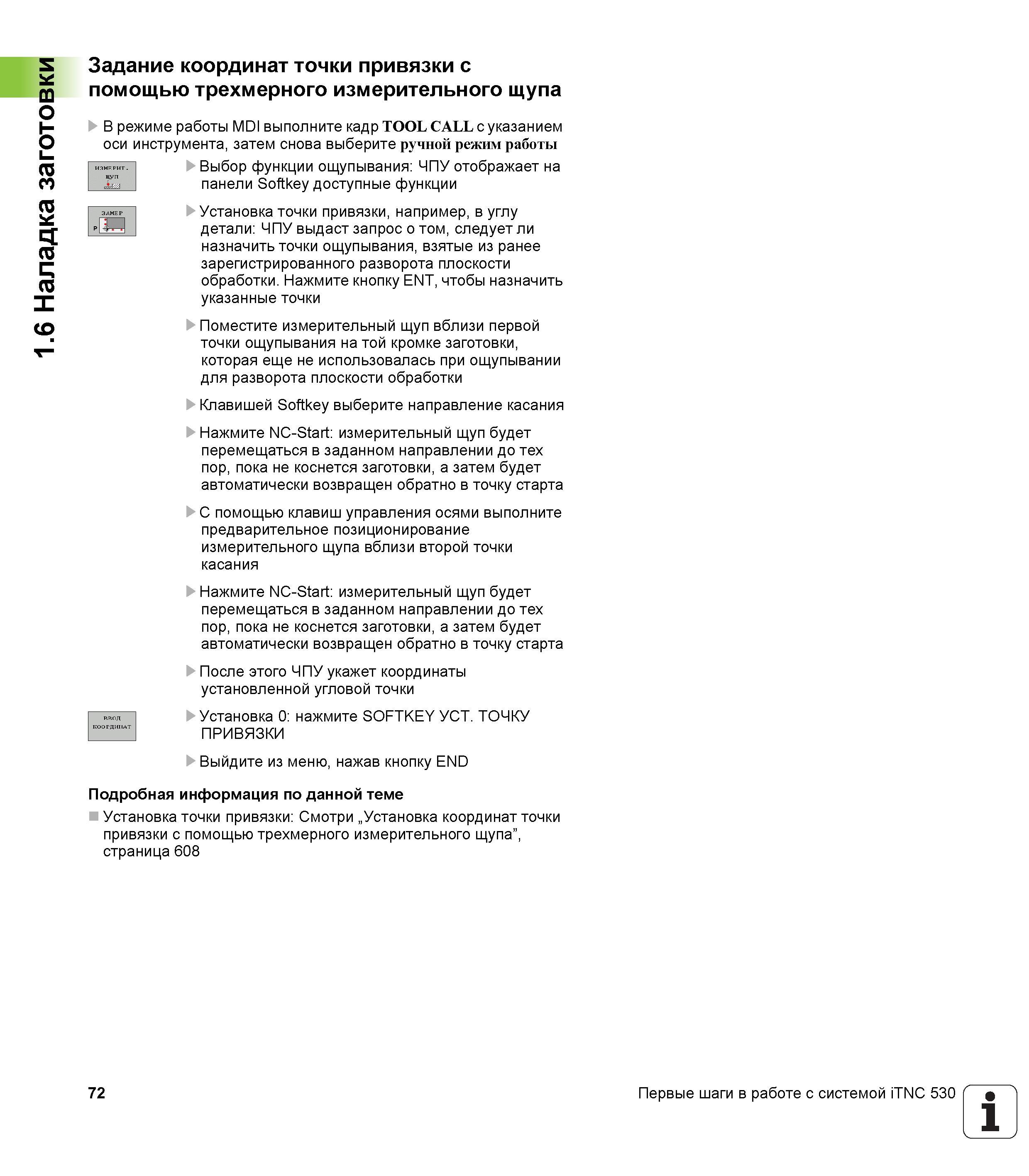

Наладка заготовки Задание координат точки привязки с помощью трехмерного измерительного щупа В режиме работы MDI выполните кадр TOOL CALL с указанием оси инструмента, затем снова выберите ручной режим работы Выбор функции ощупывания: ЧПУ отображает на панели Softkey доступные функции Установка точки привязки, например, в углу детали: ЧПУ выдаст запрос о том, следует ли назначить точки ощупывания, взятые из ранее зарегистрированного разворота плоскости обработки. Нажмите кнопку ENT, чтобы назначить указанные точки Поместите измерительный щуп вблизи первой точки ощупывания на той кромке заготовки, которая еще не использовалась при ощупывании для разворота плоскости обработки Клавишей Softkey выберите направление касания Нажмите NC-Start: измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта С помощью клавиш управления осями выполните предварительное позиционирование измерительного щупа вблизи второй точки касания Нажмите NC-Start: измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта После этого ЧПУ укажет координаты установленной угловой точки Установка 0: нажмите SOFTKEY УСТ. ТОЧКУ ПРИВЯЗКИ U Выйдите из меню, нажав кнопку END Подробная информация по данной теме Установка точки привязки: Смотри „Установка координат точки привязки с помощью трехмерного измерительного щупа”, страница 608 72 Первые шаги в работе с системой iTNC 530
