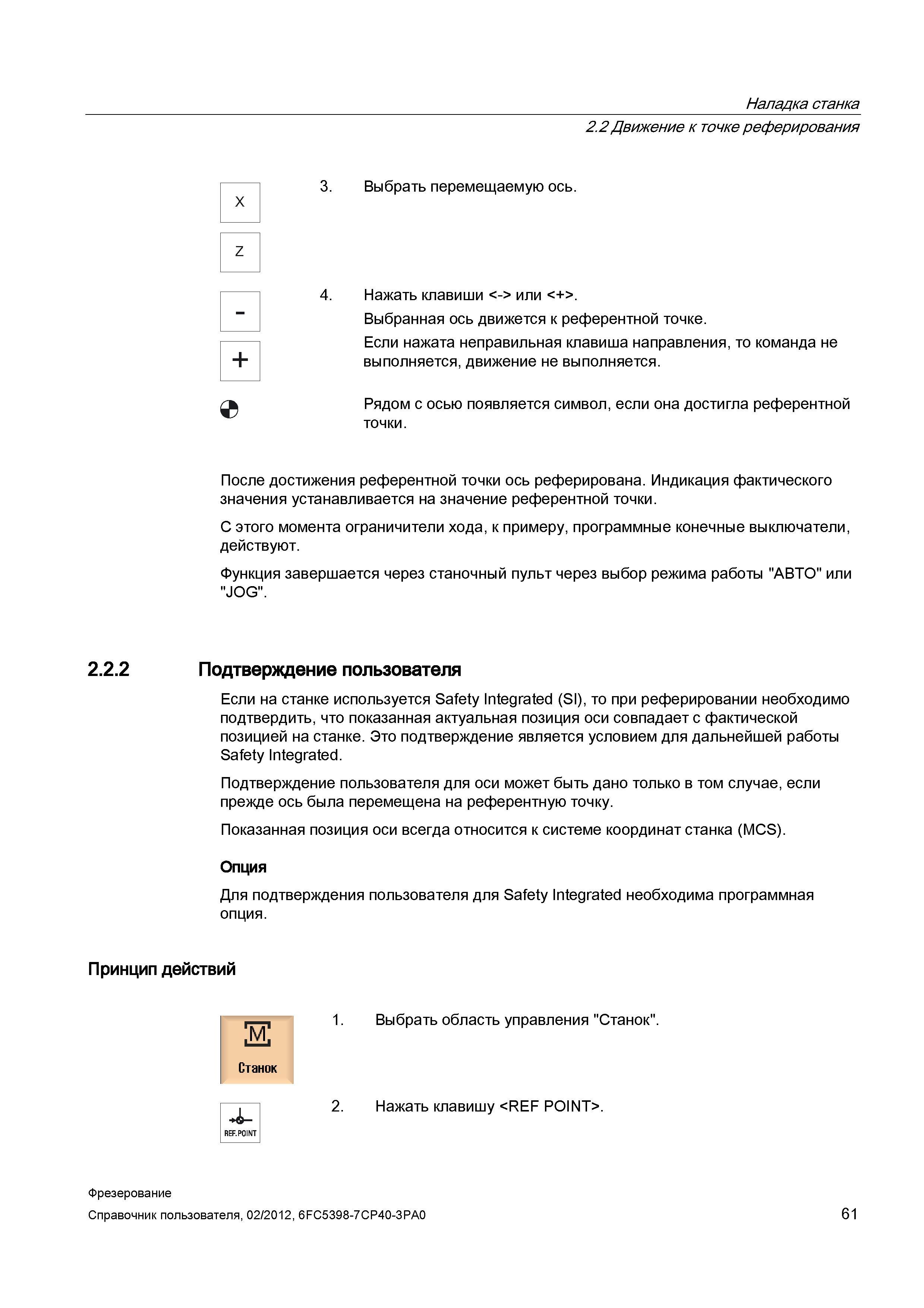

Наладка станка 2.2 Движение к точке реферирования X Z 3. Выбрать перемещаемую ось. Выбранная ось движется к референтной точке. Если нажата неправильная клавиша направления, то команда не + выполняется, движение не выполняется. Рядом с осью появляется символ, если она достигла референтной точки. После достижения референтной точки ось реферирована. Индикация фактического значения устанавливается на значение референтной точки. С этого момента ограничители хода, к примеру, программные конечные выключатели, действуют. Функция завершается через станочный пульт через выбор режима работы "АВТО" или "JOG". 2.2.2 Подтверждение пользователя Если на станке используется Safety Integrated (SI), то при реферировании необходимо подтвердить, что показанная актуальная позиция оси совпадает с фактической позицией на станке. Это подтверждение является условием для дальнейшей работы Safety Integrated. Подтверждение пользователя для оси может быть дано только в том случае, если прежде ось была перемещена на референтную точку. Показанная позиция оси всегда относится к системе координат станка (MCS). Опция Для подтверждения пользователя для Safety Integrated необходима программная опция. Принцип действий А- 1. Выбрать область управления "Станок". 2. Нажать клавишу . Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 61 4. Нажать клавиши <-> или <+>.
