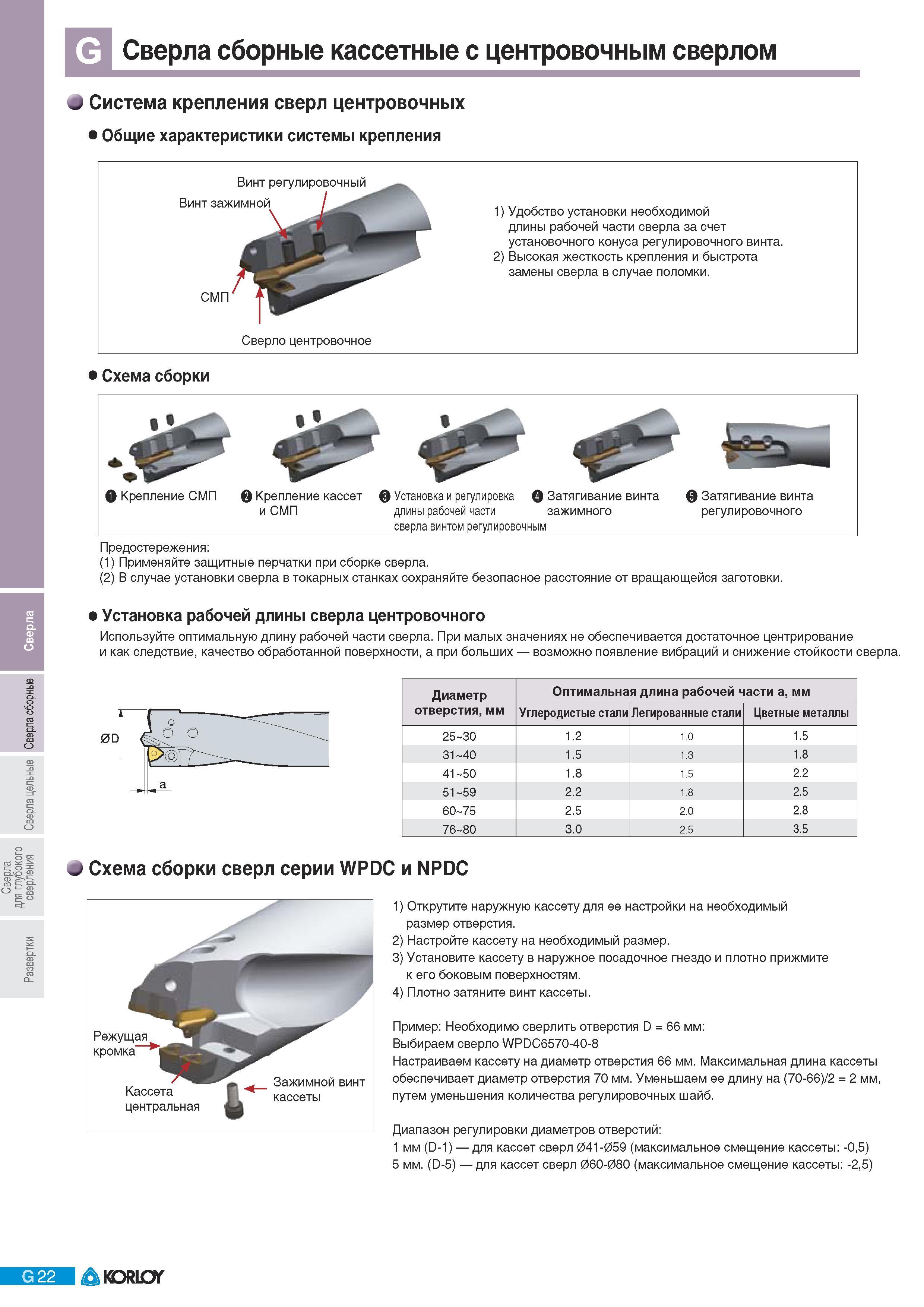

Наглядное описание кассетных сборных сверл Korloy с центровочной режущей частью Удобство установки необходимой длины рабочей части сверла за счет установочного конуса регулировочного винта. 2) Высокая жесткость крепления и быстрота замены сверла в случае поломки. Сверло центровочное Схема сборки О Крепление СМП О Крепление кассет и СМП О Установка и регулировка О Затягивание винта длины рабочей части зажимного сверла винтом регулировочным О Затягивание винта регулировочного Предостережения (1) Применяйте защитные перчатки при сборке сверла. (2) В случае установки сверла в токарных станках сохраняйте безопасное расстояние от вращающейся заготовки. Установка рабочей длины сверла центровочного Используйте оптимальную длину рабочей части сверла. При малых значениях не обеспечивается достаточное центрирование и как следствие качество обработанной поверхности а при больших возможно появление вибраций и снижение стойкости сверла. 0D Диаметр отверстия мм Оптимальная длина рабочей части а мм Углеродистые стали Легированные стали Цветные металлы 25 30 1.2 1.0 1.5 31 40 1.5 1.3 1.8 41 о 1.8 1.5 2.2 9 5 51 2.2 1.8 2.5 60 75 2.5 2.0 2.8 76 80 3.0 2.5 3.5 Схема сборки сверл серии WPDC и NPDC Режущая кромка Кассета центральная Зажимной винт кассеты 1) Открутите наружную кассету для ее настройки на необходимый размер отверстия. 2) Настройте кассету на необходимый размер. 3) Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям. 4) Плотно затяните винт кассеты. Пример Необходимо сверлить отверстия D 66 мм Выбираем сверло WPDC6570-40-8 Настраиваем кассету на диаметр отверстия 66 мм. Максимальная длина кассеты обеспечивает диаметр отверстия 70 мм. Уменьшаем ее длину на (70-66) 2 2 мм путем уменьшения количества регулировочных шайб. Диапазон регулировки диаметров отверстий 1 мм (D-1) для кассет сверл 041-059 (максимальное смещение кассеты -05) 5 мм. (D-5) для кассет сверл 060-080 (максимальное смещение кассеты -25) G 22 Сверла сборные кассетные с центровочным сверлом системы крепления Система крепления сверл центровочных Общие характеристики Винт регулировочный Винт зажимной сменной многогранной пластины
