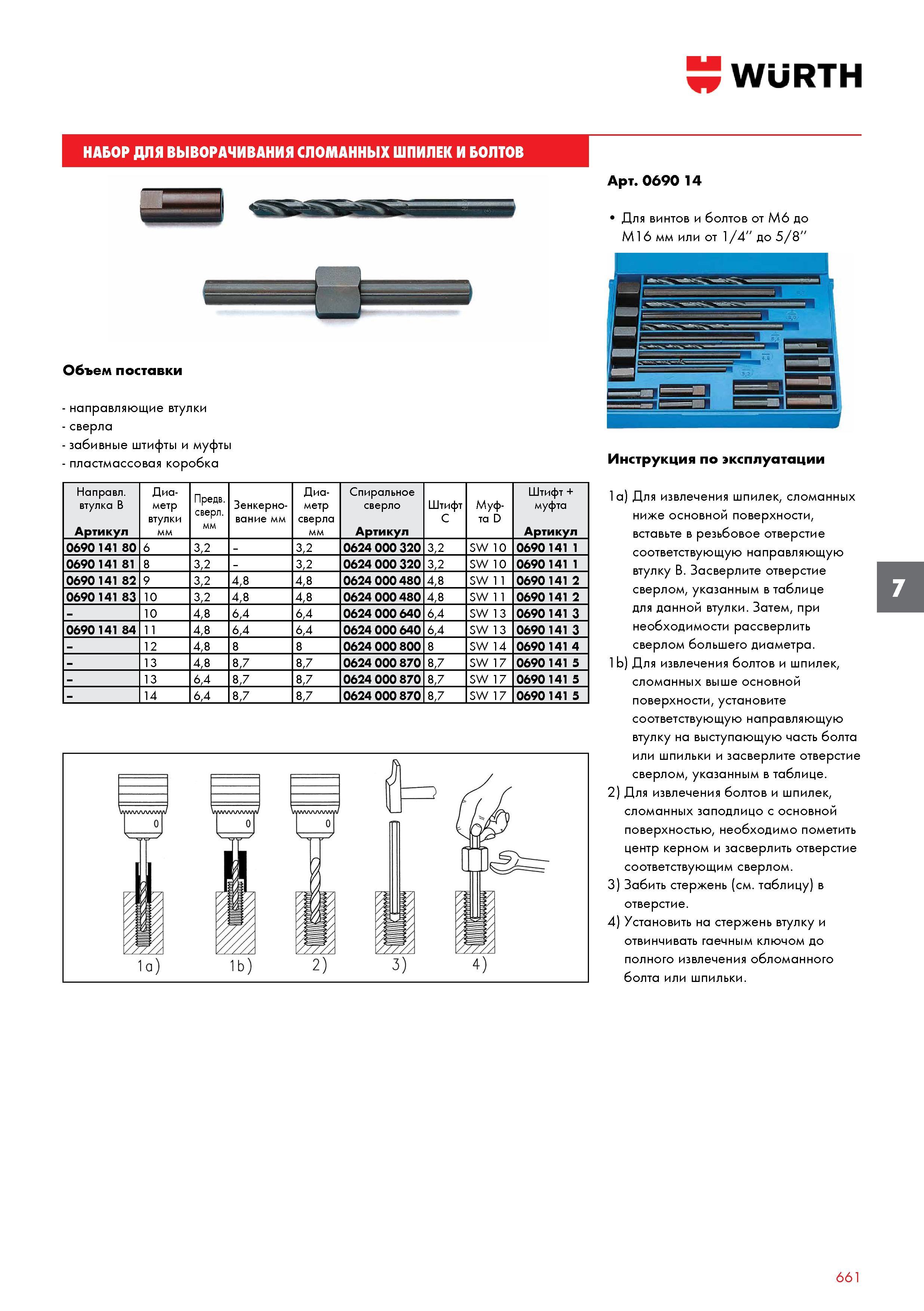

НАБОР WURTH ДЛЯ ВЫВОРАЧИВАНИЯ СЛОМАННЫХ ШПИЛЕК И БОЛТОВ Объем поставки - направляющие втулки - сверла - забивные штифты и муфты - пластмассовая коробка Направл. втулка В Артикул Диаметр втулки мм Предв. сверл. Зенкерно-вание мм Диаметр сверла мм Спиральное сверло Артикул Штифт С Муфта D Штифт + муфта Артикул 0690 141 80 6 3,2 - 3,2 0624 000 320 3,2 SW 10 0690 141 1 0690 141 81 8 3,2 - 3,2 0624 000 320 3,2 SW 10 0690141 1 0690 141 82 9 3,2 4,8 4,8 0624 000 480 4,8 SW 11 0690 141 2 0690 141 83 10 3,2 4,8 4,8 0624 000 480 4,8 SW 11 0690 141 2 - 10 4,8 6,4 6,4 0624 000 640 6,4 SW 13 0690 1413 0690 141 84 11 4,8 6,4 6,4 0624 000 640 6,4 SW 13 0690 141 3 - 12 4,8 8 8 0624 000 800 8 SW 14 0690 141 4 - 13 4,8 8,7 8,7 0624 000 870 8,7 SW 17 0690 141 5 - 13 6,4 8,7 8,7 0624 000 870 8,7 SW 17 0690 141 5 - 14 6,4 8,7 8,7 0624 000 870 8,7 SW 17 0690 141 5 Арт. 0690 14 Для винтов и болтов от М6 до М16 мм или от 1/4'' до 5/8'' Инструкция по эксплуатации 1а) Для извлечения шпилек, сломанных ниже основной поверхности, вставьте в резьбовое отверстие соответствующую направляющую втулку В. Засверлите отверстие сверлом, указанным в таблице для данной втулки. Затем, при необходимости рассверлить сверлом большего диаметра. 1b) Для извлечения болтов и шпилек, сломанных выше основной поверхности, установите соответствующую направляющую втулку на выступающую часть болта или шпильки и засверлите отверстие сверлом, указанным в таблице. 2) Для извлечения болтов и шпилек, сломанных заподлицо с основной поверхностью, необходимо пометить центр керном и засверлить отверстие соответствующим сверлом. 3) Забить стержень (см. таблицу) в отверстие. 4) Установить на стержень втулку и отвинчивать гаечным ключом до полного извлечения обломанного болта или шпильки. 661
