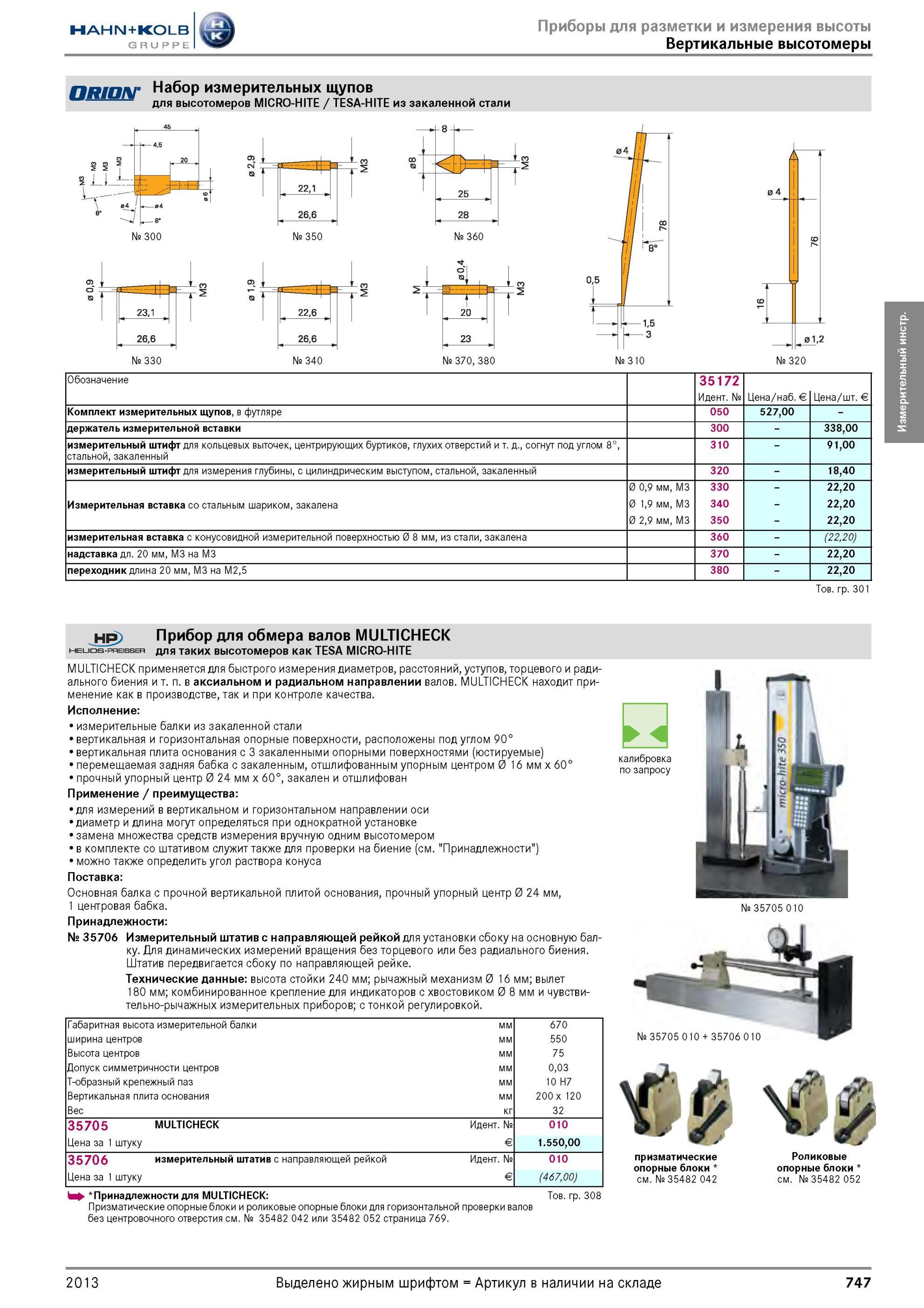

Набор измерительных щупов для высотомеров MICRO-HITE / TESA-HITE от Hahn Kolb из закаленной стали 04 № 370, 380 № 310 № 320 Обозначение 35172 Идентифи

Набор измерительных щупов для высотомеров MICRO-HITE / TESA-HITE от Hahn Kolb из закаленной стали 04 № 370, 380 № 310 № 320 Обозначение 35172 Идентификационный номер № Цена/наб. Евро € Цена / шт. Евро € Комплект измерительных щупов, в футляре 050 527,00 держатель измерительной вставки 300 338,00 измерительный штифт для кольцевых выточек, центрирующих буртиков, глухих отверстий и т. д., согнут под углом 8°, стальной, закаленный 310 91,00 измерительный штифт для измерения глубины, с цилиндрическим выступом, стальной, закаленный 320 18,40 0 0,9 мм, M3 330 22,20 Измерительная вставка со стальным шариком, закалена 0 1,9 мм, M3 340 22,20 0 2,9 мм, M3 350 22,20 измерительная вставка с конусовидной измерительной поверхностью 0 8 мм, из стали, закалена 360 (22,20) надставка дл. 20 мм, M3 на M3 370 22,20 переходник длина 20 мм, M3 на M2,5 380 22,20 Товарная группа 301 нр Прибор для обмера валов MULTICHECK для таких высотомеров как TESA MICRO-HITE MULTICHECK применяется для быстрого измерения диаметров, расстояний, уступов, торцевого и радиального биения и т. п. в аксиальном и радиальном направлении валов. MuLTICHECK находит применение как в производстве, так и при контроле качества. Исполнение измерительные балки из закаленной стали вертикальная и горизонтальная опорные поверхности, расположены под углом 90° вертикальная плита основания с 3 закаленными опорными поверхностями (юстируемые) перемещаемая задняя бабка с закаленным, отшлифованным упорным центром 0 16 мм x 60° прочный упорный центр 0 24 мм x 60°, закален и отшлифован Применение / преимущества для измерений в вертикальном и горизонтальном направлении оси диаметр и длина могут определяться при однократной установке замена множества средств измерения вручную одним высотомером в комплекте со штативом служит также для проверки на биение (см. "Принадлежности") можно также определить угол раствора конуса Поставка Основная балка с прочной вертикальной плитой основания, прочный упорный центр 0 24 мм, 1 центровая бабка. Принадлежности № 35706 Измерительный штатив с направляющей рейкой для установки сбоку на основную балку. Для динамических измерений вращения без торцевого или без радиального биения. Штатив передвигается сбоку по направляющей рейке. Технические данные высота стойки 240 мм; рычажный механизм 0 16 мм; вылет 180 мм; комбинированное крепление для индикаторов с хвостовиком 0 8 мм и чувствительно-рычажных измерительных приборов; с тонкой регулировкой. Габаритная высота измерительной балки мм 670 ширина центров мм 550 Высота центров мм 75 Допуск симметричности центров мм 0,03 T-образный крепежный паз мм 10 H7 Вертикальная плита основания мм 200 x 120 Вес кг 32 35705 MULTICHECK Идентификационный номер № 010 Цена за 1 штуку Евро € 1.550,00 35706 измерительный штатив с направляющей рейкой Идентификационный номер № Цена за 1 штуку Евро € 010 (467,00) призматические опорные блоки см. № 35482 042 Роликовые опорные блоки см. № 35482 052 'Принадлежности для MULTICHECK Призматические опорные блоки и роликовые опорные блоки для горизонтальной проверки валов без центровочного отверстия см. № 35482 042 или 35482 052 страница 769. Товарная группа 308 2013 747 Измерительный инструмент
