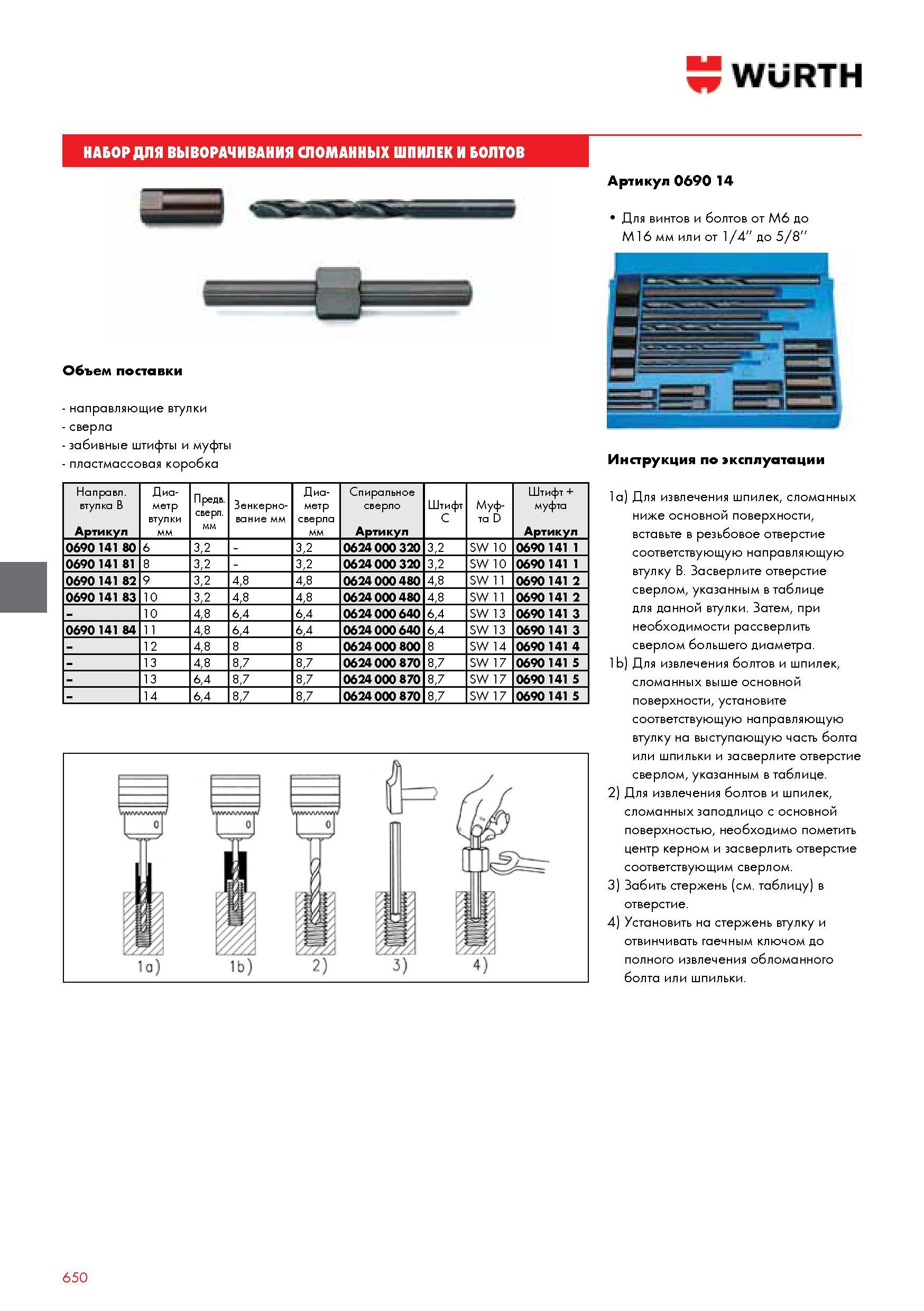

НАБОР ДЛЯ ВЫВОРАЧИВАНИЯ СЛОМАННЫХ ШПИЛЕК И БОЛТОВ WURTH Артикул 0690 14 Для винтов и болтов от М6 до М16 мм или от 1 4'' до 5 8'' Объем поставки - нап Каталог WURTH 2014 Химия Инструмент Оборудование Стр. 650 0650 Lab2u

НАБОР ДЛЯ ВЫВОРАЧИВАНИЯ СЛОМАННЫХ ШПИЛЕК И БОЛТОВ WURTH Артикул 0690 14 Для винтов и болтов от М6 до М16 мм или от 1 4'' до 5 8'' Объем поставки - направляющие втулки - сверла - забивные штифты и муфты - пластмассовая коробка Направл. втулка В Артикул Диа- метр втулки Предв. сверл. мм Зенкерно-вание мм Диа- метр сверла Спиральное сверло Артикул Штифт С Муфта D Штифт + муфта Артикул 0690 141 80 6 32 - 32 0624 000 320 32 SW 10 0690 141 1 0690 141 81 8 32 - 32 0624 000 320 32 SW 10 0690 141 1 0690 141 82 9 32 48 48 0624 000 480 48 SW 11 0690 141 2 0690 141 83 10 32 48 48 0624 000 480 48 SW 11 0690 141 2 - 10 48 64 64 0624 000 640 64 SW 13 0690 141 3 0690 141 84 11 48 64 64 0624 000 640 64 SW 13 0690 141 3 - 12 48 8 8 0624 000 800 8 SW 14 0690 141 4 - 13 48 87 87 0624 000 870 87 SW 17 0690 141 5 - 13 64 87 87 0624 000 870 87 SW 17 0690 141 5 - 14 64 87 87 0624 000 870 87 SW 17 0690 141 5 Инструкция по эксплуатации 1а) Для извлечения шпилек сломанных ниже основной поверхности вставьте в резьбовое отверстие соответствующую направляющую втулку В. Засверлите отверстие сверлом указанным в таблице для данной втулки. Затем при необходимости рассверлить сверлом большего диаметра. 1b) Для извлечения болтов и шпилек сломанных выше основной поверхности установите соответствующую направляющую втулку на выступающую часть болта или шпильки и засверлите отверстие сверлом указанным в таблице. 2) Для извлечения болтов и шпилек сломанных заподлицо с основной поверхностью необходимо пометить центр керном и засверлить отверстие соответствующим сверлом. 3) Забить стержень (см. таблицу) в отверстие. 4) Установить на стержень втулку и отвинчивать гаечным ключом до полного извлечения обломанного болта или шпильки. 650
