На рисунке ниже станок представлен в первичной установке (позиция полюса) кинематики (B = 0 C = 0) Направление - (минусовое) - Круговая ось

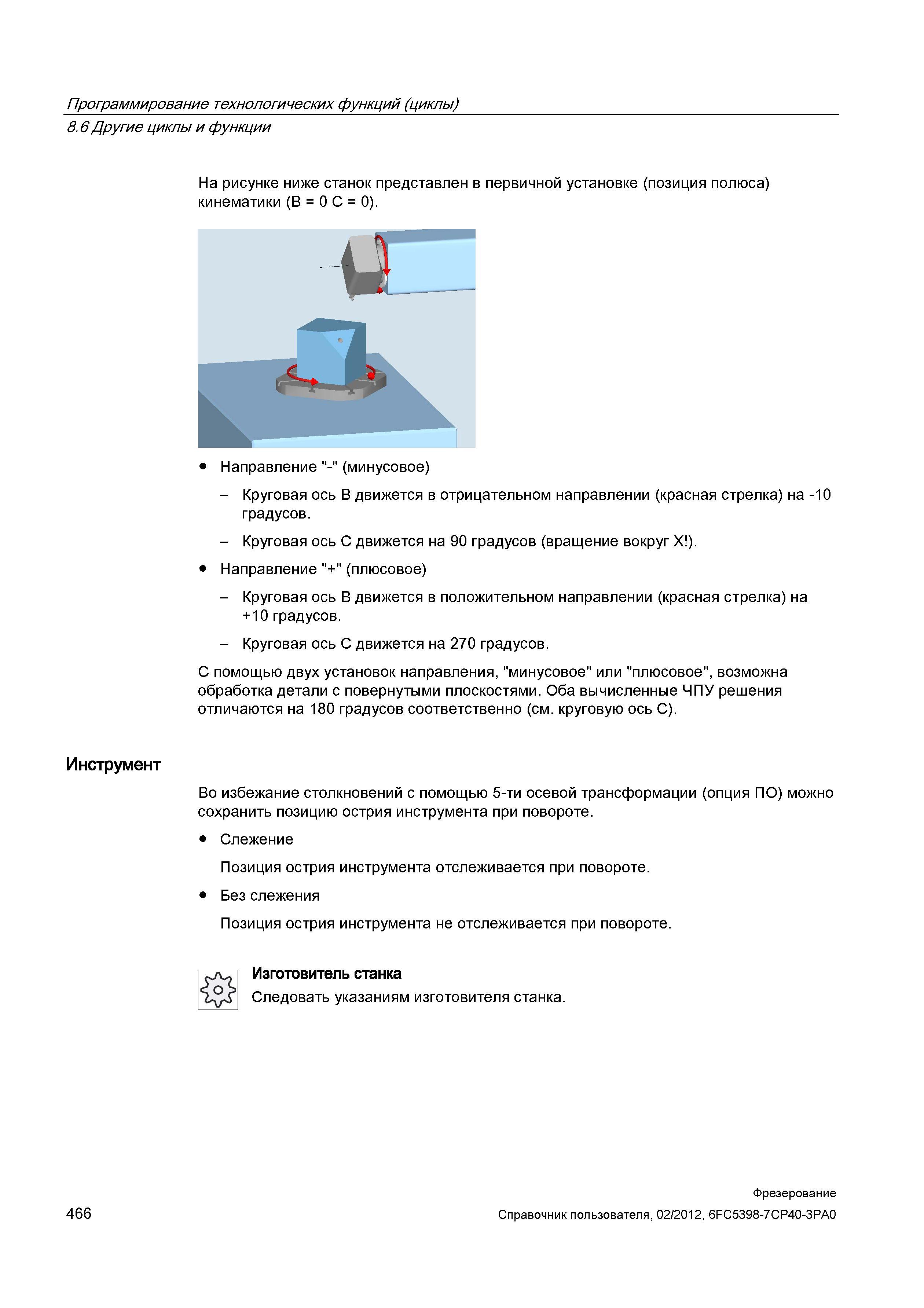

На рисунке ниже станок представлен в первичной установке (позиция полюса) кинематики (B = 0 C = 0). Направление "-" (минусовое) - Круговая ось B движется в отрицательном направлении (красная стрелка) на -10 градусов. - Круговая ось C движется на 90 градусов (вращение вокруг X ). Направление "+" (плюсовое) - Круговая ось B движется в положительном направлении (красная стрелка) на + 10 градусов. - Круговая ось C движется на 270 градусов. С помощью двух установок направления, "минусовое" или "плюсовое", возможна обработка детали с повернутыми плоскостями. Оба вычисленные ЧПУ решения отличаются на 180 градусов соответственно (см. круговую ось C). Инструмент Во избежание столкновений с помощью 5-ти осевой трансформации (опция ПО) можно сохранить позицию острия инструмента при повороте. Слежение Позиция острия инструмента отслеживается при повороте. Без слежения Позиция острия инструмента не отслеживается при повороте. Изготовитель станка Следовать указаниям изготовителя станка. 466 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.6 Другие циклы и функции
