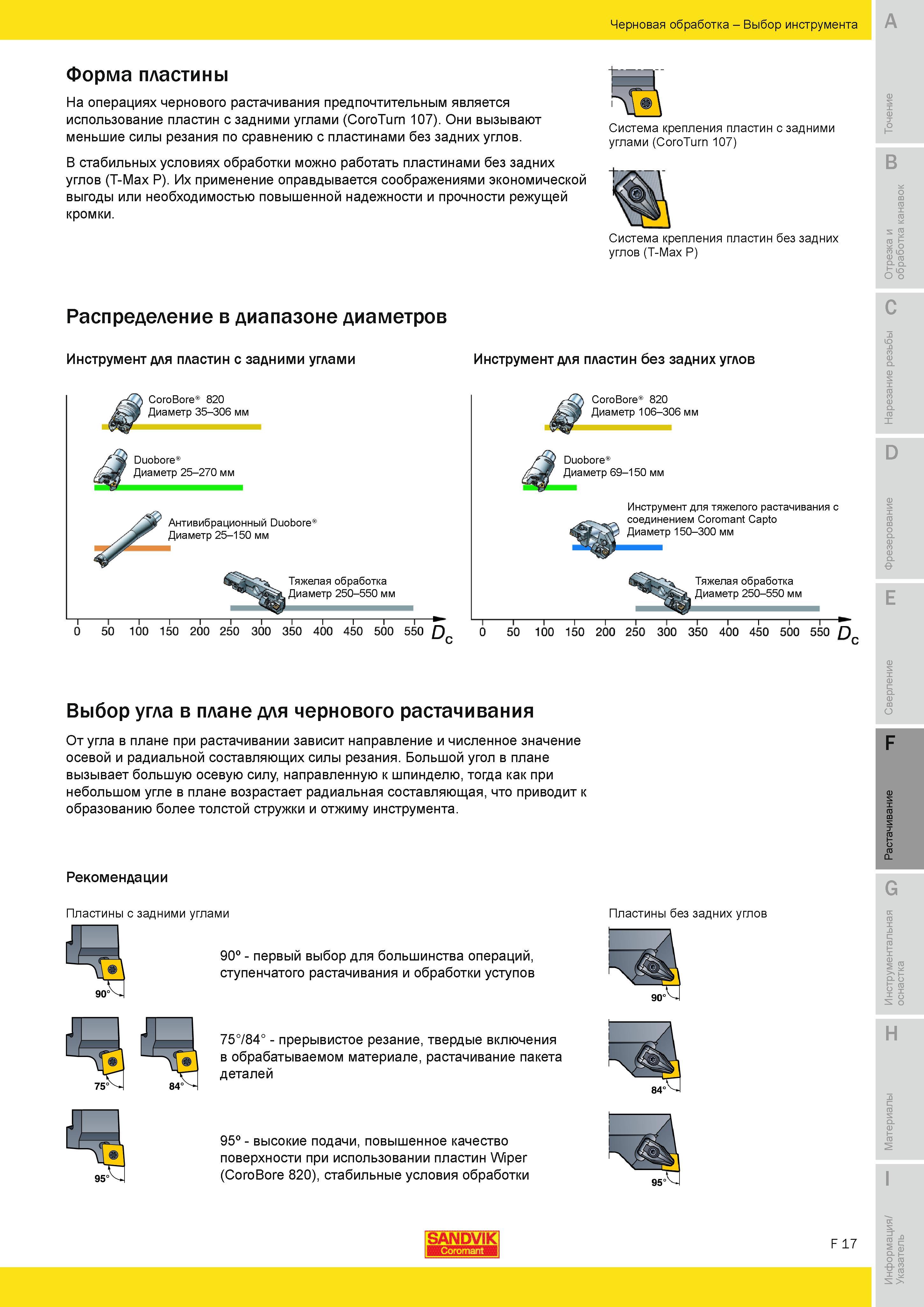

На операциях чернового растачивания предпочтительным является использование пластин с задними углами CoroTurn 107 Вызывают меньшие силы резания по сравнению с пластинами без задних углов. В стабильных условиях обработки можно работать пластинами без задних углов (T-Max P). Их применение оправдывается соображениями экономической выгоды или необходимостью повышенной надежности и прочности режущей кромки. Система крепления пластин с задними углами (CoroTurn 107) Система крепления пластин без задних углов (T-Max P) Распределение в диапазоне диаметров Инструмент для пластин с задними углами Инструмент для пластин без задних углов CoroBore 820 Диаметр 35-306 мм Duobore Диаметр 25-270 мм Антивибрационный Duobore Диаметр 25-150 мм Тяжелая обработка Диаметр 250-550 мм CoroBore 820 Диаметр 106-306 мм Duobore Диаметр 69-150 мм Инструмент для тяжелого растачивания с соединением Coromant Capto Диаметр 150-300 мм Тяжелая обработка Диаметр 250-550 мм 0 50 100 150 200 250 300 350 400 450 500 550 Q 0 50 100 150 200 250 300 350 400 450 500 550 Q Выбор угла в плане для чернового растачивания От угла в плане при растачивании зависит направление и численное значение осевой и радиальной составляющих силы резания. Большой угол в плане вызывает большую осевую силу направленную к шпинделю тогда как при небольшом угле в плане возрастает радиальная составляющая что приводит к образованию более толстой стружки и отжиму инструмента. Рекомендации Пластины с задними углами 90 - первый выбор для большинства операций ступенчатого растачивания и обработки уступов 75 84 - прерывистое резание твердые включения в обрабатываемом материале растачивание пакета деталей 95 - высокие подачи повышенное качество поверхности при использовании пластин Wiper (CoroBore 820) стабильные условия обработки Пластины без задних углов SANDVIK F 17 Черновая обработка Выбор инструмента Форма пластины
