KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

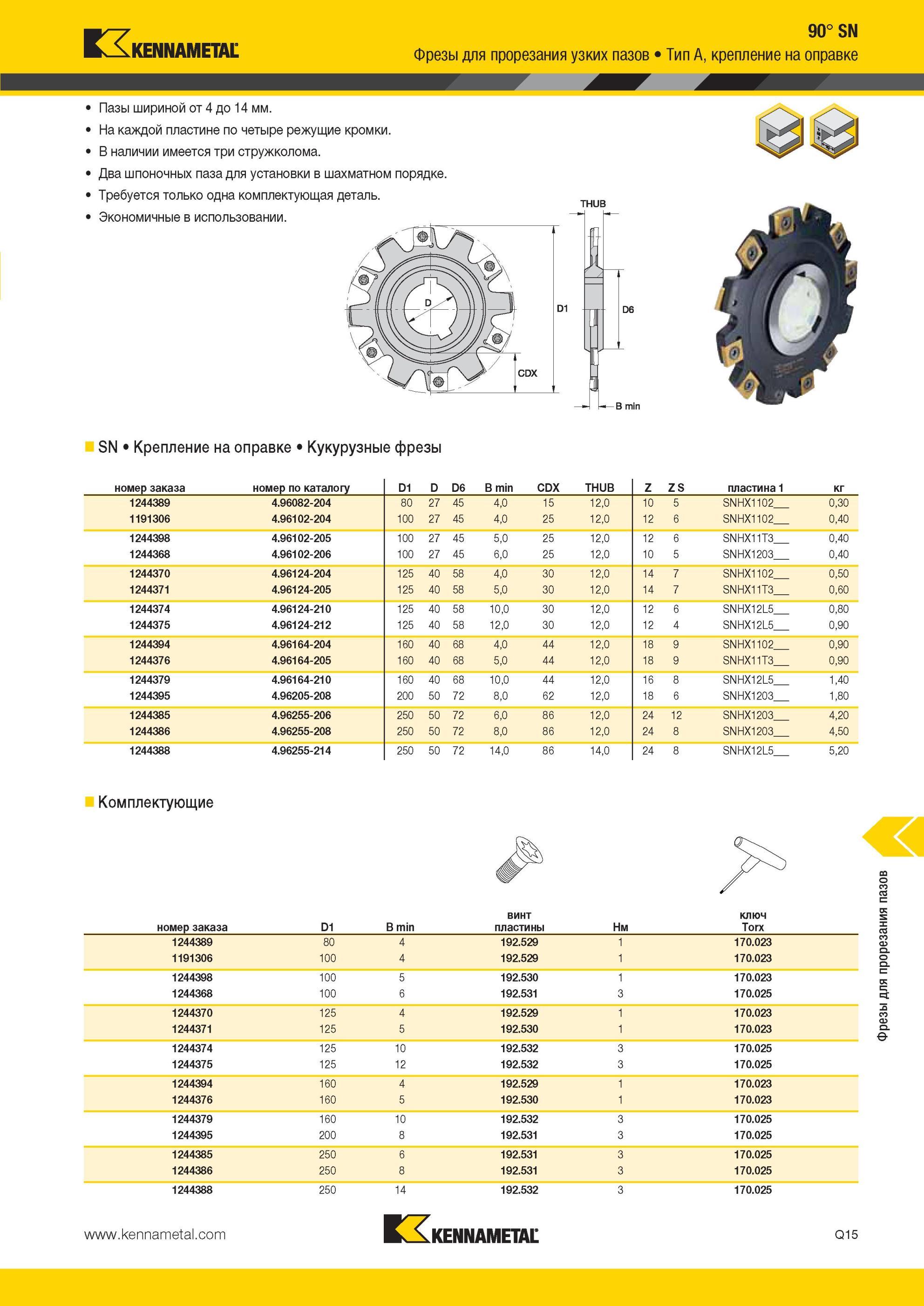

1793 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.Q15 |
|||||
На каждой пластине Kennametal по четыре режущие кромки В наличии имеется три стружколома Два шпоночных паза для установки в шахматном порядке ТребуетсНа каждой пластине Kennametal по четыре режущие кромки. В наличии имеется три стружколома. Два шпоночных паза для установки в шахматном порядке. Требуется только одна комплектующая деталь. Экономичные в использовании. 90° SN Фрезы для прорезания узких пазов Тип A, крепление на оправке Пазы шириной от 4 до 14 мм. В min SN Крепление на оправке Кукурузные фрезы номер заказа номер по каталогу D1 D D6 B min CDX THUB Z Z S пластина 1 кг 1244389 4.96082-204 80 27 45 4,0 15 12,0 10 5 SNHX1102 0,30 1191306 4.96102-204 100 27 45 4,0 25 12,0 12 6 SNHX1102 0,40 1244398 4.96102-205 100 27 45 5,0 25 12,0 12 6 SNHX11T3 0,40 1244368 4.96102-206 100 27 45 6,0 25 12,0 10 5 SNHX1203 0,40 1244370 4.96124-204 125 40 58 4,0 30 12,0 14 7 SNHX1102 0,50 1244371 4.96124-205 125 40 58 5,0 30 12,0 14 7 SNHX11T3 0,60 1244374 4.96124-210 125 40 58 10,0 30 12,0 12 6 SNHX12L5 0,80 1244375 4.96124-212 125 40 58 12,0 30 12,0 12 4 SNHX12L5 0,90 1244394 4.96164-204 160 40 68 4,0 44 12,0 18 9 SNHX1102 0,90 1244376 4.96164-205 160 40 68 5,0 44 12,0 18 9 SNHX11T3 0,90 1244379 4.96164-210 160 40 68 10,0 44 12,0 16 8 SNHX12L5 1,40 1244395 4.96205-208 200 50 72 8,0 62 12,0 18 6 SNHX1203 1,80 1244385 4.96255-206 250 50 72 6,0 86 12,0 24 12 SNHX1203 4,20 1244386 4.96255-208 250 50 72 8,0 86 12,0 24 8 SNHX1203 4,50 1244388 4.96255-214 250 50 72 14,0 86 14,0 24 8 SNHX12L5 5,20 Комплектующие номер заказа D1 B min винт пластины Нм ключ Torx 1244389 80 4 192.529 1 170.023 1191306 100 4 192.529 1 170.023 1244398 100 5 192.530 1 170.023 1244368 100 6 192.531 3 170.025 1244370 125 4 192.529 1 170.023 1244371 125 5 192.530 1 170.023 1244374 125 10 192.532 3 170.025 1244375 125 12 192.532 3 170.025 1244394 160 4 192.529 1 170.023 1244376 160 5 192.530 1 170.023 1244379 160 10 192.532 3 170.025 1244395 200 8 192.531 3 170.025 1244385 250 6 192.531 3 170.025 1244386 250 8 192.531 3 170.025 1244388 250 14 192.532 3 170.025 Q15 Фрезы для прорезания пазов |
|||||
