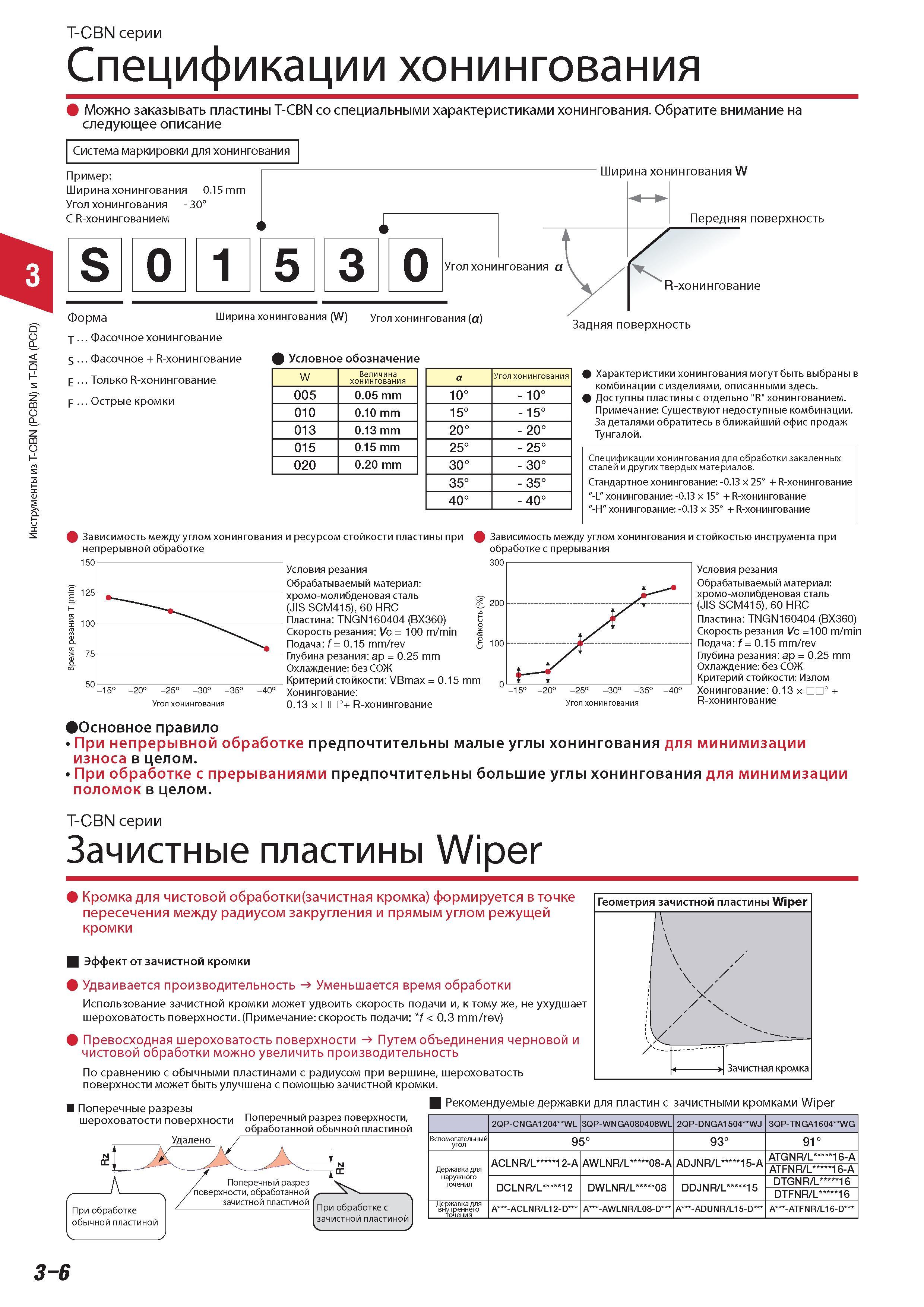

Можно заказывать пластины Tungaloy T-CBN со специальными характеристиками хонингования Система маркировки инструмента для хонингования Пример Ширина хонингования 0.15 mm Угол хонингования - 30 С R-хонингованием S 0 1 5 3 0 Ширина хонингования W Передняя поверхность Угол хонингования а Форма T S E F Ширина хонингования (W) Угол хонингования (а) R-хонингование Инструменты из T-CBN (PCBN) и T-DIA (PCD) T-CBN серии Спецификации хонингования Фасочное хонингование Фасочное + R-хонингование Только R-хонингование Острые кромки Задняя поверхность Условное обозначение W Величина хонингования 005 0.05 mm 010 0.10 mm 013 0.13 mm 015 0.15 mm 020 0.20 mm а Угол хонингования 10 - 10 15 - 15 2 - 20 2 25 3 - 30 3 35 4 - 40 Характеристики хонингования могут быть выбраны в комбинации с изделиями описанными здесь. Доступны пластины с отдельно "R" хонингованием. Примечание Существуют недоступные комбинации. За деталями обратитесь в ближайший офис продаж Тунгалой. Спецификации хонингования для обработки закаленных сталей и других твердых материалов. Стандартное хонингование -0.13 25 + R-хонингование "-L" хонингование -0.13 15 + R-хонингование "-H" хонингование -0.13 35 + R-хонингование Зависимость между углом хонингования и ресурсом стойкости пластины при Зависимость между углом хонингования и стойкостью инструмента при непрерывной обработке 150 -15 -20 -25 -30 -35 -40 Угол хонингования Условия резания Обрабатываемый материал хромо-молибденовая сталь (JIS SCM415) 60 HRC Пластина TNGN160404 (BX360) t Скорость резания Vc 100 m/min Подача f 0.15 mm/rev Глубина резания ap 0.25 mm Охлаждение без сОж Критерий стойкости VBmax 0.15 mm Хонингование 0.13 + R-хонингование обработке с прерывания 300 200 - -15 -20 -25 -30 -35 -40 Угол хонингования Условия резания Обрабатываемый материал хромо-молибденовая сталь (JIS SCM415) 60 HRC Пластина TNGN160404 (BX360) Скорость резания Vc 100 m/min Подача f 0.15 mm/rev Глубина резания ap 0.25 mm Охлаждение без сОж Критерий стойкости Излом Хонингование 0.13 ШИТ + R-хонингование Основное правило При непрерывной обработке предпочтительны малые углы хонингования для минимизации износа в целом. При обработке с прерываниями предпочтительны большие углы хонингования для минимизации поломок в целом. T-CBN серии Зачистные пластины Wiper Кромка для чистовой обработки(зачистная кромка) формируется в точке пересечения между радиусом закругления и прямым углом режущей кромки Эффект от зачистной кромки Удваивается производительность Уменьшается время обработки Использование зачистной кромки может удвоить скорость подачи и к тому же не ухудшает шероховатость поверхности. (Примечание скорость подачи f 0.3 mm/rev) Превосходная шероховатость поверхности Путем объединения черновой и чистовой обработки можно увеличить производительность По сравнению с обычными пластинами с радиусом при вершине шероховатость поверхности может быть улучшена с помощью зачистной кромки. Геометрия зачистной пластины Wiper VL Зачистная кромка Поперечные разрезы шероховатости поверхности Поперечный разрез поверхности обработанной обычной пластиной Удалено Рекомендуемые державки для пластин с зачистными кромками Wiper При обработке обычной пластиной Поперечный разрез поверхности обработанной зачистной пластиной При обработке с зачистной пластиной 2QP-CNGA1204 WL 3QP-WNGA080408WL 2QP-DNGA1504 WJ 3QP-TNGA1604 WG Вспомогательный угол 5 9 93 91 Державка для наружного точения ACLNR/L 12-A AWLNR/L 08-A ADJNR/L 15-A ATGNR/L 16-A ATFNR/L 16-A DCLNR/L 12 DWLNR/L 08 DDJNR/L 15 DTGNR/L 16 DTFNR/L 16 Державка для внутреннего точения A -ACLNR L12-D A -AWLNR L08-D A -ADUNR L15-D A -ATFNR L16-D 75 3-6
