TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||
|
713 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.F31 |
|||||

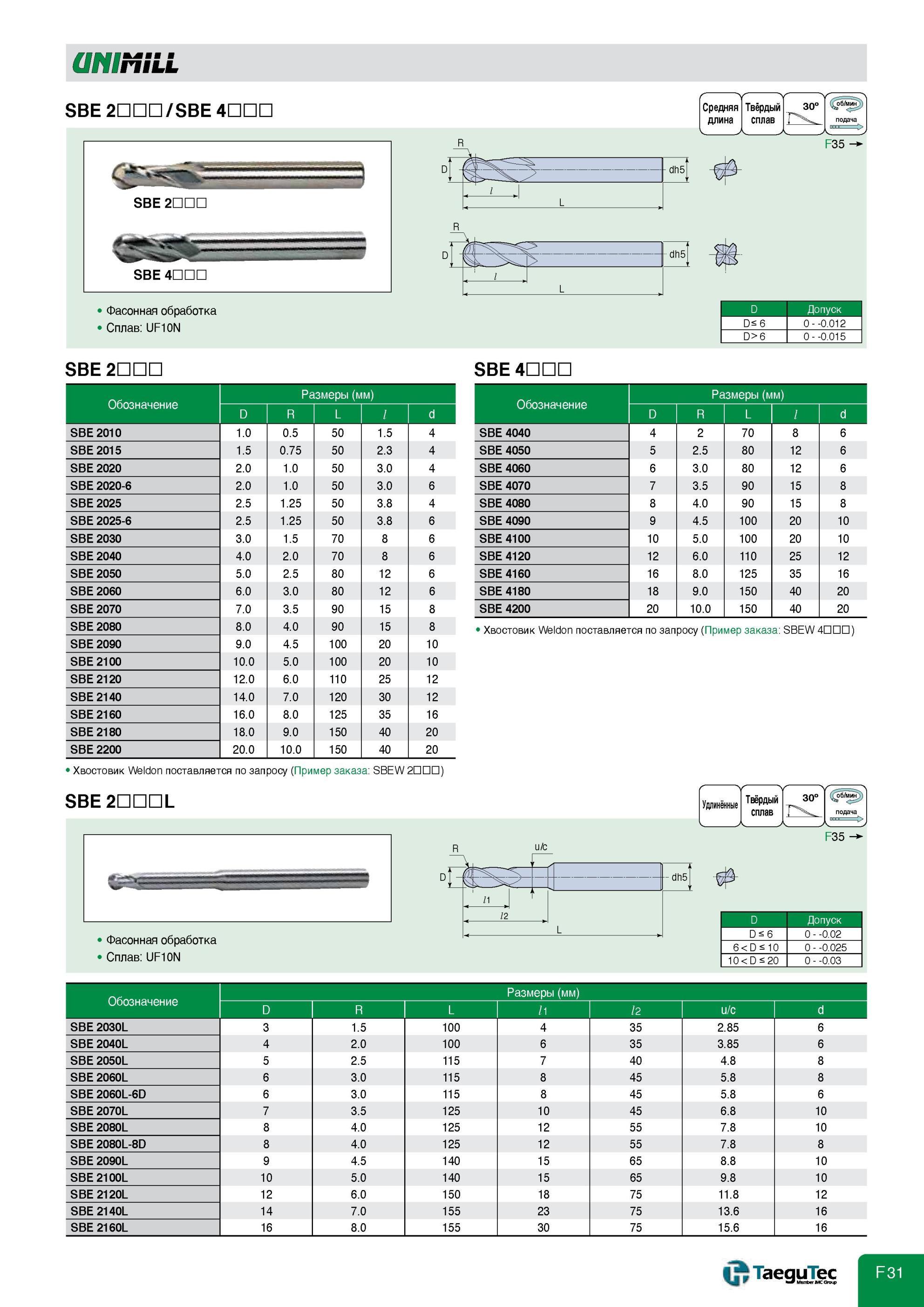

Монолитные твердосплавные концевые фрезы Taegutec Универсальная обработка Фасонная Сплав инструментальный UF10N Обозначение Размеры Хвостовик цилиндрическМонолитные твердосплавные концевые фрезы Taegutec Универсальная обработка Фасонная Сплав инструментальный UF10N Обозначение Размеры Хвостовик цилиндрический Weldon UNIMILL SBE 2 / SBE 4 F35 cdh5 L fn Фасонная обработка Сплав UF10N D Допуск D 6 0 0.012 I D6 I 0 0.015 SBE 2 SBE 4 Обозначение Размеры (мм) D R L d SBE 2010 1.0 0.5 50 1.5 4 SBE 2015 1.5 0.75 50 2.3 4 SBE 2020 2.0 1.0 50 3.0 4 SBE 2020-6 2.0 1.0 50 3.0 6 SBE 2025 2.5 1.25 50 3.8 4 SBE 2025-6 2.5 1.25 50 3.8 6 SBE 2030 3.0 1.5 70 8 6 SBE 2040 4.0 2.0 70 8 6 SBE 2050 5.0 2.5 80 12 6 SBE 2060 6.0 3.0 80 12 6 SBE 2070 7.0 3.5 90 15 8 SBE 2080 8.0 4.0 90 15 8 SBE 2090 9.0 4.5 100 20 10 SBE 2100 10.0 5.0 100 20 10 SBE 2120 12.0 6.0 110 25 12 SBE 2140 14.0 7.0 120 30 12 SBE 2160 16.0 8.0 125 35 16 SBE 2180 18.0 9.0 150 40 20 SBE 2200 20.0 10.0 150 40 20 Обозначение Размеры (мм) D R L d SBE 4040 4 2 70 8 6 SBE 4050 5 2.5 80 12 6 SBE 4060 6 3.0 80 12 6 SBE 4070 7 3.5 90 15 8 SBE 4080 8 4.0 90 15 8 SBE 4090 9 4.5 100 20 10 SBE 4100 10 5.0 100 20 10 SBE 4120 12 6.0 110 25 12 SBE 4160 16 8.0 125 35 16 SBE 4180 18 9.0 150 40 20 SBE 4200 20 10.0 150 40 20 Хвостовик Weldon поставляется по запросу (Пример заказа SBEW 4ИЮ1И) Хвостовик Weldon поставляется по запросу (Пример заказа SBEW 2 ) SBE2 L Удлинённые Твёрдый сплав 30° u/c F35 Фасонная обработка Сплав UF10N - dh5 D Допуск D 6 0 0.02 6 D 10 0 0.025 10 D 20 0 0.03 Обозначение Размеры (мм) D I R I L I /1 I /2 I u/c I d SBE 2030L 3 1.5 100 4 35 2.85 6 SBE 2040L 4 2.0 100 6 35 3.85 6 SBE 2050L 5 2.5 115 7 40 4.8 8 SBE 2060L 6 3.0 115 8 45 5.8 8 SBE 2060L-6D 6 3.0 115 8 45 5.8 6 SBE 2070L 7 3.5 125 10 45 6.8 10 SBE 2080L 8 4.0 125 12 55 7.8 10 SBE 2080L-8D 8 4.0 125 12 55 7.8 8 SBE 2090L 9 4.5 140 15 65 8. 8 10 SBE 2100L 10 5.0 140 15 65 .8 9. 10 SBE 2120L 12 6.0 150 18 75 11.8 12 SBE 2140L 14 7.0 155 23 75 13.6 16 SBE 2160L 16 8.0 155 30 75 15.6 16 TaeguTec R D R D подача R L |
|||||
