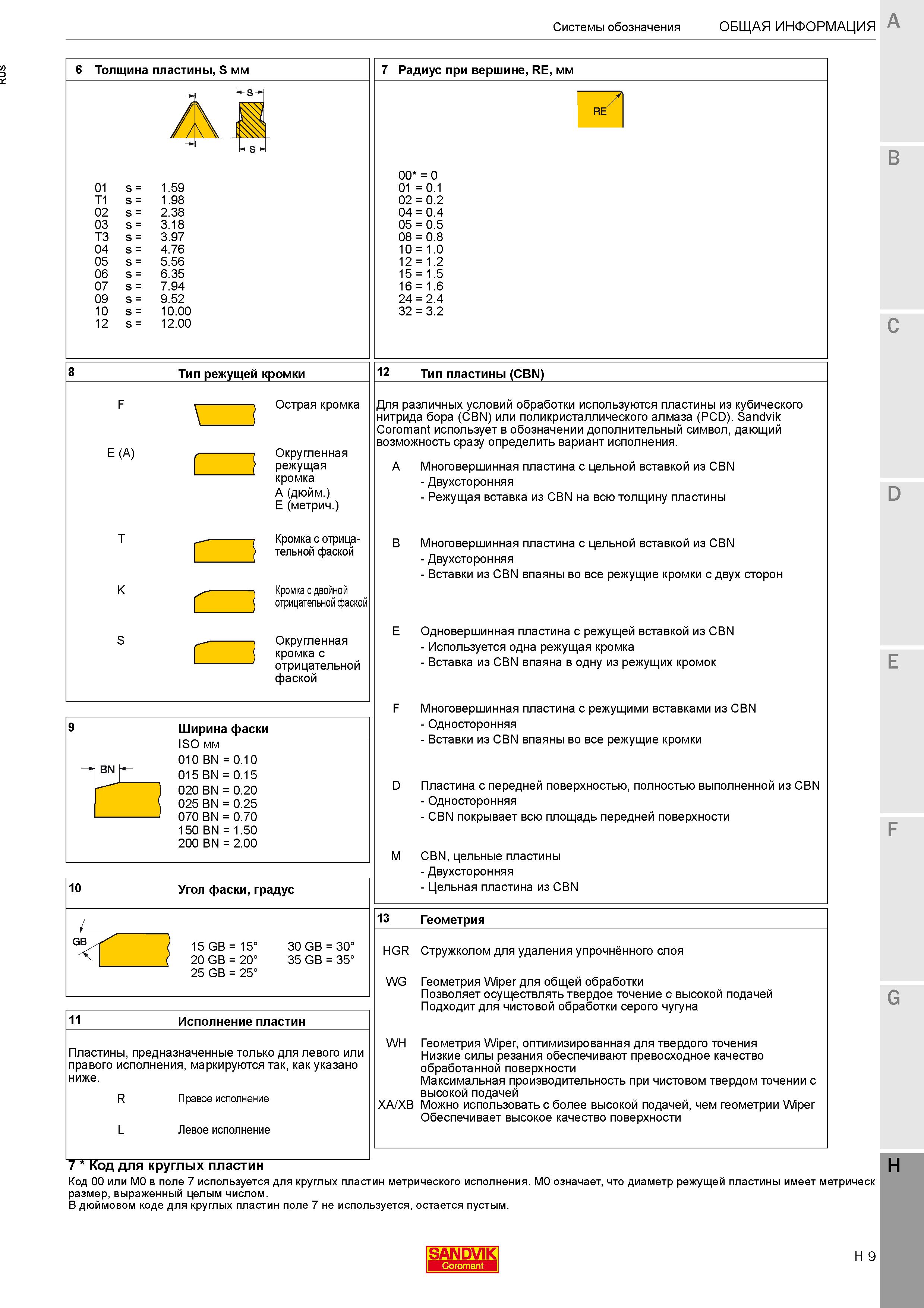

Сверхтвёрдые инструментальные материалы Система обозначения режущих пластин Часть 2 Одновершинная Многовершинная Угол и ширина фаски _ 6 Толщина пластины, S мм 7 Радиус при вершине, RE, мм RE B 01 s = 1.59 T1 s = 1.98 02 s = 2.38 03 s = 3.18 T3 s = 3.97 04 s = 4.76 05 s = 5.56 06 s = 6.35 07 s = 7.94 09 s = 9.52 10 s = 10.00 12 s = 12.00 00 = 0 01 = 0.1 02 = 0.2 04 = 0.4 05 = 0.5 08 = 0.8 10 = 1.0 12 = 1.2 15 = 1.5 16 = 1.6 24 = 2.4 32 = 3.2 C Тип режущей кромки 12 Тип пластины (CBN) E (A) С с с Острая кромка Округленная режущая кромка A (дюйм.) E (метрич.) Кромка с отрицательной фаской Кромка с двойной отрицательной фаской Округленная кромка с отрицательной фаской 9 Ширина фаски ISO мм 010 BN = 0.10 BN 015 BN = 0.15 020 BN = 0.20 025 BN = 0.25 070 BN = 0.70 150 BN = 1.50 200 BN = 2.00 10 Угол фаски, градус i 15 GB = 15° 30 GB = 30° 1 20 GB = 20° 35 GB = 35° 25 GB = 25° Для различных условий обработки используются пластины из кубического нитрида бора (CBN) или поликристаллического алмаза (PCD). Sandvik Coromant использует в обозначении дополнительный символ, дающий возможность сразу определить вариант исполнения. A Многовершинная пластина с цельной вставкой из CBN - Двухсторонняя - Режущая вставка из CBN на всю толщину пластины B Многовершинная пластина с цельной вставкой из CBN - Двухсторонняя - Вставки из CBN впаяны во все режущие кромки с двух сторон E Одновершинная пластина с режущей вставкой из CBN - Используется одна режущая кромка - Вставка из CBN впаяна в одну из режущих кромок F Многовершинная пластина с режущими вставками из CBN - Односторонняя - Вставки из CBN впаяны во все режущие кромки D Пластина с передней поверхностью, полностью выполненной из CBN - Односторонняя - CBN покрывает всю площадь передней поверхности М CBN, цельные пластины - Двухсторонняя - Цельная пластина из CBN 13 Геометрия HGR Стружколом для удаления упрочнённого слоя 11 Исполнение пластин Пластины, предназначенные только для левого или правого исполнения, маркируются так, как указано ниже. R Правое исполнение L Левое исполнение WG WH Геометрия Wiper для общей обработки Позволяет осуществлять твердое точение с высокой подачей Подходит для чистовой обработки серого чугуна G Геометрия Wiper, оптимизированная для твердого точения Низкие силы резания обеспечивают превосходное качество обработанной поверхности Максимальная производительность при чистовом твердом точении с высокой подачей XA/XB Можно использовать с более высокой подачей, чем геометрии Wiper Обеспечивает высокое качество поверхности H Код 00 или М0 в поле 7 используется для круглых пластин метрического исполнения. М0 означает, что диаметр режущей пластины имеет метрическ размер, выраженный целым числом. В дюймовом коде для круглых пластин поле 7 не используется, остается пустым. 8 T K S SANDVIK Coromant H 9 Системы обозначения Общая информация
