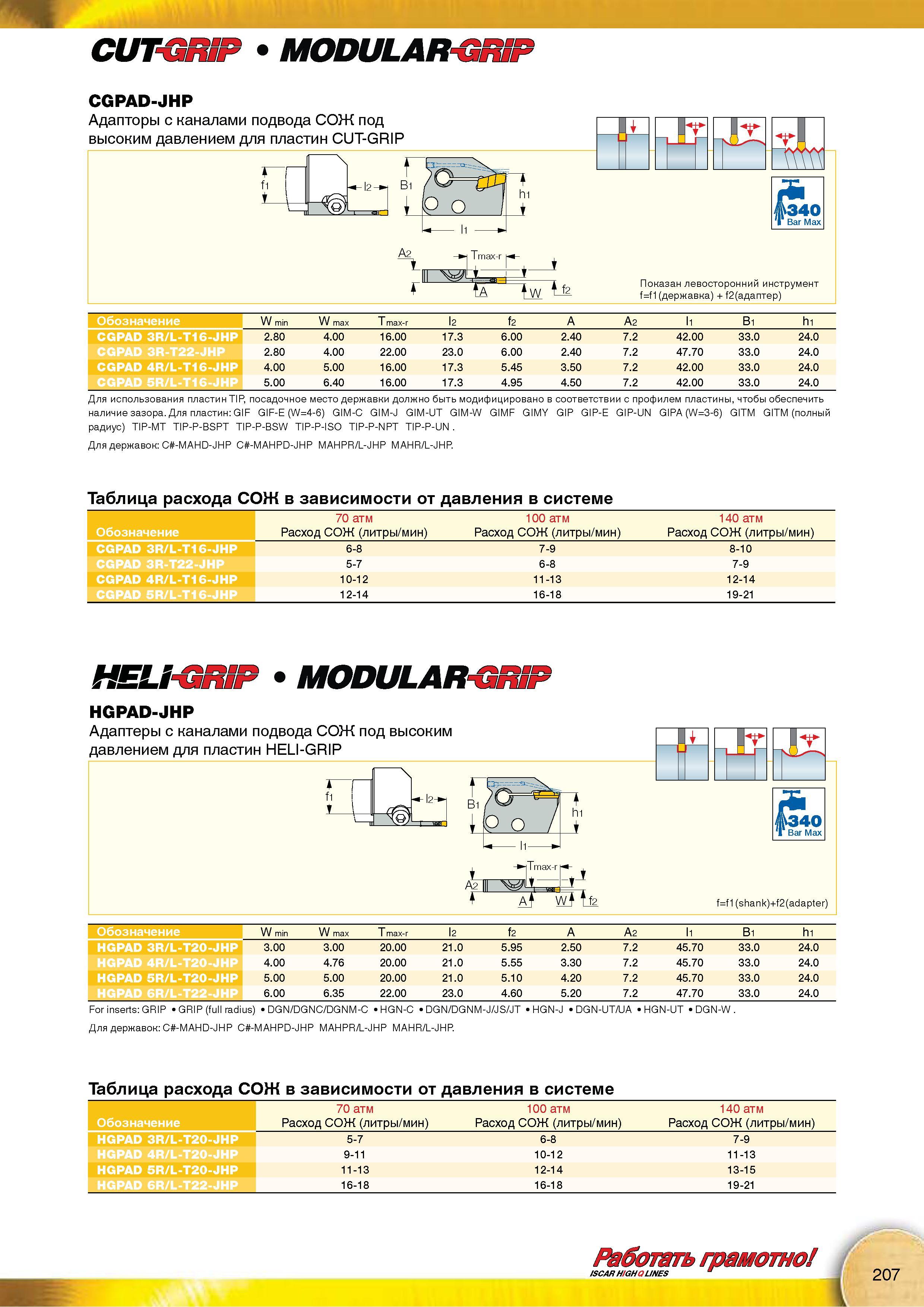

Модульные токарные адапторы CGPAD-JHP со сменными канавочными пластинами и каналами подвода СОЖ под высоким давлением Показан левосторонний инструмент

Модульные токарные адапторы CGPAD-JHP со сменными канавочными пластинами и каналами подвода СОЖ под высоким давлением Показан левосторонний инструмент

Модульные токарные адапторы CGPAD-JHP со сменными канавочными пластинами и каналами подвода СОЖ под высоким давлением Показан левосторонний инструмент _ Для использования пластин TIP, посадочное место державки должно быть модифицировано в соответствии с профилем пластины, чтобы обеспечить наличие зазора. Для пластин GIF GIF-E (W=4-6) GIM-C GIM-J GIM-UT GIM-W GIMF GIMY GIP GIP-E GIP-UN GIPA (W=3-6) GUM GITM (полный радиус) TiP-MT TIP-P-BSPT TIP-P-BSW TIP-P-ISO TIP-P-NPT TIP-P-UN Для державок C -MAHD-JHP C -MAHPD-JHP MAHPR/L-JHP MAHR/L-JHP. Таблица расхода СОЖ в зависимости от давления в системе Обозначение 70 атм Расход СОЖ (литры/мин) 100 атм Расход СОЖ (литры/мин) 140 атм Расход СОЖ (литры/мин) CGPAD 3R/L-T16-JHP 6-8 7-9 8-10 CGPAD 3R-T22-JHP 5-7 6-8 7-9 CGPAD 4R/L-T16-JHP 10-12 11-13 12-14 12-14 16-18 19-21 HELi-GRiP MODULAR HGPAD-JHP Адаптеры с каналами подвода СОЖ под высоким давлением для пластин HELI-GRIP \ fi 1 'i \о) aW a w ffe 140 Bar Max f=f1 (s ha nk)+f2 (adapter) W min W max Т max-r 12 f2 А Аг И В1 hi HGPAD 3R/L-T20-JHP 3.00 3.00 20.00 21.0 5.95 2.50 7.2 45.70 33.0 24.0 HGPAD 4R/L-T20-JHP 1 4.00 4.76 20.00 21.0 5.55 3.30 7.2 45.70 33.0 24.0 HGPAD 5R/L-T20-JHP 1 5.00 5.00 20.00 21.0 5.10 4.20 7.2 45.70 33.0 24.0 6.00 6.35 22.00 23.0 4.60 5.20 7.2 47.70 33.0 24.0 For inserts GRIP GRIP (full radius) DGN/DGNC/DGNM-C HGN-C DGN/DGNM-J/JS/JT HGN-J DGN-UT/UA HGN-UT DGN-W Для державок C -MAHD-JHP C -MAHPD-JHP MAHPR/L-JHP MAHR/L-JHP. Таблица расхода СОЖ в зависимости от давления в системе Обозначение 70 атм Расход СОЖ (литры/мин) 100 атм Расход СОЖ (литры/мин) 140 атм Расход СОЖ (литры/мин) HGPAD 3R/L-T20-JHP 5-7 6-8 7-9 HGPAD 4R/L-T20-JHP 9-11 10-12 11-13 HGPAD 5R/L-T20-JHP 11-13 12-14 13-15 HGPAD 6R/L-T22-JHP 16-18 16-18 19-21 Работать грамотно ISCAR HIGHQ LINES f=f1 (державка) + f2 (адаптер) W min W max T max-r l2 f2 A A2 h B1 hi CGPAD 3R/L-T16-JHP 2.80 4.00 16.00 17.3 6.00 2.40 7.2 42.00 33.0 24.0 CGPAD 3R-T22-JHP 2.80 4.00 22.00 23.0 6.00 2.40 7.2 47.70 33.0 24.0 CGPAD 4R/L-T16-JHP 4.00 5.00 16.00 17.3 5.45 3.50 7.2 42.00 33.0 24.0 5.00 6.40 16.00 17.3 4.95 4.50 7.2 42.00 33.0 24.0
