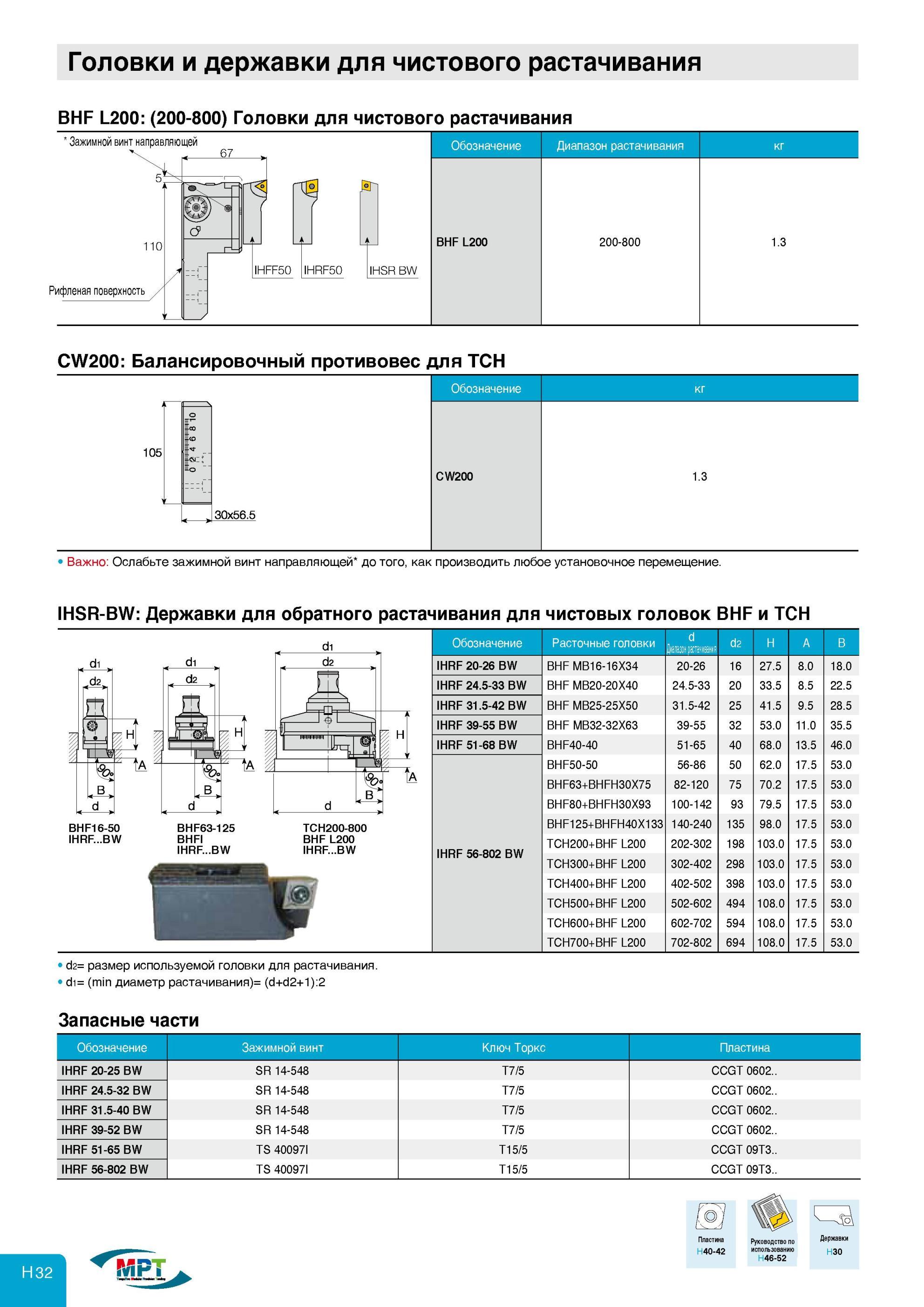

Модульная инструментальная система для растачивания Головки и державки Taegutec для чистовой обработки Для обратного растачивания производить установочное перемещен Головки и державки для чистового растачивания BHF L200 (200-800) Головки для чистового растачивания Зажимной винт направляющей Обозначение Диапазон растачивания ЕЛ BHF L200 200-800 1.3 CW200 Балансировочный противовес для тСН Обозначение 105 30x56.5 1.3 Важно Ослабьте зажимной винт направляющей до того, как производить любое установочное перемещение. IHSR-BW Державки для обратного растачивания для чистовых головок BHF и TCH di di di d2 ж 1у "н, % в rl d2 BHF16-50 IHRFBW Обозначение Расточные головки d Диаш втачииия d2 H A B IHRF 20-26 BW BHF MB16-16X34 20-26 16 27.5 8.0 18.0 IHRF 24.5-33 BW BHF MB20-20X40 24.5-33 20 33.5 8.5 22.5 IHRF 31.5-42 BW BHF MB25-25X50 31.5-42 25 41.5 9.5 28.5 IHRF 39-55 BW BHF MB32-32X63 39-55 32 53.0 11.0 35.5 IHRF 51-68 BW BHF40-40 51-65 40 68.0 13.5 46.0 BHF50-50 56-86 50 62.0 17.5 53.0 BHF63+BHFH30X75 82-120 75 70.2 17.5 53.0 BHF80+BHFH30X93 100-142 93 79.5 17.5 53.0 BHF125+BHFH40X133 140-240 135 98.0 17.5 53.0 IHRF 56-802 BW TCH200+BHF L200 202-302 198 103.0 17.5 53.0 TCH300+BHF L200 302-402 298 103.0 17.5 53.0 TCH400+BHF L200 402-502 398 103.0 17.5 53.0 TCH500+BHF L200 502-602 494 108.0 17.5 53.0 TCH600+BHF L200 602-702 594 108.0 17.5 53.0 TCH700+BHF L200 702-802 694 108.0 17.5 53.0 d2= размер используемой головки для растачивания. d1= (min диаметр растачивания)= (d+d2+1):2 Запасные части Обозначение Зажимной винт Ключ Торкс Пластина IHRF 20-25 BW SR 14-548 T7/5 CCGT 0602.. IHRF 24.5-32 BW SR 14-548 T7/5 CCGT 0602.. IHRF 31.5-40 BW SR 14-548 T7/5 CCGT 0602.. IHRF 39-52 BW SR 14-548 T7/5 CCGT 0602.. IHRF 51-65 BW TS 40097I T15/5 CCGT 09T3.. IHRF 56-802 BW TS 40097I T15/5 CCGT 09T3.. Пластина Руководство по 40-42 использованию Державки H30 кг кг Рифленая поверхность IHFF50 IHRF50 IHSR BW CW200 BHF63-125 TCH200-800 BHFI BHF L200 IHRFBW IHRFBW
