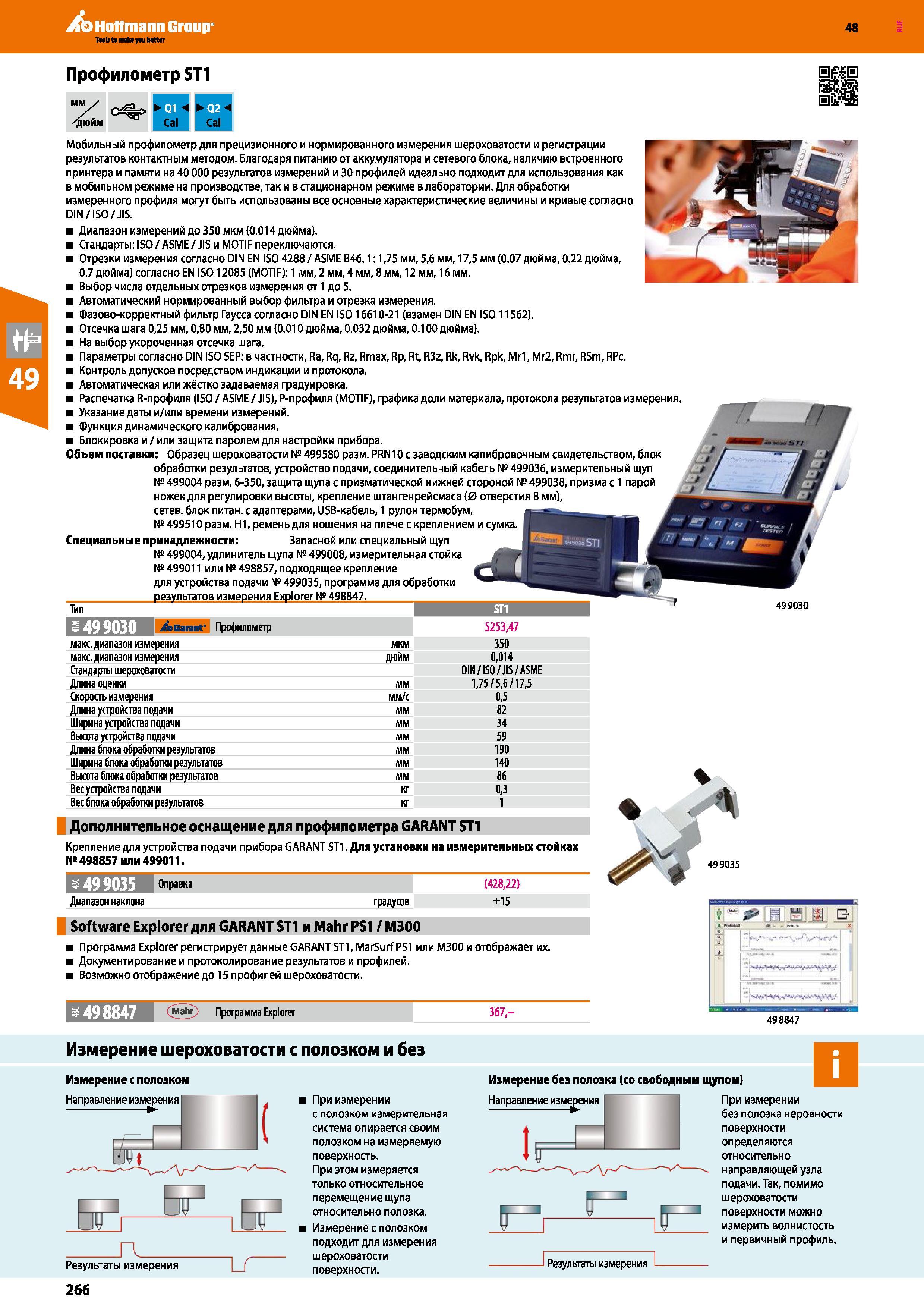

Мобильный профилометр для прецизионного и нормированного измерения шероховатости и регистрации результатов контактным методом. Благодаря питанию от аккумулятора и сетевого блока, наличию встроенного принтера и памяти на 40 ООО результатов измерений и 30 профилей идеально подходит для использования как в мобильном режиме на производстве, так и в стационарном режиме в лаборатории. Для обработки измеренного профиля могут быть использованы все основные характеристические величины и кривые согласно DIN/ISO/JIS. Диапазон измерений до 350 мкм (0.014 дюйма). Стандарты: ISO/ASME/JIS и MOTIF переключаются. Отрезки измерения согласно DIN EN ISO 4288 / ASME B46.1:1,75 мм, 5,6 мм, 17,5 мм (0.07 дюйма, 0.22 дюйма, 0.7 дюйма) согласно EN IS0 12085 (MOTIF): 1 мм, 2 мм, 4 мм, 8 мм, 12 мм, 1 б мм. Выбор числа отдельных отрезков измерения от 1 до 5. Автоматический нормированный выбор фильтра и отрезка измерения. Фазово-корректный фильтр Гаусса согласно DIN EN ISO 16610-21 (взамен DIN EN IS011562). Отсечка шага 0,25 мм, 0,80 мм, 2,50 мм (0.010 дюйма, 0.032 дюйма, 0.100 дюйма). На выбор укороченная отсечка шага. Параметры согласно DIN ISO SEP: в частности, Ra, Rq, Rz, Rmax, Rp, Rt, R3z, Rk, Rvk, Rpk, Mrl, Mr2, Rmr, RSm, RPc. Контроль допусков посредством индикации и протокола. Автоматическая или жёстко задаваемая градуировка. Распечатка R-профиля (ISO / ASME / JIS), P-профиля (MOTIF), графика доли материала, протокола результатов измерения. Указание даты и/или времени измерений. Функция динамического калибрования. Блокировка и / или защита паролем для настройки прибора. Объем поставки: Образец шероховатости №499580 разм. PRN10 с заводским калибровочным свидетельством, блок обработки результатов, устройство подачи, соединительный кабель № 499036, измерительный щуп № 499004 разм. 6-350, защита щупа с призматической нижней стороной № 499038, призма с 1 парой ножек для регулировки высоты, крепление штангенрейсмаса (0 отверстия 8 мм), сегев. блок питан, с адаптерами, USB-кабель, 1 рулон термобум. №499510 разм. Н1, ремень для ношения на плече с креплением и сумка. Специальные принадлежности: Запасной или специальный щуп № 499004, удлинитель щупа № 499008, измерительная стойка № 499011 или № 498857, подходящее крепление для устройства подачи № 499035, программа для обработки Тип ST1 I шшт j&Gannt' Профиломегр 5253,47 макс. диапазон измерения мкм 350 макс. диапазон измерения дюйм 0,014 Стандарты шероховатости DIN / ISO / JIS / ASME Длина оценки мм 1,75/5,6/17,5 Скорость измерения мм/с 0,5 Длина устройства подачи мм 82 Ширина устройства подачи мм 34 Высота устройства подачи мм 59 Длина блока обработки результатов мм 190 Ширина блока обработки результатов мм 140 Высота блока обработки результатов мм 86 Вес устройства подачи кг 0,3 Вес блока обработки результатов кг 1 499030 Дополнительное оснащение для профилометра GARANT ST1 Крепление для устройства подачи прибора GARANT ST1. Для установки на измерительных стойках №498857 или 499011. Оправка (428,22) ±15 499035 Диапазон наклона градусов Software Explorer для GARANT ST1 и Mahr PS1 / М300 Программа Explorer регистрирует данные GARANT ST1, MarSurf PS1 или МЗОО и отображает их. Документирование и протоколирование результатов и профилей. Возможно отображение до 15 профилей шероховатости. 498847 (майг) Программа Explorer Измерение шероховатости с полозком и без 367,- & н й В 498847 Измерение с полозком Направление измерения Г J L Результаты измерения 266 При измерении с полозком измерительная система опирается своим полозком на измеряемую поверхность. При этом измеряется только относительное перемещение щупа относительно полозка. Измерение с полозком подходит для измерения шероховатости поверхности. Измерение без полозка (со свободным щупом) Направление измецю F if При измерении без полозка неровности поверхности определяются относительно направляющей узла подачи. Так, помимо шероховатости поверхности можно измерить волнистость и первичный профиль. Результаты измерения Hoffmann Group 48 Профилометр ST1 MM I s /дюйм Cal о Cal
