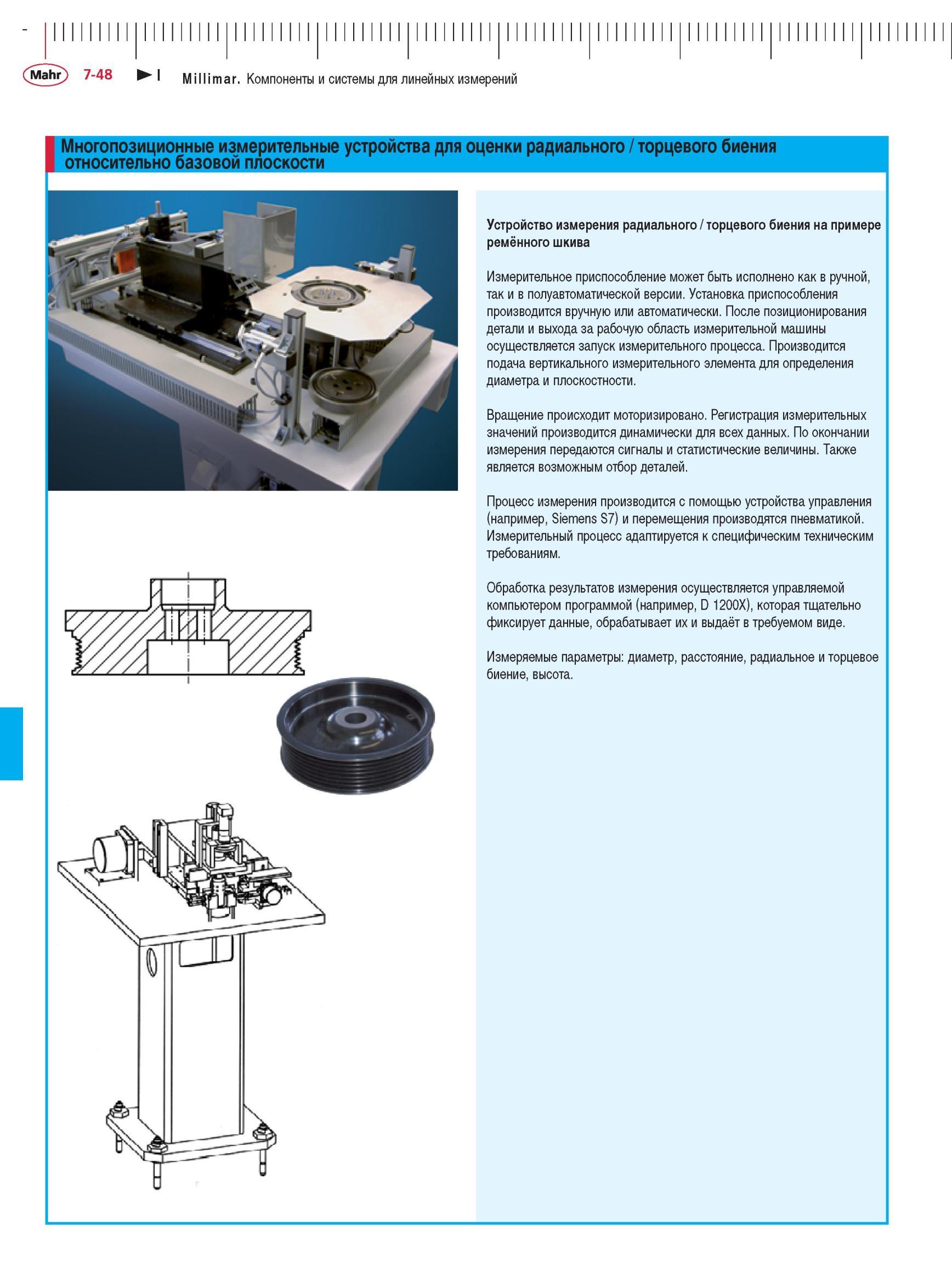

Многопозиционные измерительные устройства для оценки радиального / торцевого биения относительно базовой плоскости Измерительное приспособ

Многопозиционные измерительные устройства для оценки радиального / торцевого биения относительно базовой плоскости Измерительное приспособление может быть исполнено как в ручной, так и в полуавтоматической версии. Установка приспособления производится вручную или автоматически. После позиционирования детали и выхода за рабочую область измерительной машины осуществляется запуск измерительного процесса. Производится подача вертикального измерительного элемента для определения диаметра и плоскостности. Вращение происходит моторизировано. Регистрация измерительных значений производится динамически для всех данных. По окончании измерения передаются сигналы и статистические величины. Также является возможным отбор деталей. Процесс измерения производится с помощью устройства управления (например, Siemens S71 и перемещения производятся пневматикой. Измерительный процесс адаптируется к специфическим техническим требованиям. Обработка результатов измерения осуществляется управляемой компьютером программой (например, D 1200X1, которая тщательно фиксирует данные, обрабатывает их и выдаёт в требуемом виде. Измеряемые параметры диаметр, расстояние, радиальное и торцевое биение, высота. Millimar. Компоненты и системы для линейных измерений Устройство измерения радиального / торцевого биения на примере ремённого шкива
