PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||
Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках283 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.281 |
|||||

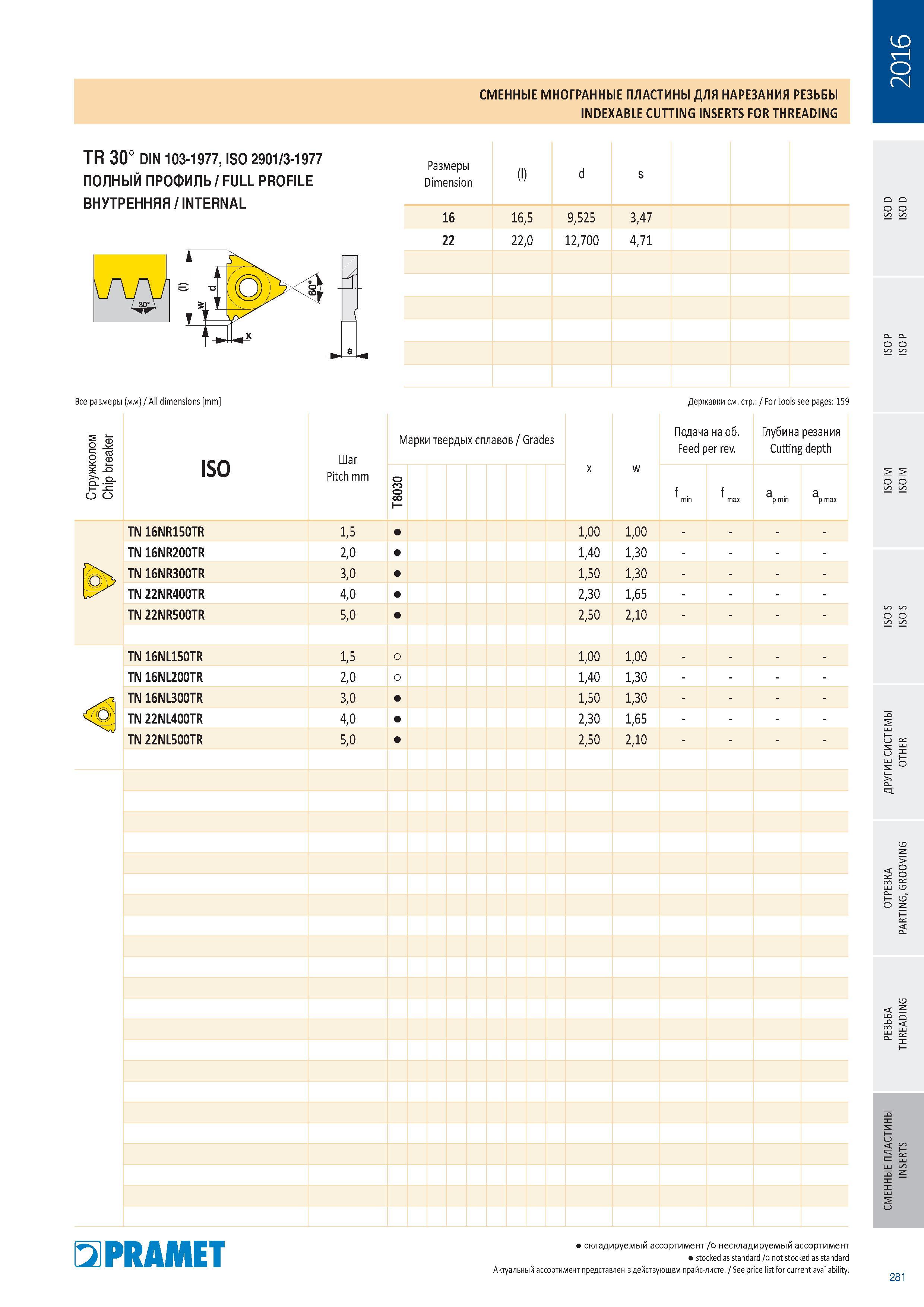

Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках _ Indexable cutting inserts FOR THREADING TR 30° DIN 103-1977, ISO 2901/3-1977 ПОЛНЫЙ ПРОФИЛЬ / FULL PROFILE ВНУТРЕННЯЯ / INTERNAL Размеры указаны в мм Dimension (l) d s 16 16,5 9,525 3,47 22 22,0 12,700 4,71 Все размеры (мм) All dimensions mm Державки см. стр. For tools see pages 159 о ISO Марки твердых сплавов Grades Шаг Pitch mm to о Подача на об. Глубина резания Feed per rev. Cutting depth f f TN 16NR150TR 1,5 1,00 1,00 TN 16NR200TR 2,0 1,40 1,30 TN 16NR300TR 3,0 1,50 1,30 TN 22NR400TR 4,0 2,30 1,65 TN 22NR500TR 5,0 2,50 2,10 TN 16NL150TR 1,5 о 1,00 1,00 TN 16NL200TR 2,0 0 1,40 1,30 TN 16NL300TR 3,0 1,50 1,30 TN 22NL400TR 4,0 2,30 1,65 TN 22NL500TR 5,0 2,50 2,10 о Е о x w Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 281 |
|||||
