PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

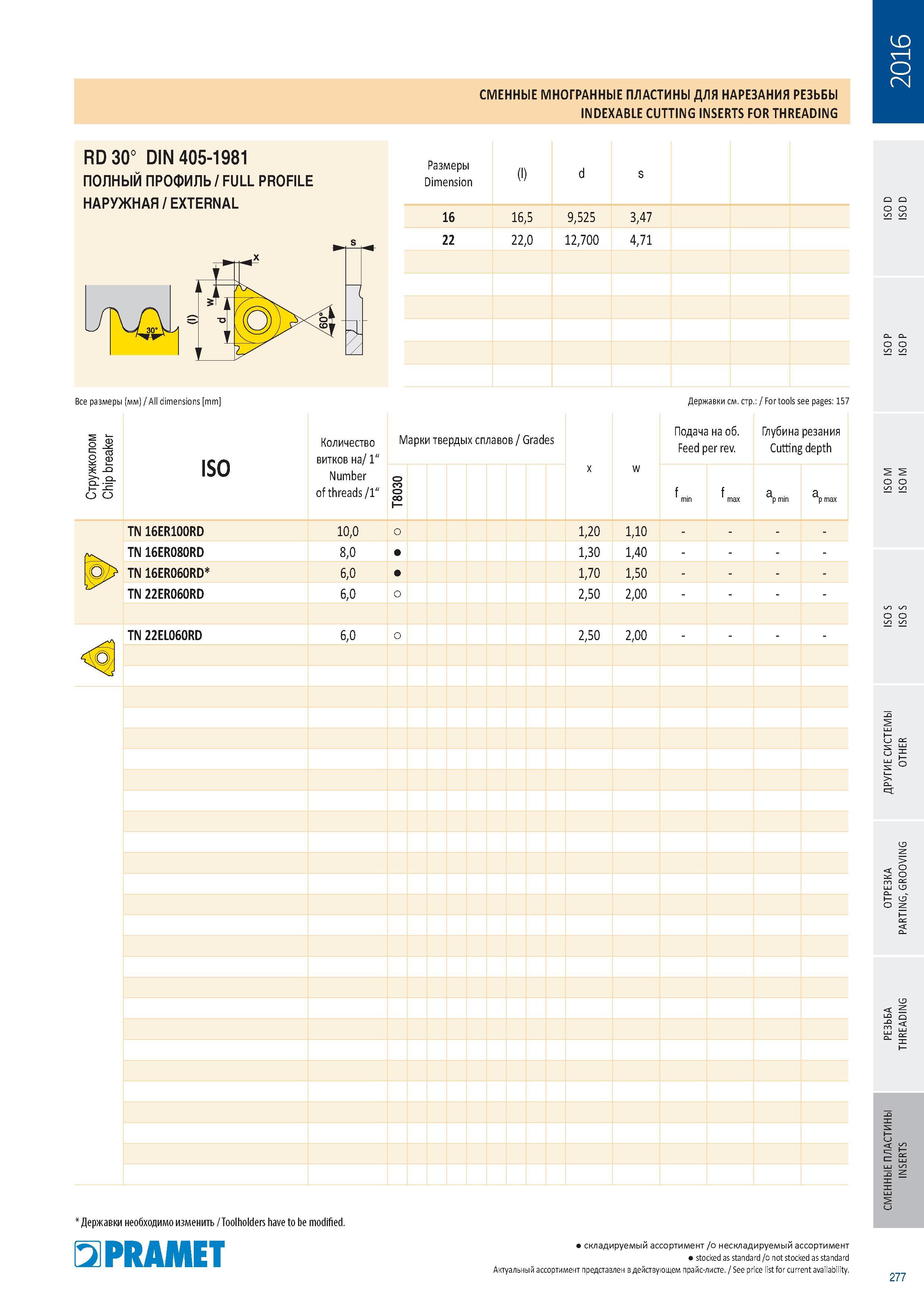

Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках279 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.277 |
|||||
Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках Многогранные сменные пластины Pramet для нарезания резьбы на токарных станках _ Indexable cutting inserts FOR THREADING RD 30° DIN 405-1981 ПОЛНЫЙ ПРОФИЛЬ / FULL PROFILE НАРУЖНАЯ / EXTERNAL l/iv&L Размеры указаны в мм Dimension (l) d s 16 16,5 9,525 3,47 22 22,0 12,700 4,71 Все размеры (мм) All dimensions mm Державки см. стр. For tools see pages 157 iS О ISO Количество витков на/ 1” Number of threads/1” Марки твердых сплавов Grades Подача на об. Глубина резания Feed per rev. Cutting depth TN 16ER100RD 10,0 о 1,20 1,10 TN 16ER080RD 8,0 1,30 1,40 TN 16ER060RD 6,0 1,70 1,50 TN 22ER060RD 6,0 о 2,50 2,00 TN 22EL060RD 6,0 о 2,50 2,00 О Е о Державки необходимо изменить / Toolholders have to be modified. x w max p min p max Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 277 |
|||||
