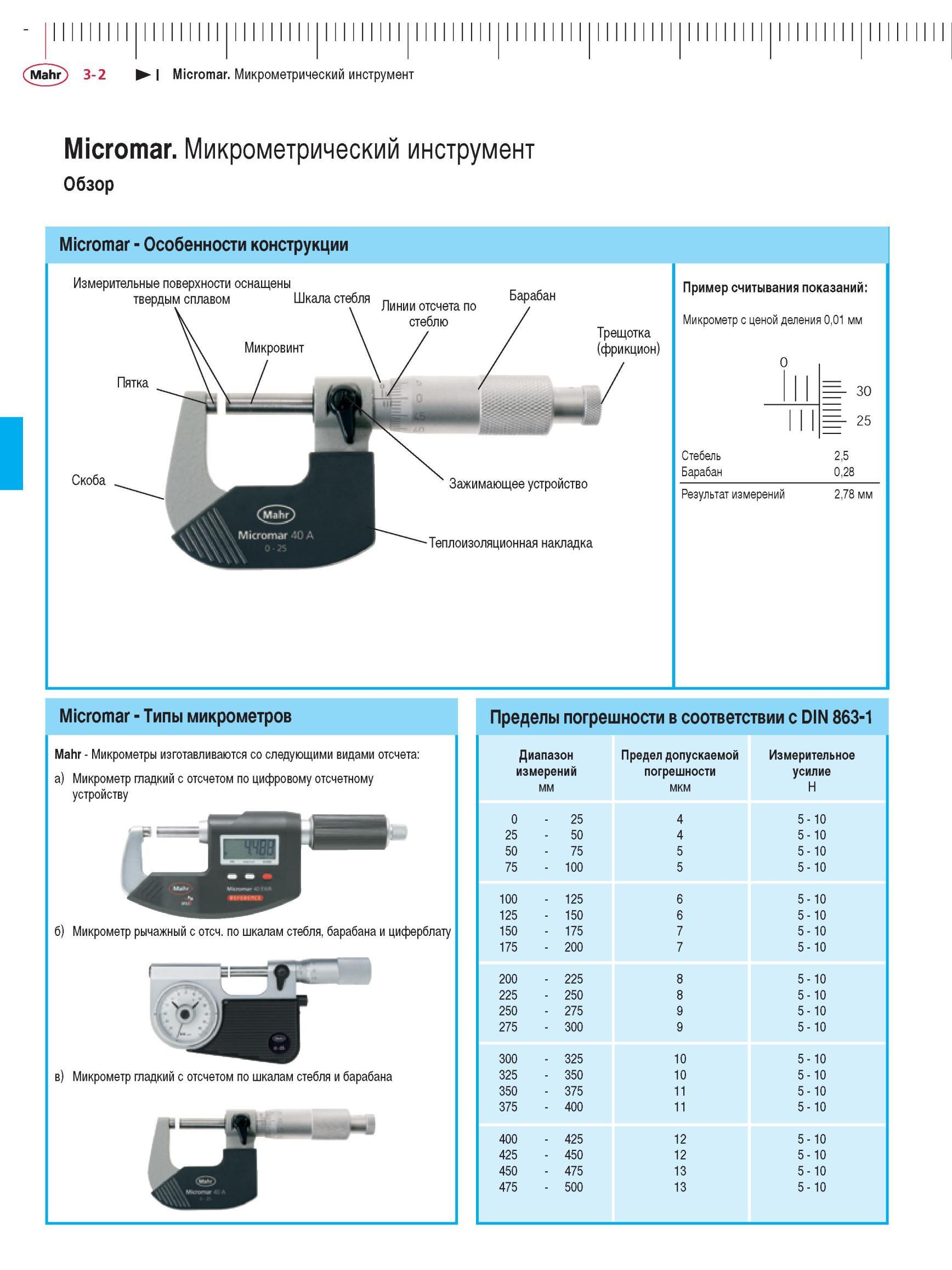

Микрометр механический Mahr Особенности конструкции микрометрического измерительного инструмента Пределы погрешности Микрометрический инструмент Micromar. Микрометрический инструмент Обзор Micromar - Особенности конструкции Измерительные поверхности оснащены твердым сплавом Шкала стебля Линии отсчета по Барабан Теплоизоляционная накладка Зажимающее устройство Трещотка (фрикцион) Барабан Линии отсчета по стеблю Шкала стебля Микровинт Измерительные поверхности оснащены твердым сплавом Пятка Скоба Скоба Трещотка (фрикцион) Зажимающее устройство Теплоизоляционная накладка Пример считывания показаний: Микрометр с ценой деления 0,01 мм 0 30 25 Стебель Барабан 2,5 0,28 Результат измерений 2,78 мм Micromar - Типы микрометров Mahr - Микрометры изготавливаются со следующими видами отсчета: a) Микрометр гладкий с отсчетом по цифровому отсчетному устройству б) Микрометр рычажный с отсчетом по шкалам стебля, барабана и циферблату в) Микрометр гладкий с отсчетом по шкалам стебля и барабана Пределы погрешности в соответствии с DIN 863-1 Диапазон Предел допускаемой Измерительное измерений погрешности усилие мм мкм Н 0 - 25 4 5 - 10 25 - 50 4 5 - 10 50 - 75 5 5 - 10 75 - 100 5 5 - 10 100 - 125 6 5 - 10 125 - 150 6 5 - 10 150 - 175 7 5 - 10 175 - 200 7 5 - 10 200 - 225 8 5 - 10 225 - 250 8 5 - 10 250 - 275 9 5 - 10 275 - 300 9 5 - 10 300 - 325 10 5 - 10 325 - 350 10 5 - 10 350 - 375 11 5 - 10 375 - 400 11 5 - 10 400 - 425 12 5 - 10 425 - 450 12 5 - 10 450 - 475 13 5 - 10 475 - 500 13 5 - 10
