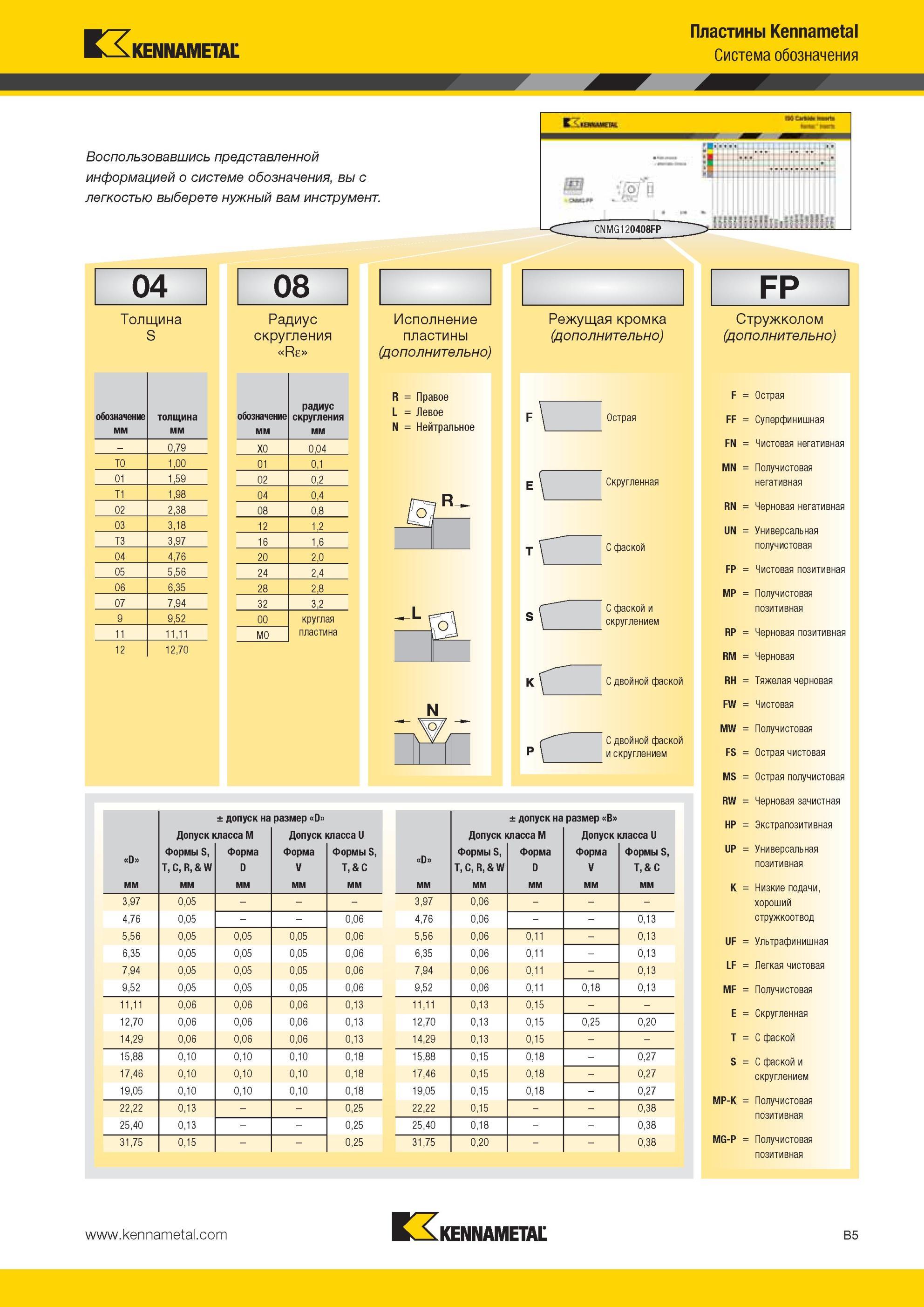

Международная система обозначения стандартных сменных режущих пластин для токарной обработки Часть 2 Воспользовавшись представленной информацией о системе обозначения, вы с легкостью выберете нужный вам инструмент. 04 08 FP Толщина S Радиус скругления Re обозначение мм толщина мм - 0,79 T0 1,00 01 1,59 T1 1,98 02 2,38 03 3,18 T3 3,97 04 4,76 05 5,56 06 6,35 07 7,94 9 9,52 11 11,11 12 12,70 обозначение мм радиус скругления мм X0 0,04 01 0,1 02 0,2 04 0,4 08 0,8 12 1,2 16 1,6 20 2,0 24 2,4 28 2,8 32 3,2 00 круглая пластина M0 Исполнение пластины (дополнительно) R = Правое L = Левое N = Нейтральное Режущая кромка (дополнительно) Острая R Скругленная С фаской С фаской и скруглением С двойной фаской N С двойной фаской и скруглением ± допуск на размер D Допуск класса M Допуск класса U D Формы S, Форма Форма Формы S, T, C, R, W D V T, C мм 3,97 0,05 - 4,76 0,05 0,06 5,56 0,05 0,05 0,05 0,06 6,35 0,05 0,05 0,05 0,06 7,94 0,05 0,05 0,05 0,06 9,52 0,05 0,05 0,05 0,06 11,11 0,06 0,06 0,06 0,13 12,70 0,06 0,06 0,06 0,13 14,29 0,06 0,06 0,06 0,13 15,88 0,10 0,10 0,10 0,18 17,46 0,10 0,10 0,10 0,18 19,05 0,10 0,10 0,10 0,18 22,22 0,13 0,25 25,40 0,13 0,25 31,75 0,15 0,25 ± допуск на размер B Допуск класса M Допуск класса U D Формы S, T, C, R, W Форма D Форма V Формы S, T, C мм 3,97 0,06 - 4,76 0,06 0,13 5,56 0,06 0, 11 - 0,13 6,35 0,06 0, 11 - 0,13 7,94 0,06 0, 11 - 0,13 9,52 0,06 0, 11 0,18 0,13 11,11 0,13 0 15 12,70 0,13 0, 15 0,25 0,20 14,29 0,13 0, 15 15,88 0,15 0, 18 - 0,27 17,46 0,15 0, 18 - 0,27 19,05 0,15 0, 18 - 0,27 22,22 0,15 0,38 25,40 0,18 0,38 31,75 0,20 0,38 Стружколом (дополнительно) F FF FN MN Острая Cуперфинишная Чистовая негативная Получистовая негативная RN = Черновая негативная UN = Универсальная получистовая FP = Чистовая позитивная MP = Получистовая позитивная RP RM RH FW MW FS MS RW HP UP Черновая позитивная Черновая Тяжелая черновая Чистовая Получистовая Острая чистовая Острая получистовая Черновая зачистная Экстрапозитивная Универсальная позитивная K = UF LF MF E T S MP-K = MG-P = Низкие подачи, хороший стружкоотвод Ультрафинишная Легкая чистовая Получистовая Скругленная С фаской С фаской и скруглением Получистовая позитивная Получистовая позитивная F L B5 Пластины Система обозначения
